Питатель крышка — HITACHI SR-G2000

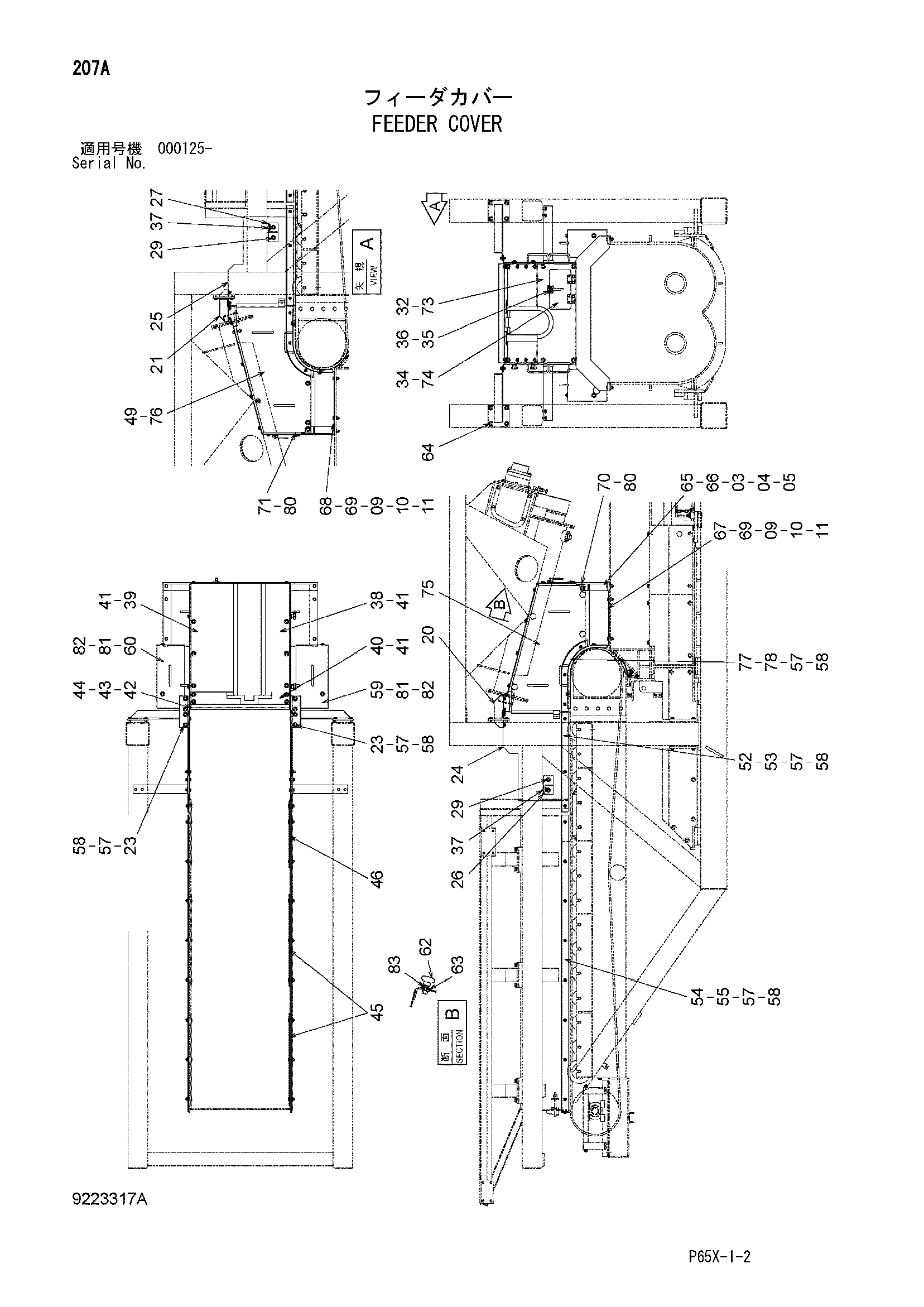

Заводская схема «Питатель крышка» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A590112 | Плоская шайба | 2 |
| 04 | A590912 | Пружинная шайба | 2 |
| 05 | J950012 | Гайка | 2 |
| 09 | A590112 | Плоская шайба | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | J950012 | Гайка | 4 |
| 20 | 8091350 | Кронштейн | 1 |
| 21 | 8091349 | Кронштейн | 1 |
| 23 | J281035 | Болт с шайбой | 8 |
| 23A | J901035 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | 8091354 | Крышка | 1 |
| 25 | 8091353 | Крышка | 1 |
| 26 | 9760362 | Кронштейн | 1 |
| 27 | 9760361 | Кронштейн | 1 |
| 29 | J281030 | Болт с шайбой | 4 |
| 29A | J901030 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 32 | J281030 | Болт с шайбой | 4 |
| 32A | J901030 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 34 | J271025 | Болт с шайбой | 4 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4489167 | Рукоятка | 1 |
| 36 | M470516 | Винт | 4 |
| 37 | J281020 | Болт с шайбой | 4 |
| 37A | J901020 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 38 | 9760527 | Крышка | 1 |
| 38A | 4489164 | Резиновая прокладка | 1 |
| 39 | 9760528 | Крышка | 1 |
| 39A | 4489164 | Резиновая прокладка | 1 |
| 40 | 8091346 | Крышка | 1 |
| 40A | 4489161 | Резиновая прокладка | 1 |
| 41 | J281030 | Болт с шайбой | 12 |
| 41A | J901030 | Болт | 1 |
| 41B | 4486055 | Шайба | 1 |
| 42 | 4489159 | Резиновая прокладка | 1 |
| 43 | 4489160 | Пластина | 1 |
| 44 | J271025 | Болт с шайбой | 4 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 9763162 | Кронштейн | 4 |
| 46 | 9763163 | Кронштейн | 2 |
| 49 | J281030 | Болт с шайбой | 4 |
| 49A | J901030 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 52 | 4488285 | Резиновая прокладка | 2 |
| 53 | 4488286 | Пластина | 2 |
| 54 | 4488288 | Резиновая прокладка | 2 |
| 55 | 4600437 | Пластина | 2 |
| 57 | J217083 | Шайба | 36 |
| 58 | J950010 | Гайка | 36 |
| 59 | 8091347 | Крышка | 1 |
| 60 | 8091348 | Крышка | 1 |
| 62 | 4402408 | Рукоятка | 4 |
| 63 | J217083 | Шайба | 4 |
| 64 | J281025 | Болт с шайбой | 8 |
| 64A | J901025 | Болт | 1 |
| 64B | 4486055 | Шайба | 1 |
| 65 | 8093753 | Кронштейн | 1 |
| 66 | J901245 | Болт | 2 |
| 67 | 9761515 | Кронштейн | 1 |
| 68 | 9761516 | Кронштейн | 1 |
| 69 | J901240 | Болт | 4 |
| 70 | 7045091 | Кронштейн | 1 |
| 71 | 7045092 | Кронштейн | 1 |
| 73 | 8093754 | Крышка | 1 |
| 73A | 4489158 | Резиновая прокладка | 1 |
| 74 | 9761517 | Крышка | 1 |
| 75 | 8093755 | Крышка | 1 |
| 76 | 8093756 | Крышка | 1 |
| 77 | 4610788 | Резиновая прокладка | 2 |
| 78 | 4610789 | Пластина | 2 |
| 80 | J281030 | Болт с шайбой | 2 |
| 80A | J901030 | Болт | 1 |
| 80B | 4486055 | Шайба | 1 |
| 81 | J901025 | Болт | 4 |
| 82 | J217083 | Шайба | 4 |
| 83 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
