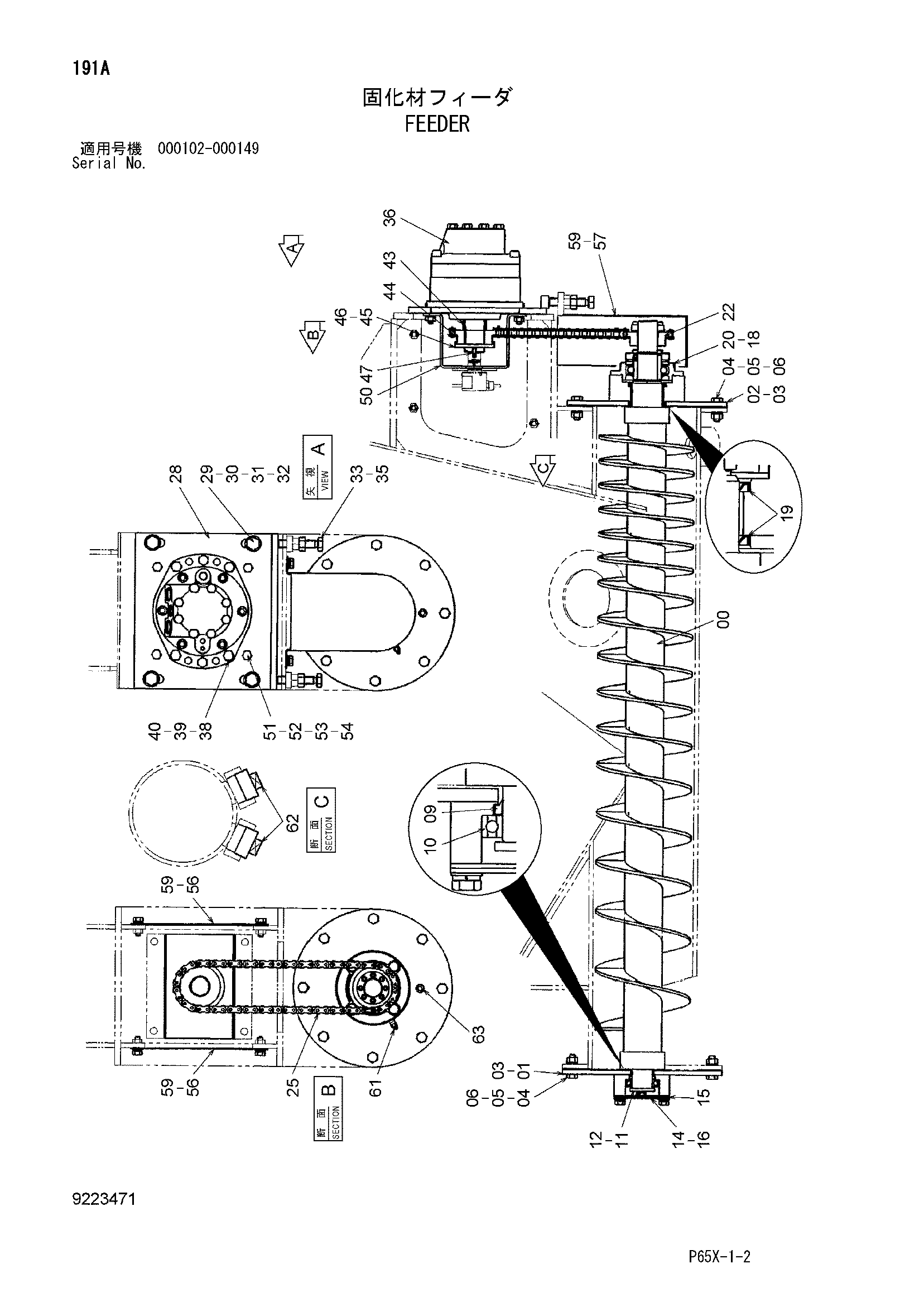

Питатель — HITACHI SR-G2000

Заводская схема «Питатель» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7043976	Винт шнек	1
01	8091336	Фланец	1
02	8091337	Фланец	1
03	4474843	Манжета резиновый	2
04	J901240	Болт	16
05	A590912	Пружинная шайба	16
06	J950012	Гайка	16
09	4475046	Пылезащитное уплотнение	1
10	990983	Шариковый подшипник	1
11	492065	Фиксатор	1
12	J010820	Болт с шайбой	2
12	J260820 замена: J900820	Болт с шайбой	2
14	4477407	Крышка подшипник.	1
15	4477408	Манжета	1
16	J011025	Болт с шайбой	4
16	J271025 замена: J901025	Болт с шайбой	4
18	J011250	Болт с шайбой	4
18	J271250 замена: J901250	Болт с шайбой	4
19	4475052	Пылезащитное уплотнение	2
20	4475047	Подшипник. блок	1
22	4475048	Звёздочка цепь	1
25	4475051	Цепь каток	1
28	9760358	Базовый гидромотор	1
29	J901650	Болт	4
30	J222016	Шайба	4
31	A590916	Пружинная шайба	4
32	J950016	Гайка	4
33	M261680	Болт	2
35	J950016	Гайка	2
36	4475044	Гидромотор	1
38	J901240	Болт	6
39	A590912	Пружинная шайба	6
40	J950012	Гайка	6
43	4475054	Втулка	1
44	4475880	Звёздочка цепь	1
45	4475961 замена: 4633151	Держатель	1
45	4633151	Держатель	1
46	J781016	Болт с внутренним шестигранником	2
46	J781020	Болт с внутренним шестигранником	2
47	4476106 замена: 4633152	Винт	1
47	4633152	Винт	1
50	4489121	Крышка	1
51	J901035	Болт	4
52	A590110	Плоская шайба	4
53	A590910	Пружинная шайба	4
54	J950010	Гайка	4
56	4489123	Крышка	2
57	8091338	Крышка	1
59	J011030	Болт с шайбой	12
59	J271030 замена: J901030	Болт с шайбой	12
61	J75481	Пресс-маслёнка	1
62	94-2029	Пробка	2
63	94-2012	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
