Таил крышка — HITACHI SR-G2000

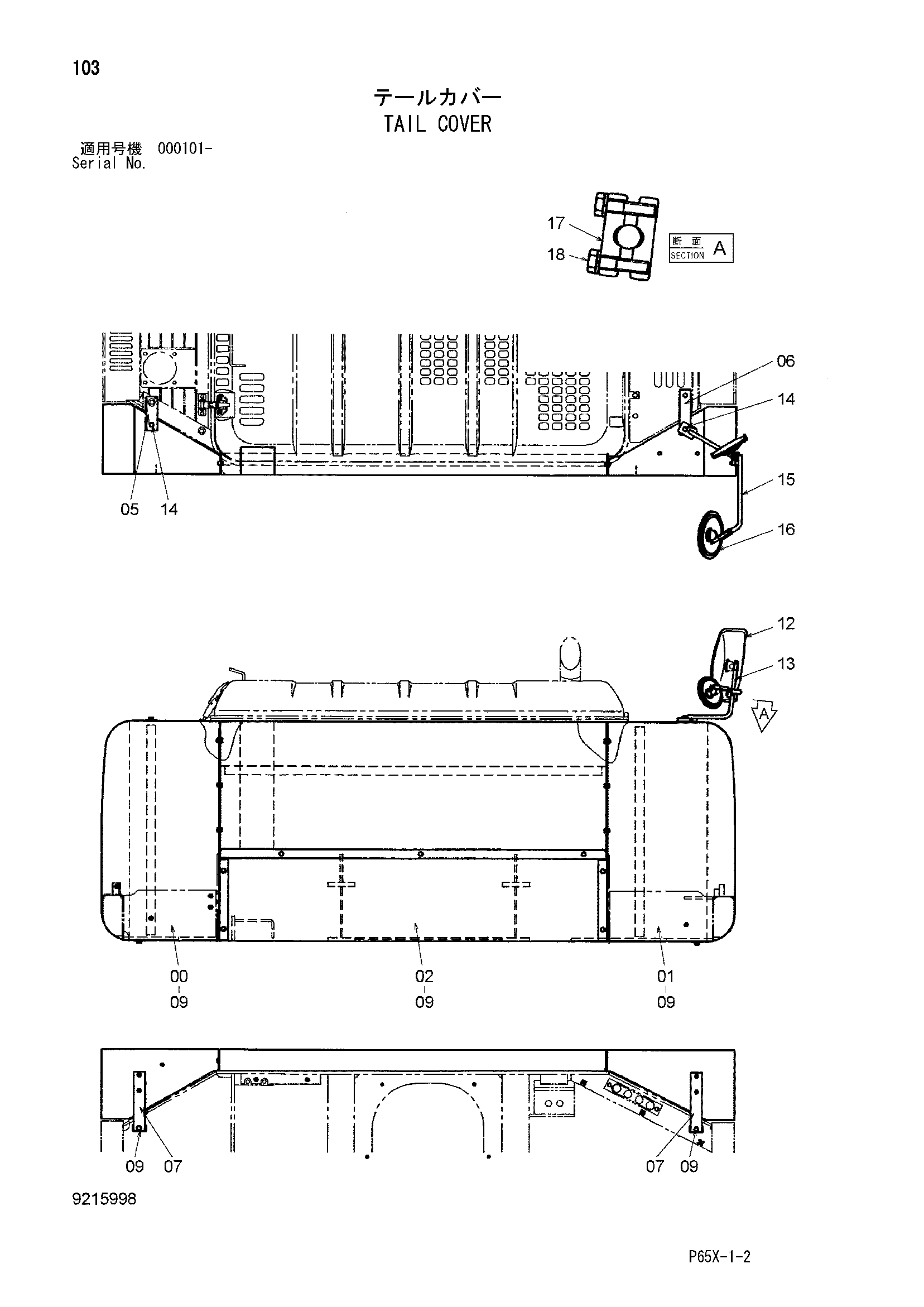

Заводская схема «Таил крышка» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021156 | Крышка | 1 |
| 01 | 6018702 | Крышка | 1 |
| 02 | 8078948 | Крышка | 1 |
| 02A | 4436291 | Виброизолятор | 1 |
| 02B | 4444130 | Виброизолятор | 2 |
| 02C | 4438671 | Виброизолятор | 2 |
| 05 | 4431744 | Пластина | 1 |
| 06 | 4431746 | Пластина | 1 |
| 07 | 9755949 | Пластина | 2 |
| 09 | J021030 | Болт с шайбой | 15 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 15 |
| 12 | 4165676 | Зеркало | 1 |
| 13 | 8062377 | Стойка | 1 |
| 14 | J021040 | Болт с шайбой | 2 |
| 14 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 15 | 8083021 | Стойка | 1 |
| 16 | 4208674 | Зеркало | 1 |
| 17 | 4201441 | Хомут | 1 |
| 18 | J010835 | Болт с шайбой | 2 |
| 18 | J260835 замена: J900835 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
