Принадлежности трубопроводы (каток, питатель) — HITACHI SR-G2000

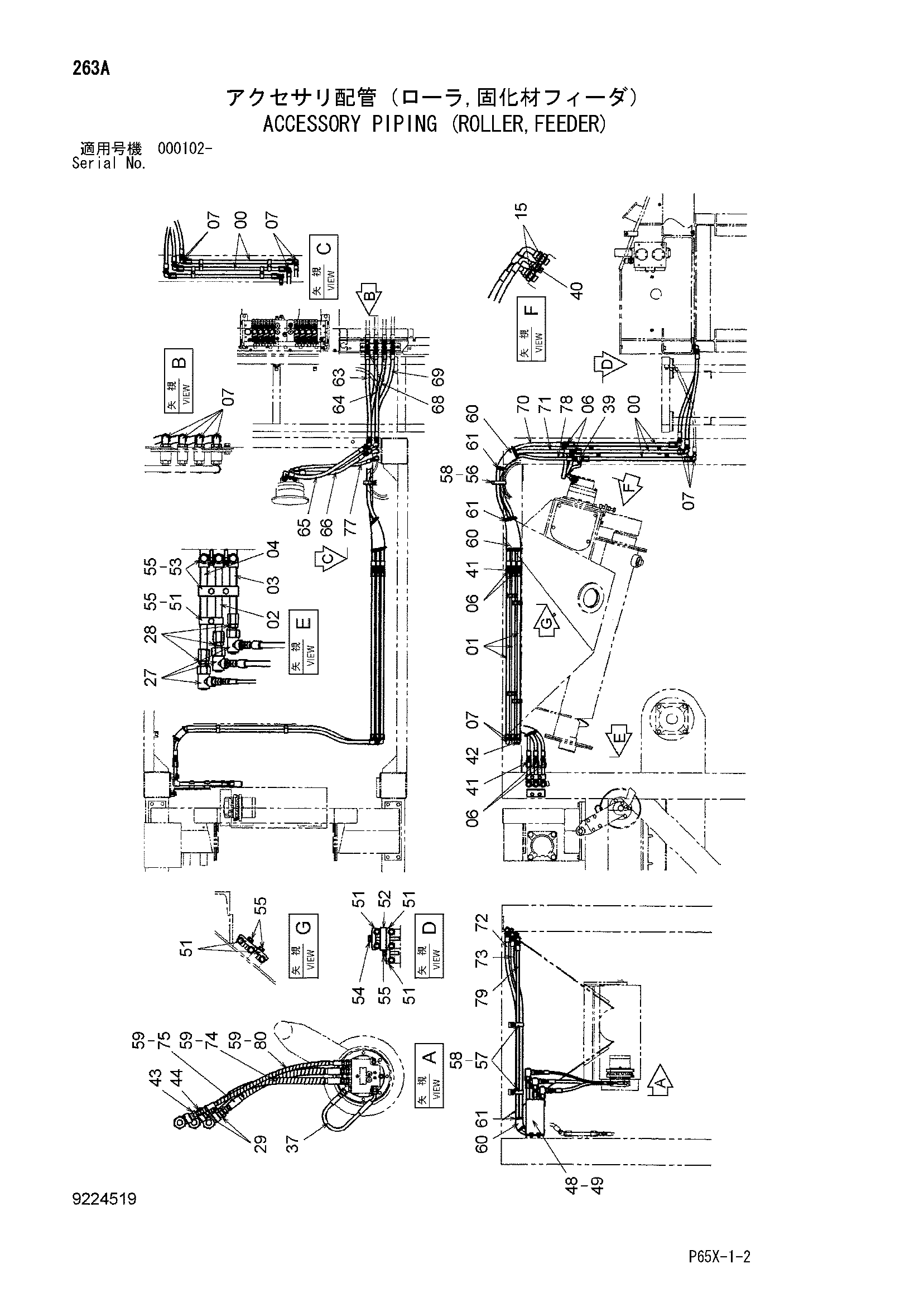

Заводская схема «Принадлежности трубопроводы (каток, питатель)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754614 | Трубка | 5 |
| 01 | 9754149 | Трубка | 3 |
| 02 | 8091659 | Трубка | 1 |
| 03 | 8091660 | Трубка | 1 |
| 04 | 8091658 | Трубка | 1 |
| 06 | A852144 | Адаптер | 6 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852344 | Угловой штуцер | 13 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4475055 | Адаптер | 2 |
| 15A | 4475137 | Уплотнительное кольцо | 1 |
| 27 | 4288722 | Соединение свивел | 3 |
| 28 | 4234652 | Адаптер | 3 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4215651 | Адаптер | 2 |
| 37 | 4326559 | Шланг (H7) | 1 |
| 39 | A852443 | Тройник | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4475056 | Адаптер | 1 |
| 40A | 4461521 | Уплотнительное кольцо | 1 |
| 41 | A852143 | Адаптер | 2 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | A852343 | Угловой штуцер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 94-1608 | Переходник | 1 |
| 44 | 4154651 | Адаптер | 1 |
| 48 | 8091666 | Кронштейн | 1 |
| 49 | J011025 | Болт с шайбой | 2 |
| 49 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 51 | 4053593 | Хомут трубки | 11 |
| 52 | 4226461 | Проставка | 2 |
| 53 | 4001166 | Хомут трубки | 2 |
| 54 | J011095 | Болт с шайбой | 2 |
| 54 | J271095 замена: J901095 | Болт с шайбой | 2 |
| 55 | J011045 | Болт с шайбой | 11 |
| 55 | J271045 замена: J901045 | Болт с шайбой | 11 |
| 56 | 4193816 | Зажим | 1 |
| 57 | 4193848 | Зажим | 2 |
| 58 | J011020 | Болт с шайбой | 3 |
| 58 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 59 | 4327293 | Защитный кожух | 3 |
| 60 | 4219918 | Резиновая втулка | 3 |
| 61 | 4055312 | Ленточный зажим | 6 |
| 63 | 4603081 | Шланг (A13A) | 1 |
| 64 | 4440082 замена: 4432429 | Шланг (45) | 1 |
| 64 | 4432429 | Шланг (B13A) | 1 |
| 65 | 4450755 замена: 4603082 | Шланг (66) | 1 |
| 65 | 4603082 | Шланг (A13B) | 1 |
| 66 | 4603083 | Шланг (B13B) | 1 |
| 68 | 4438369 замена: 4603084 | Шланг (06) | 1 |
| 68 | 4603084 | Шланг (A16A) | 1 |
| 69 | 4340780 замена: 4603085 | Шланг (A6) | 1 |
| 69 | 4603085 | Шланг (B16A) | 1 |
| 70 | 4431717 замена: 4603086 | Шланг (B16) | 1 |
| 70 | 4603086 | Шланг (A16B) | 1 |
| 71 | 4431703 замена: 4603087 | Шланг (B14) | 1 |
| 71 | 4603087 | Шланг (B16B) | 1 |
| 72 | 4431686 замена: 4603201 | Шланг (B11) | 1 |
| 72 | 4603201 | Шланг (A16C) | 1 |
| 73 | 4438373 замена: 4603202 | Шланг (09) | 1 |
| 73 | 4603202 | Шланг (B16C) | 1 |
| 74 | 4417753 замена: 4603088 | Шланг (DPA) | 1 |
| 74 | 4603088 | Шланг (A16D) | 1 |
| 75 | 4603089 | Шланг (B16D) | 1 |
| 77 | 4387635 замена: 4603090 | Шланг (A2) | 1 |
| 77 | 4603090 | Шланг (T2A) | 1 |
| 78 | 4369214 замена: 4603091 | Шланг (15) | 1 |
| 78 | 4603091 | Шланг (T2B) | 1 |
| 79 | 4421209 замена: 4603203 | Шланг (16) | 1 |
| 79 | 4603203 | Шланг (T2C) | 1 |
| 80 | 4383171 замена: 4603092 | Шланг (BP3) | 1 |
| 80 | 4603092 | Шланг (T2D) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
