Принадлежности трубопроводы (гате, питатель) — HITACHI SR-G2000

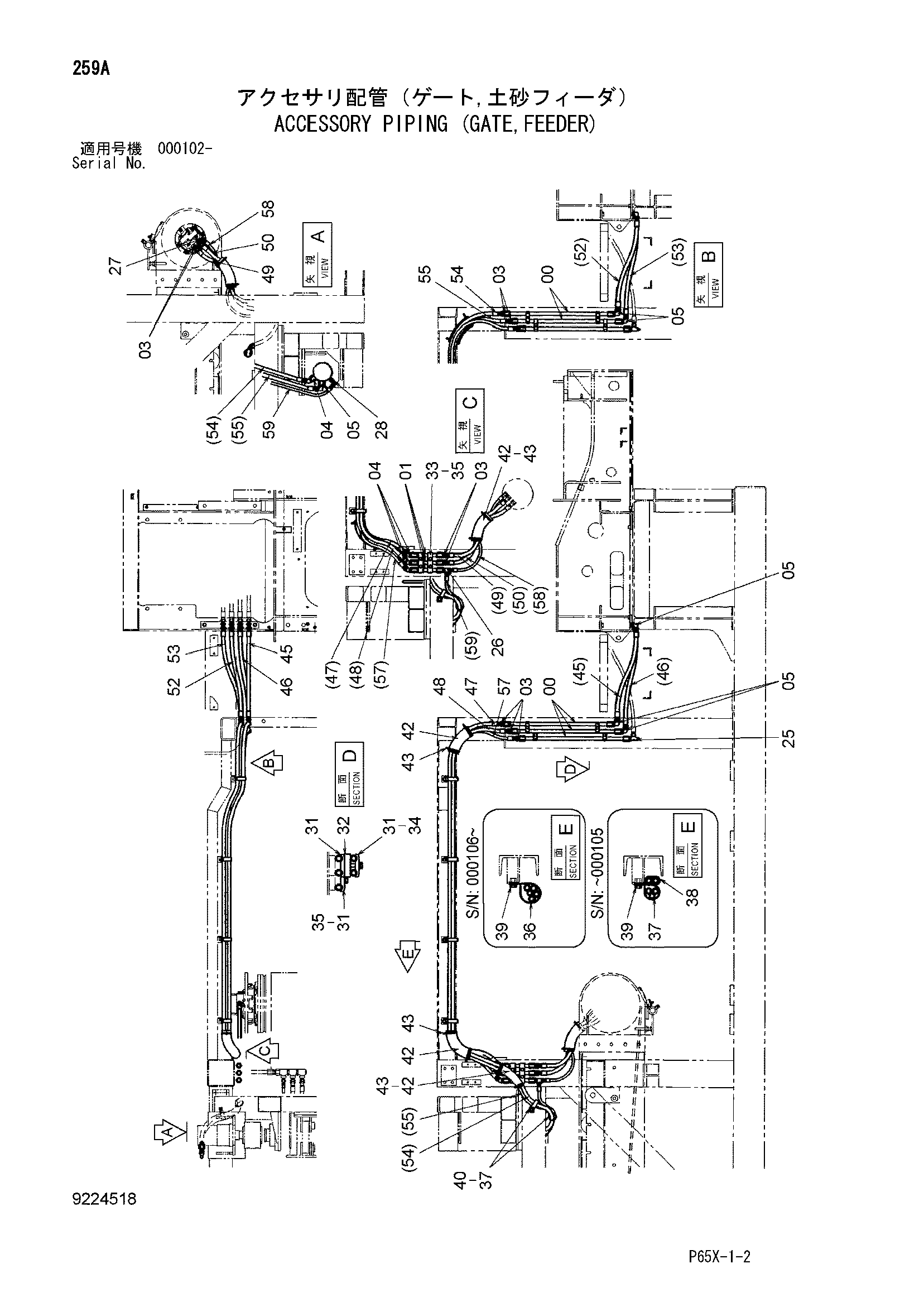

Заводская схема «Принадлежности трубопроводы (гате, питатель)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754614 | Трубка | 5 |
| 01 | 9760532 | Трубка | 3 |
| 03 | A852144 | Адаптер | 9 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852244 | Угловой штуцер | 4 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 9 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4296066 | Тройник | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A852443 | Тройник | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A852133 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852323 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4053593 | Хомут трубки | 6 |
| 32 | 4226461 | Проставка | 2 |
| 33 | 4001166 | Хомут трубки | 2 |
| 34 | J011095 | Болт с шайбой | 2 |
| 34 | J271095 замена: J901095 | Болт с шайбой | 2 |
| 35 | J011045 | Болт с шайбой | 6 |
| 35 | J271045 замена: J901045 | Болт с шайбой | 6 |
| 36 | 4193816 | Зажим | 4 |
| 37 | 4193848 | Зажим | 6 |
| 37 | 4193848 | Зажим | 2 |
| 38 | 4190266 | Зажим | 4 |
| 39 | J011025 | Болт с шайбой | 4 |
| 39 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 40 | J011020 | Болт с шайбой | 2 |
| 40 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 42 | 4219918 | Резиновая втулка | 4 |
| 43 | 4055312 | Ленточный зажим | 8 |
| 45 | 4603068 | Шланг (A11A) | 1 |
| 46 | 4440082 замена: 4603069 | Шланг (45) | 1 |
| 46 | 4603069 | Шланг (B11A) | 1 |
| 47 | 4438381 замена: 4603070 | Шланг (17) | 1 |
| 47 | 4603070 | Шланг (A11B) | 1 |
| 48 | 4603071 | Шланг (B11B) | 1 |
| 49 | 4462044 замена: 4603072 | Шланг (B2) | 1 |
| 49 | 4603072 | Шланг (A11C) | 1 |
| 50 | 4432429 замена: 4603073 | Шланг (B13A) | 1 |
| 50 | 4603073 | Шланг (B11C) | 1 |
| 52 | 4438369 замена: 4603074 | Шланг (06) | 1 |
| 52 | 4603074 | Шланг (A15A) | 1 |
| 53 | 4340780 замена: 4603075 | Шланг (A6) | 1 |
| 53 | 4603075 | Шланг (B15A) | 1 |
| 54 | 4472220 замена: 4668134 | Шланг (A2) | 1 |
| 54 | 4603076 замена: 4668134 | Шланг (A15B) | 1 |
| 54 | 4668134 | Шланг (A15B) | 1 |
| 55 | 4472221 замена: 4668135 | Шланг (B2) | 1 |
| 55 | 4603077 замена: 4668135 | Шланг (B15B) | 1 |
| 55 | 4668135 | Шланг (B15B) | 1 |
| 57 | 4603078 | Шланг (T1A) | 1 |
| 58 | 4436686 замена: 4603079 | Шланг (T4) | 1 |
| 58 | 4603079 | Шланг (T1B) | 1 |
| 59 | 4374100 замена: 4298427 | Шланг (26) | 1 |
| 59 | 4603080 замена: 4298427 | Шланг (T1C) | 1 |
| 59 | 4298427 | Шланг (T2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
