Привод устройство (аркх гидромолот) — HITACHI SR-G2000

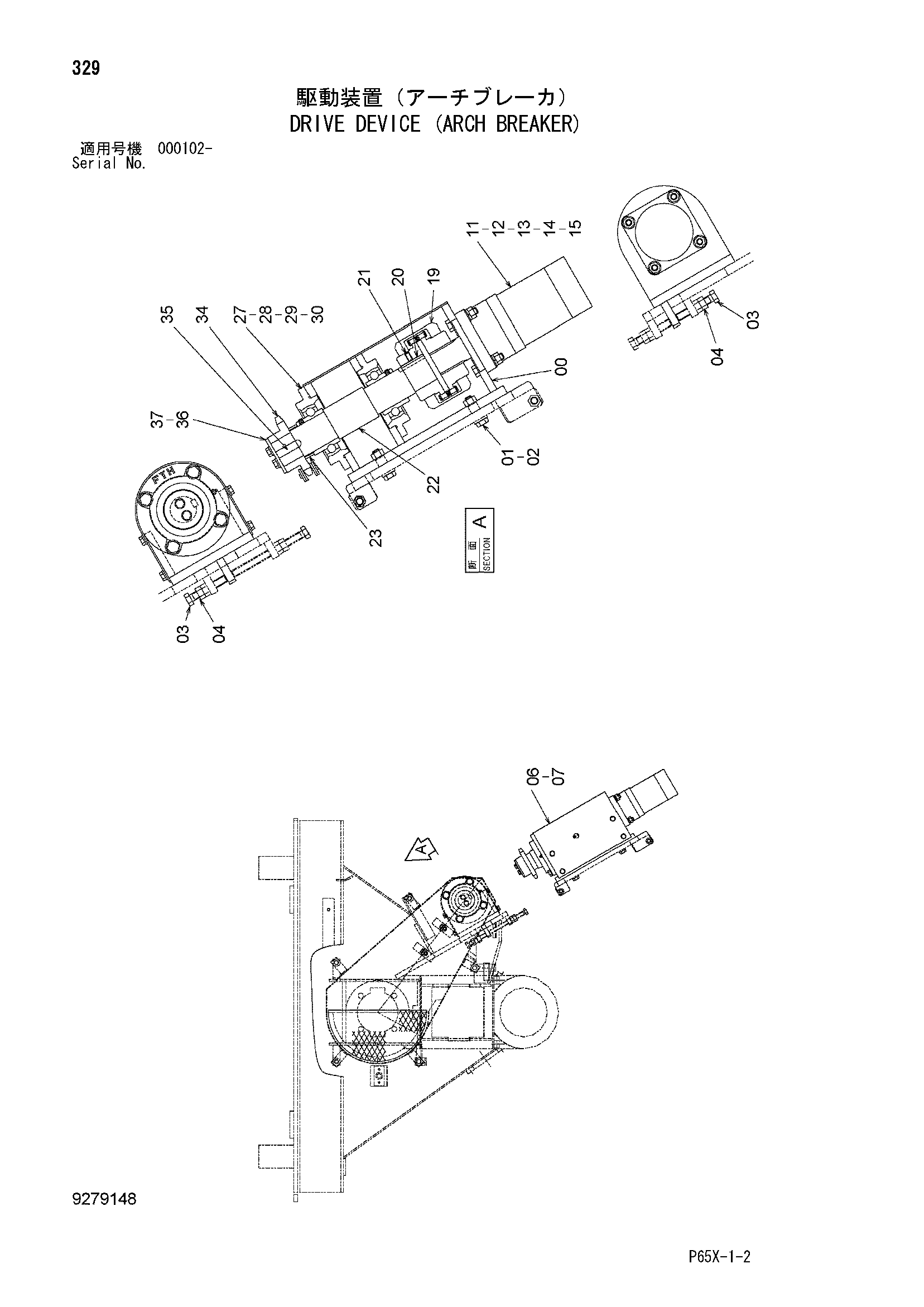

Заводская схема «Привод устройство (аркх гидромолот)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107432 | Базовый гидромотор | 1 |
| 01 | J901660 | Болт | 4 |
| 02 | J222016 | Шайба | 4 |
| 03 | M261690 | Болт | 2 |
| 04 | J950016 | Гайка | 2 |
| 06 | 4662774 | Крышка | 1 |
| 07 | J271020 | Болт с шайбой | 8 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 11 | 4461491 | Гидромотор | 1 |
| 12 | J901470 | Болт | 4 |
| 13 | J950014 | Гайка | 4 |
| 14 | J222014 | Шайба | 8 |
| 15 | A590914 | Пружинная шайба | 4 |
| 19 | 3109269 | Муфта цепь | 1 |
| 20 | 94-2322 | Шпонка | 1 |
| 21 | M451020 | Установочный винт | 1 |
| 22 | 3109268 | Вал | 1 |
| 23 | 4662773 | Втулка | 1 |
| 27 | 4662800 | Подшипник. блок | 2 |
| 28 | J901675 | Болт | 8 |
| 29 | J950016 | Гайка | 8 |
| 30 | A590116 | Плоская шайба | 16 |
| 34 | 4662802 | Звёздочка | 1 |
| 35 | 94-2321 | Шпонка | 1 |
| 36 | 4662803 | Фиксатор | 1 |
| 37 | J271025 | Болт с шайбой | 2 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
