Канат выключатель (конвейер) — HITACHI SR-G2000

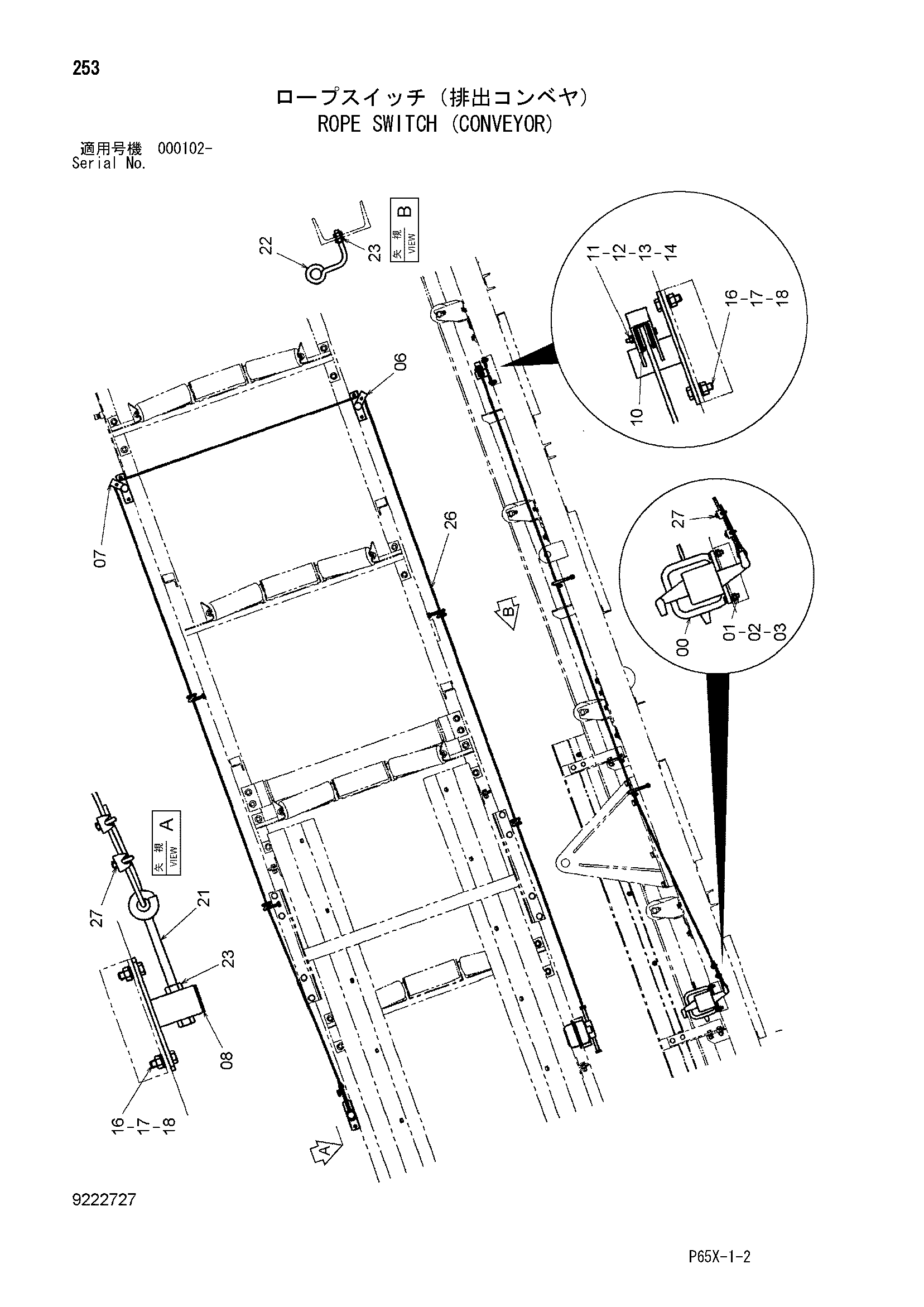

Заводская схема «Канат выключатель (конвейер)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476281 | Выключатель концевой | 1 |
| 01 | J900830 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | M500807 | Гайка | 2 |
| 06 | 8091815 | Стойка | 1 |
| 07 | 8091816 | Стойка | 1 |
| 08 | 9760639 | Стойка | 1 |
| 10 | 4601511 | Канатный блок | 2 |
| 11 | M430435 | Винт | 2 |
| 12 | A590104 | Плоская шайба | 2 |
| 13 | A590904 | Пружинная шайба | 2 |
| 14 | M500403 | Гайка | 2 |
| 16 | J900825 | Болт | 6 |
| 17 | A590908 | Пружинная шайба | 6 |
| 18 | M500807 | Гайка | 6 |
| 21 | 4601472 | Кольцо | 1 |
| 22 | 4601473 | Кольцо | 4 |
| 23 | J950010 | Гайка | 10 |
| 26 | 4601501 | Канат провод | 1 |
| 27 | 4601502 | Зажим провод | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
