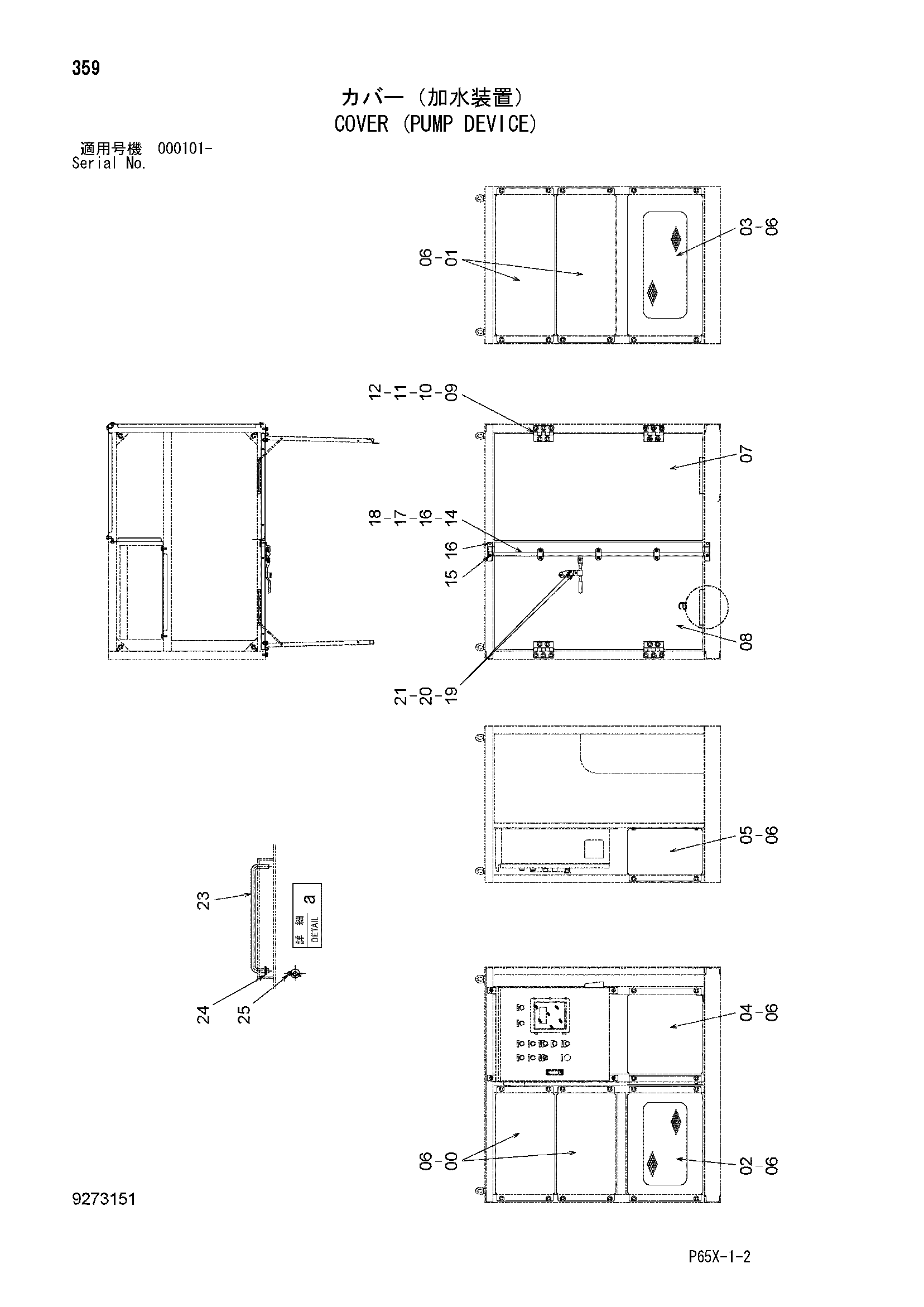

Крышка (насосный агрегат) — HITACHI SR-G2000
Заводская схема «Крышка (насосный агрегат)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3109598 | Крышка | 2 |
| 01 | 3109601 | Крышка | 2 |
| 02 | 8107995 | Крышка | 1 |
| 03 | 8107996 | Крышка | 1 |
| 04 | 3109604 | Крышка | 1 |
| 05 | 3109607 | Крышка | 1 |
| 06 | J281025 | Болт с шайбой | 30 |
| 06A | J901025 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | 7052083 | Крышка | 1 |
| 08 | 7052084 | Крышка | 1 |
| 09 | 4405431 | Петля | 4 |
| 10 | J271025 | Болт с шайбой | 20 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A590110 | Плоская шайба | 8 |
| 12 | J950010 | Гайка | 8 |
| 14 | 8089030 | Рукоятка дверь | 1 |
| 15 | M470816 | Винт | 2 |
| 16 | J900820 | Болт | 8 |
| 17 | A590108 | Плоская шайба | 6 |
| 18 | M500807 | Гайка | 6 |
| 19 | M470616 | Винт | 2 |
| 20 | A590106 | Плоская шайба | 2 |
| 21 | M500605 | Гайка | 2 |
| 23 | 4341788 | Стойка | 2 |
| 24 | A590108 | Плоская шайба | 2 |
| 25 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
