Трубопроводы системы смазки (смеситель) — HITACHI SR-G2000

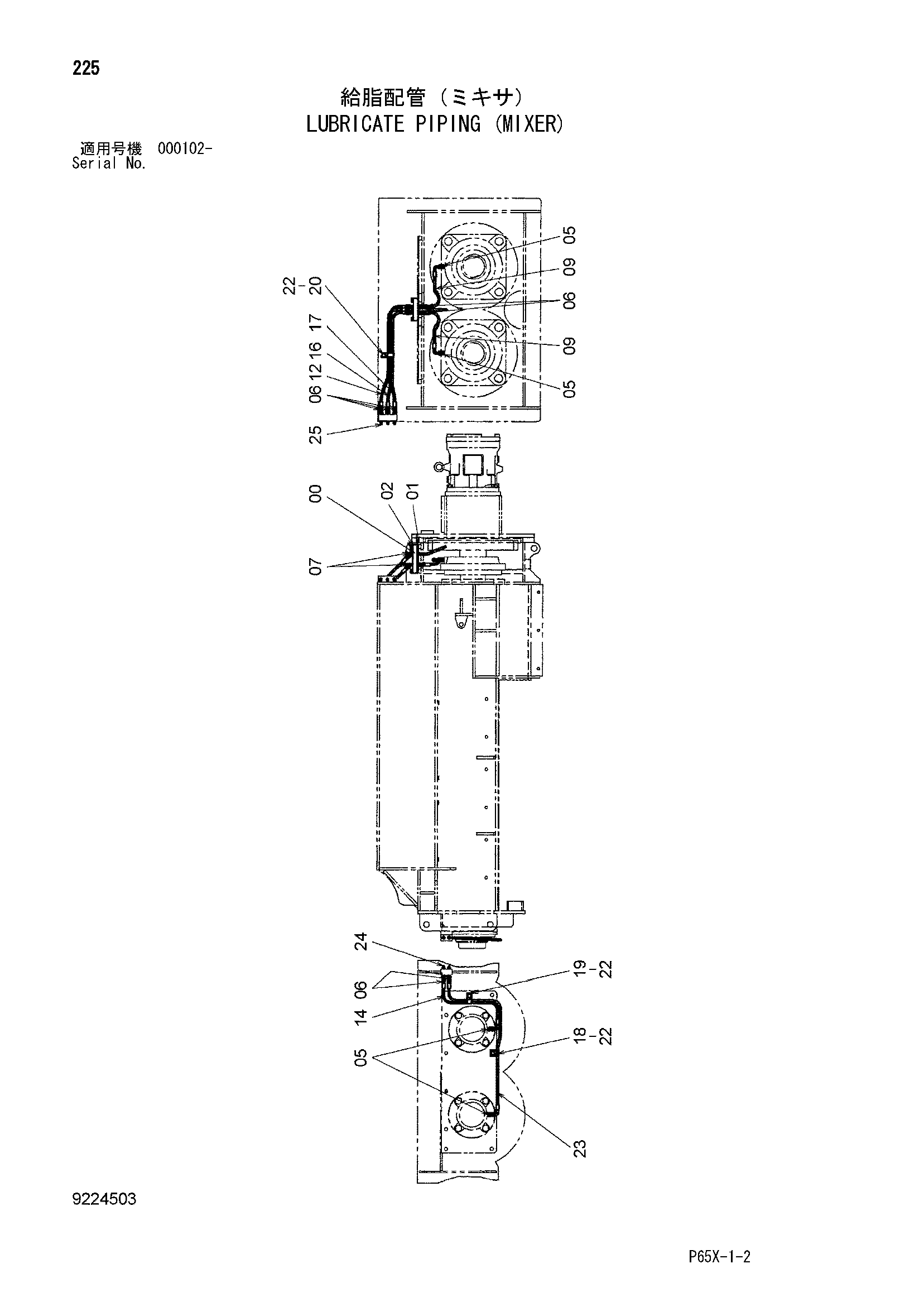

Заводская схема «Трубопроводы системы смазки (смеситель)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760558 | Блок | 1 |
| 01 | 4600727 | Манжета | 1 |
| 02 | J011045 | Болт с шайбой | 4 |
| 02 | J271045 замена: J901045 | Болт с шайбой | 4 |
| 05 | 4298744 | Адаптер | 4 |
| 06 | 4154651 | Адаптер | 7 |
| 07 | 4154655 | Угловой штуцер | 3 |
| 09 | 4284180 | Нейлоновый шланг (D11) | 2 |
| 12 | 4205360 | HOSE;NYLON (X) | 1 |
| 14 | 4385526 | Пластиковый шланг (PN) | 1 |
| 16 | 4276447 | Нейлоновый шланг (D3) | 1 |
| 17 | 4277451 | Нейлоновый шланг (D4) | 1 |
| 18 | 4190261 | Зажим | 1 |
| 19 | 4192018 | Зажим | 1 |
| 20 | 4252877 | Зажим | 1 |
| 22 | J011020 | Болт с шайбой | 3 |
| 22 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 23 | 4213852 | Нейлоновый шланг (PP) | 1 |
| 24 | J75482 | Пресс-маслёнка | 2 |
| 25 | J75581 | Пресс-маслёнка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
