Трубопроводы системы смазки (смеситель) — HITACHI SR-G2000

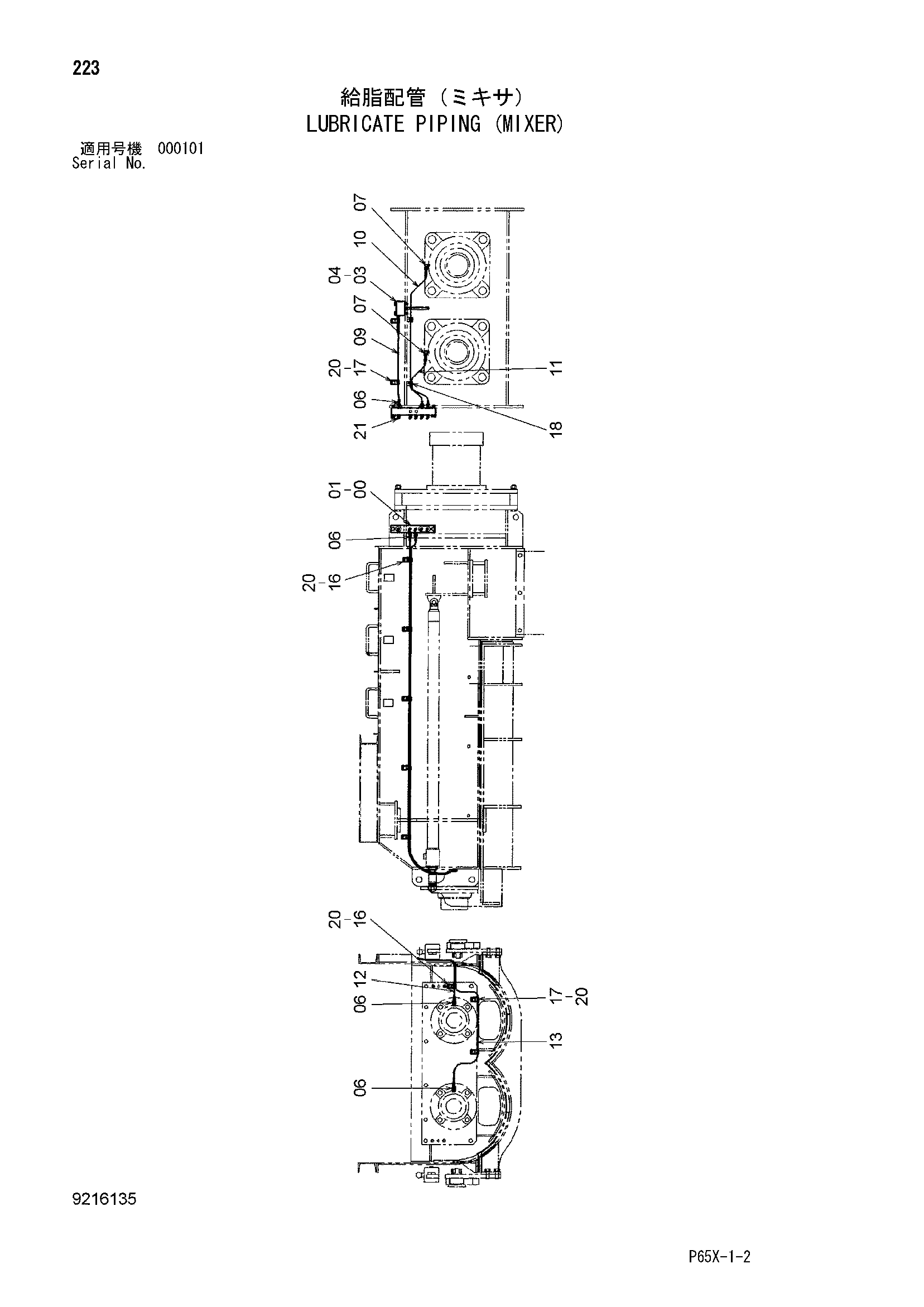

Заводская схема «Трубопроводы системы смазки (смеситель)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476606 | Блок | 1 |
| 01 | J011055 | Болт с шайбой | 2 |
| 01 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 03 | 8088708 | Блок | 1 |
| 04 | J011060 | Болт с шайбой | 2 |
| 04 | J271060 замена: J901060 | Болт с шайбой | 2 |
| 06 | 4502672 | Разъём | 8 |
| 07 | 4502673 | Угловой штуцер | 2 |
| 09 | 4475707 | Трубка | 1 |
| 10 | 4475708 | Трубка | 1 |
| 11 | 4475709 | Трубка | 1 |
| 12 | 4475706 | Трубка | 1 |
| 13 | 4475705 | Трубка | 1 |
| 16 | 4190272 | Зажим | 6 |
| 17 | 4190276 | Зажим | 4 |
| 18 | 4055311 | Ленточный зажим | 2 |
| 20 | J011016 | Болт с шайбой | 10 |
| 20 | J271016 замена: J901016 | Болт с шайбой | 10 |
| 21 | J75581 | Пресс-маслёнка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
