Пол кабины (2) — HITACHI SR-G2000

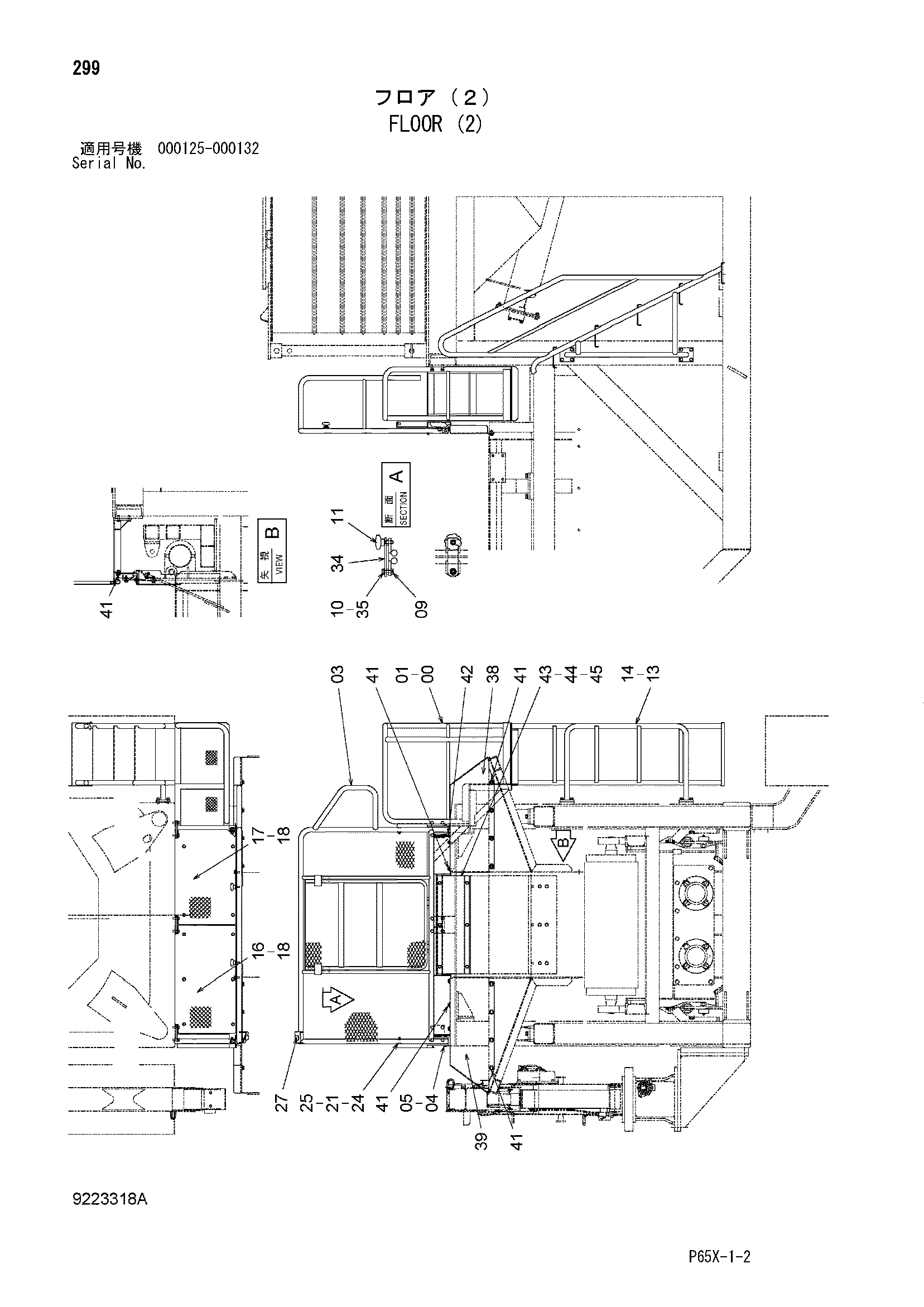

Заводская схема «Пол кабины (2)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008834 замена: 6023387 | Пол | 1 |
| 01 | J271235 | Болт с шайбой | 12 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 6021695 | Защитный кожух | 1 |
| 04 | J901080 | Болт | 2 |
| 05 | J950010 | Гайка | 4 |
| 09 | J950010 | Гайка | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | 4402408 | Рукоятка | 2 |
| 13 | 7044044 замена: 7052914 | Ступень | 1 |
| 14 | J271230 | Болт с шайбой | 8 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4600859 | Пластина | 1 |
| 17 | 4600860 | Пластина | 1 |
| 18 | J271025 | Болт с шайбой | 10 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | A590110 | Плоская шайба | 2 |
| 24 | 4112676 | Палец | 2 |
| 25 | 4022698 | Стопорный палец | 2 |
| 27 | 4294508 | Ограничитель | 1 |
| 34 | 4605868 | Штанга | 2 |
| 35 | J901035 | Болт | 2 |
| 38 | 3100418 | Крышка | 1 |
| 39 | 3100419 | Крышка | 1 |
| 41 | J281030 | Болт с шайбой | 19 |
| 41A | J901030 | Болт | 1 |
| 41B | 4486055 | Шайба | 1 |
| 42 | 8097784 | Кронштейн | 1 |
| 43 | 4624754 | Резиновая прокладка | 1 |
| 44 | 4624804 | Пластина | 2 |
| 45 | J271040 | Болт с шайбой | 6 |
| 45A | J901040 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
