Скирт (конвейер) — HITACHI SR-G2000

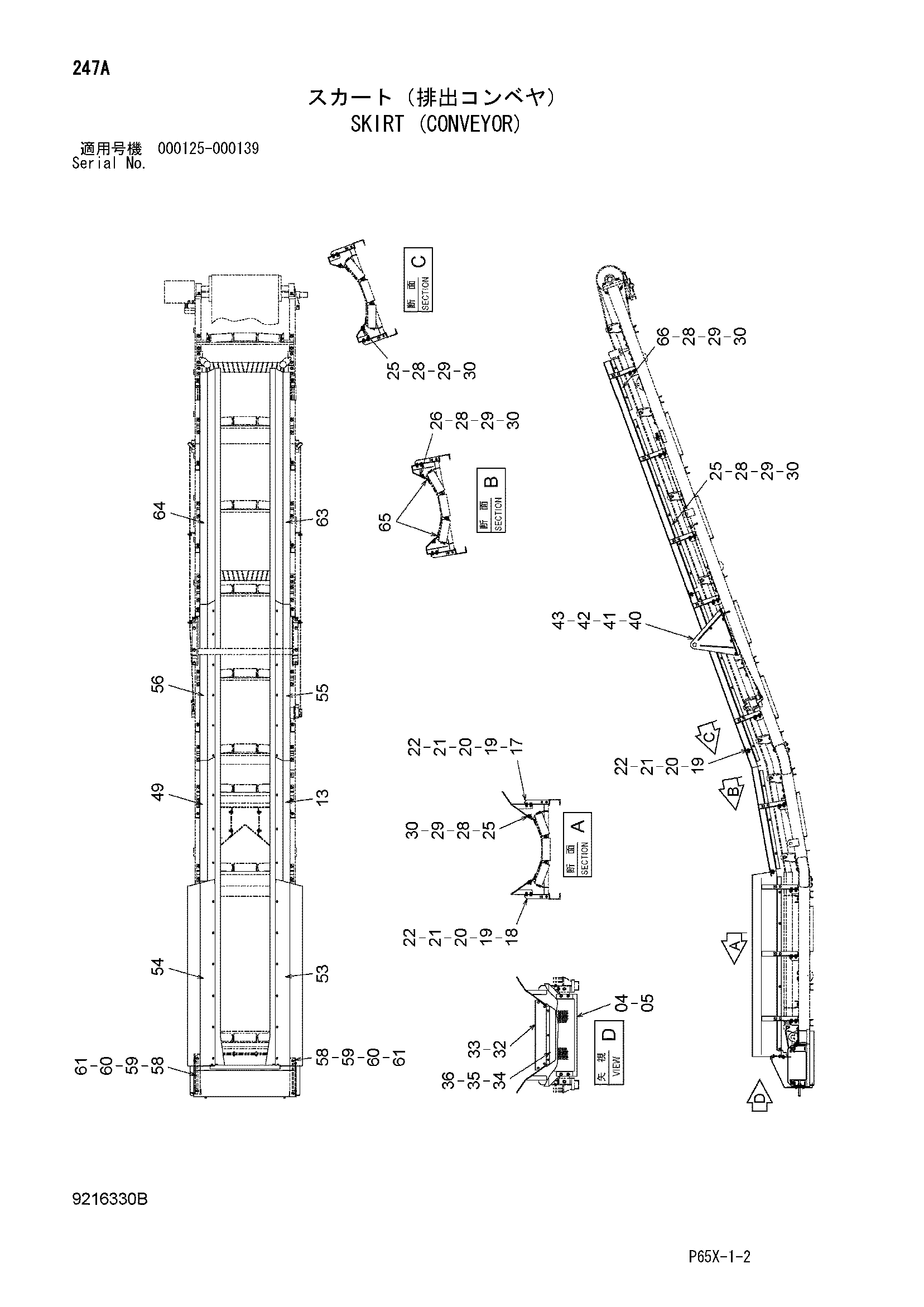

Заводская схема «Скирт (конвейер)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 7042875 | Крышка | 1 |
| 05 | J281030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 13 | 7042894 | Скирт | 1 |
| 17 | 4428637 | Левый кронштейн | 9 |
| 18 | 4428638 | Правый кронштейн | 9 |
| 19 | J901235 | Болт | 78 |
| 20 | A590112 | Плоская шайба | 156 |
| 21 | A590912 | Пружинная шайба | 78 |
| 22 | J950012 | Гайка | 78 |
| 25 | 4460308 | Штанга плоский | 6 |
| 26 | 4428641 | Штанга плоский | 2 |
| 28 | 4432554 | Болт флусх | 46 |
| 29 | A590110 | Плоская шайба | 46 |
| 30 | M660010 | U-образная гайка | 46 |
| 32 | 8085331 | Пластина | 1 |
| 33 | J271025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4460325 | Резиновая прокладка | 1 |
| 35 | 4460326 | Штанга плоский | 1 |
| 36 | J271030 | Болт с шайбой | 3 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 40 | 7042867 | Кронштейн | 1 |
| 41 | J901640 | Болт | 8 |
| 42 | A590916 | Пружинная шайба | 8 |
| 43 | A590116 | Плоская шайба | 8 |
| 49 | 7042895 | Скирт | 1 |
| 53 | 7043862 | Скирт | 1 |
| 54 | 7043863 | Скирт | 1 |
| 55 | 7044059 | Скирт | 1 |
| 56 | 7044060 | Скирт | 1 |
| 58 | 4437260 | Крышка | 2 |
| 59 | J901020 | Болт | 4 |
| 60 | A590910 | Пружинная шайба | 4 |
| 61 | A590110 | Плоская шайба | 4 |
| 63 | 7047021 | Скирт | 1 |
| 64 | 7047022 | Скирт | 1 |
| 65 | 3103030 | Резиновая прокладка | 2 |
| 66 | 4469076 | Штанга плоский | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
