Принадлежности трубопроводы (верхний структуре) — HITACHI SR-G2000

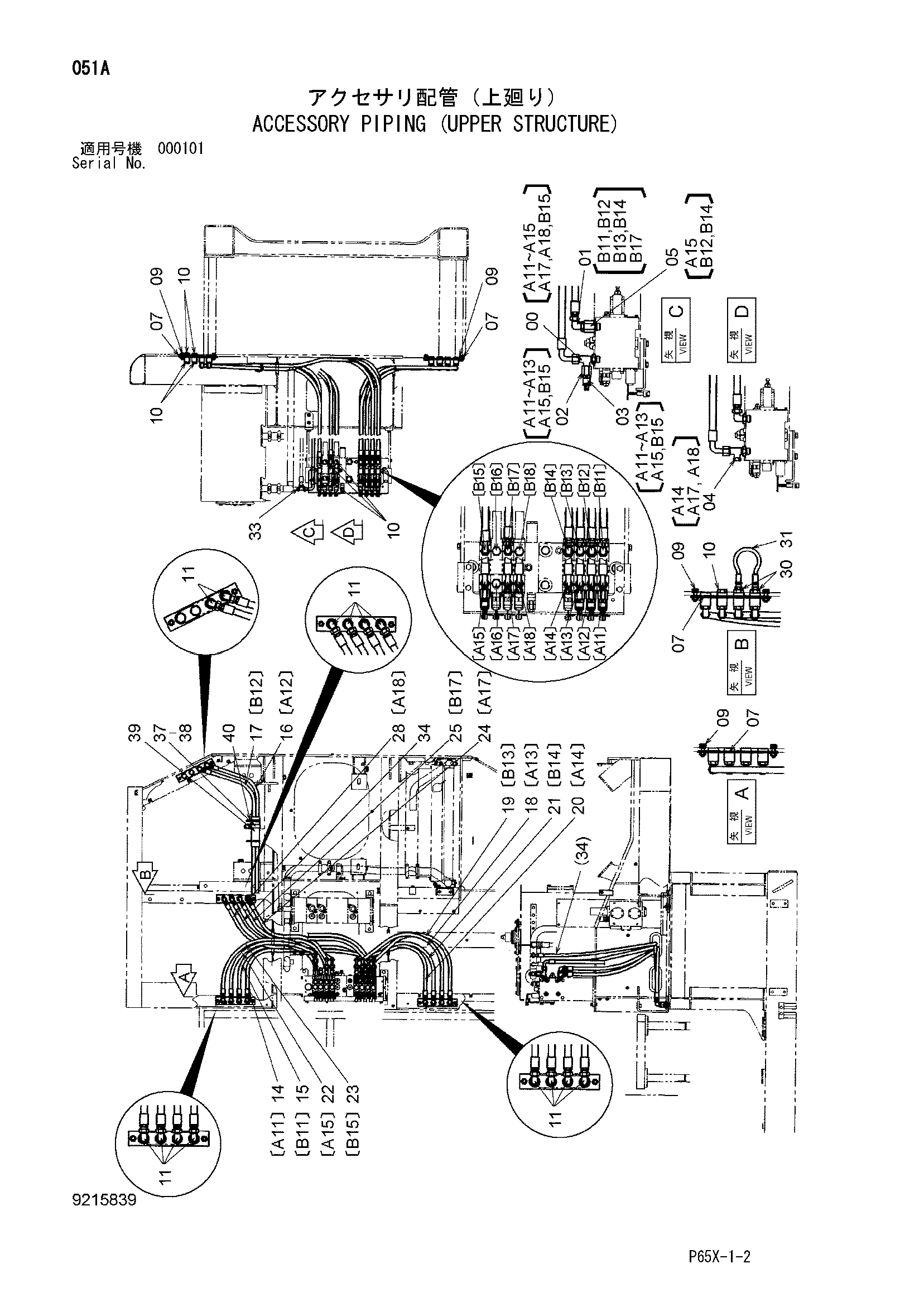

Заводская схема «Принадлежности трубопроводы (верхний структуре)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4285109 | Тройник | 8 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 5 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4356422 | Адаптер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4436271 | Датчик давления | 5 |
| 03A | 4365826 | Уплотнительное кольцо | 1 |
| 04 | A885003 | Пробка | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4406267 | Переходник | 3 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 8078865 | Пластина | 4 |
| 09 | J021030 | Болт с шайбой | 8 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 10 | A885004 | Пробка | 8 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852344 | Угловой штуцер | 14 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4431685 | Шланг (A11) | 1 |
| 15 | 4431686 | Шланг (B11) | 1 |
| 16 | 4431697 | Шланг (A12) | 1 |
| 17 | 4431698 | Шланг (B12) | 1 |
| 18 | 4354649 | Шланг (A) | 1 |
| 19 | 4347413 | Шланг (P1) | 1 |
| 20 | 4431702 | Шланг (A14) | 1 |
| 21 | 4431703 | Шланг (B14) | 1 |
| 22 | 4431708 | Шланг (A15) | 1 |
| 23 | 4603121 | Шланг (B15) | 1 |
| 24 | 4431718 | Шланг (A17) | 1 |
| 25 | 4431719 | Шланг (B17) | 1 |
| 28 | 4603124 | Шланг (A18) | 1 |
| 30 | 4327296 | Адаптер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4366752 | Шланг | 1 |
| 33 | A852434 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4400638 | Шланг | 1 |
| 37 | 4193816 | Зажим | 1 |
| 38 | J021030 | Болт с шайбой | 1 |
| 38 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 39 | 4219918 | Резиновая втулка | 1 |
| 40 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
