Пилотные гидролинии (кран) — HITACHI SR-G2000

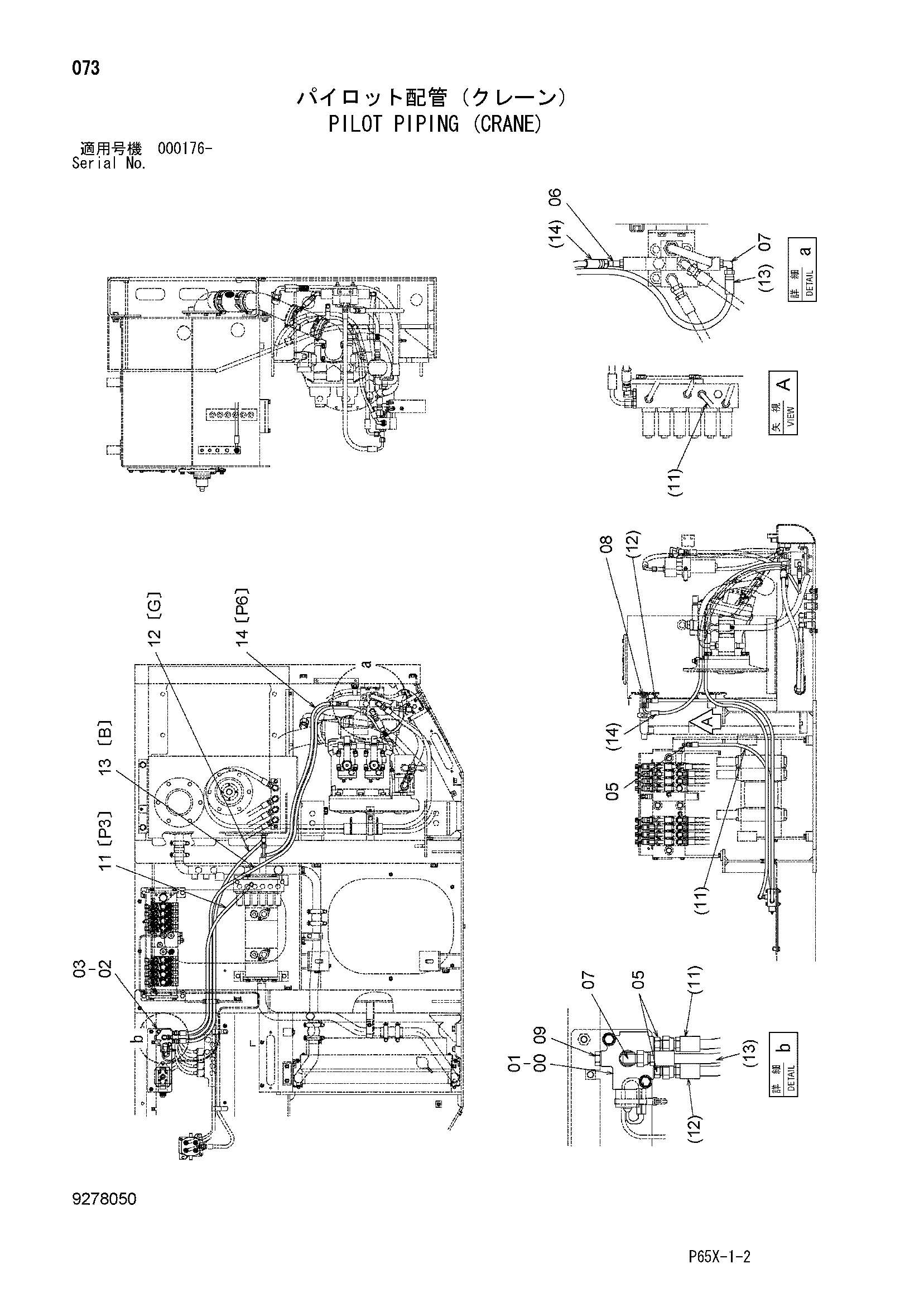

Заводская схема «Пилотные гидролинии (кран)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218376 | Электромагнитный клапан | 1 |
| 01 | J260870 | Болт с шайбой | 2 |
| 01A | J900870 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 9767772 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852123 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852223 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4266476 | Нейлоновый шланг (P3) | 1 |
| 12 | 4351192 | Шланг (G) | 1 |
| 13 | 4604927 | Шланг (B) | 1 |
| 14 | 4368515 | Шланг (P5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
