Воике аламе устройство [STD] — HITACHI SCX900HD-C
Заводская схема «Воике аламе устройство [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

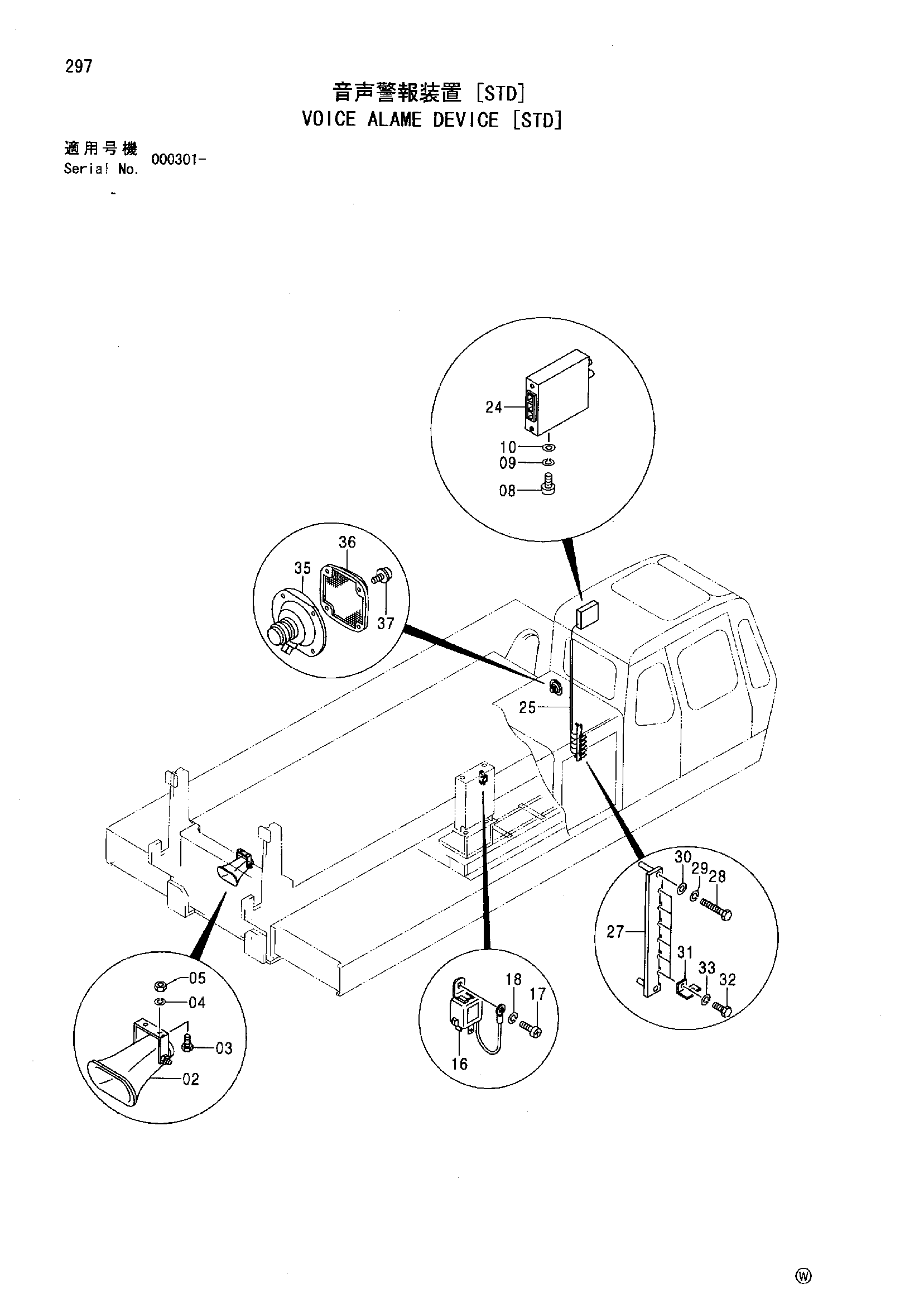

![Схема Воике аламе устройство [STD] HITACHI SCX900HD-C](/catalog-drawings/d7/d721b27f-8d23-4e8e-8dfe-767a2bf95984.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4470519 | Динамик | 1 |
| 03 | J900825 | Болт | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | M500807 | Гайка | 2 |
| 08 | J850816 | Винт | 4 |
| 09 | J251008 | Пружинная шайба | 4 |
| 10 | J250008 | Плоская шайба | 4 |
| 16 | 4175981 | Фласхер | 1 |
| 17 | M430610 | Винт | 1 |
| 18 | A590906 | Пружинная шайба | 1 |
| 24 | 4465376 | Блок | 1 |
| 25 | 2047938 | Жгут проводов | 1 |
| 27 | 9748726 | Кронштейн | 1 |
| 28 | J900660 | Болт | 2 |
| 29 | A590906 | Пружинная шайба | 2 |
| 30 | A590106 | Плоская шайба | 2 |
| 31 | 4252767 | Кронштейн | 6 |
| 32 | J900610 | Болт | 6 |
| 33 | A590906 | Пружинная шайба | 6 |
| 35 | 4361302 | Динамик | 1 |
| 36 | 4364504 | Решётка | 1 |
| 37 | J680414 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
