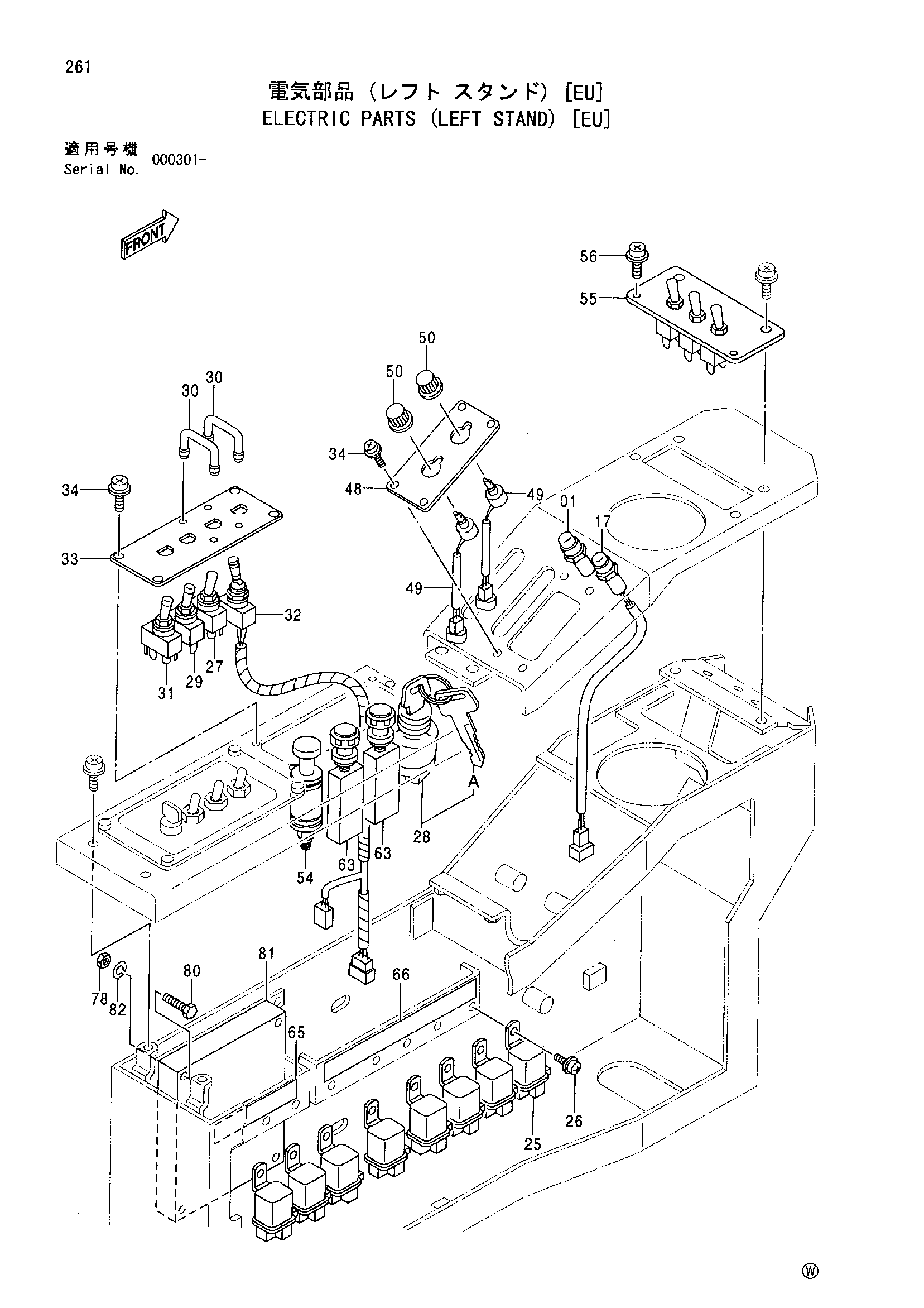

Электрооборудование (левый стойка) [EU] — HITACHI SCX900HD-C
Заводская схема «Электрооборудование (левый стойка) [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (левый стойка) [EU] HITACHI SCX900HD-C](/catalog-drawings/08/08816c7e-2f2d-4f5a-967e-7e29e0cf8e42.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4388669 | Рамп | 1 |
| 17 | 4360757 | Фонарь пилотный | 1 |
| 25 | 4251588 | Реле | 8 |
| 26 | J460616 | Винт с шайбой | 8 |
| 27 | 4414748 | Выключатель | 1 |
| 29 | 4372201 | Выключатель | 1 |
| 30 | 4370932 | Рукоятка | 2 |
| 31 | 4383527 | Выключатель | 1 |
| 32 | 8078425 | Выключатель | 1 |
| 33 | 2044624 | Крышка | 1 |
| 34 | J680412 | Винт с шайбой | 8 |
| 48 | 3087943 | Крышка | 1 |
| 49 | 4371245 | Датчик угла | 2 |
| 50 | 4370931 | Ручка | 2 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 8063972 | Панель управление | 1 |
| 56 | J680412 | Винт с шайбой | 2 |
| 63 | 4239945 | Выключатель | 2 |
| 65 | 3074105 | Информационная табличка | 1 |
| 66 | 3096150 | Информационная табличка | 1 |
| 78 | J950006 | Гайка | 4 |
| 80 | J900645 | Болт | 4 |
| 81 | 4614226 | Контроллер | 1 |
| 82 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
