Зеркало (стрела подъёмный механизм барабан) — HITACHI SCX900HD-C

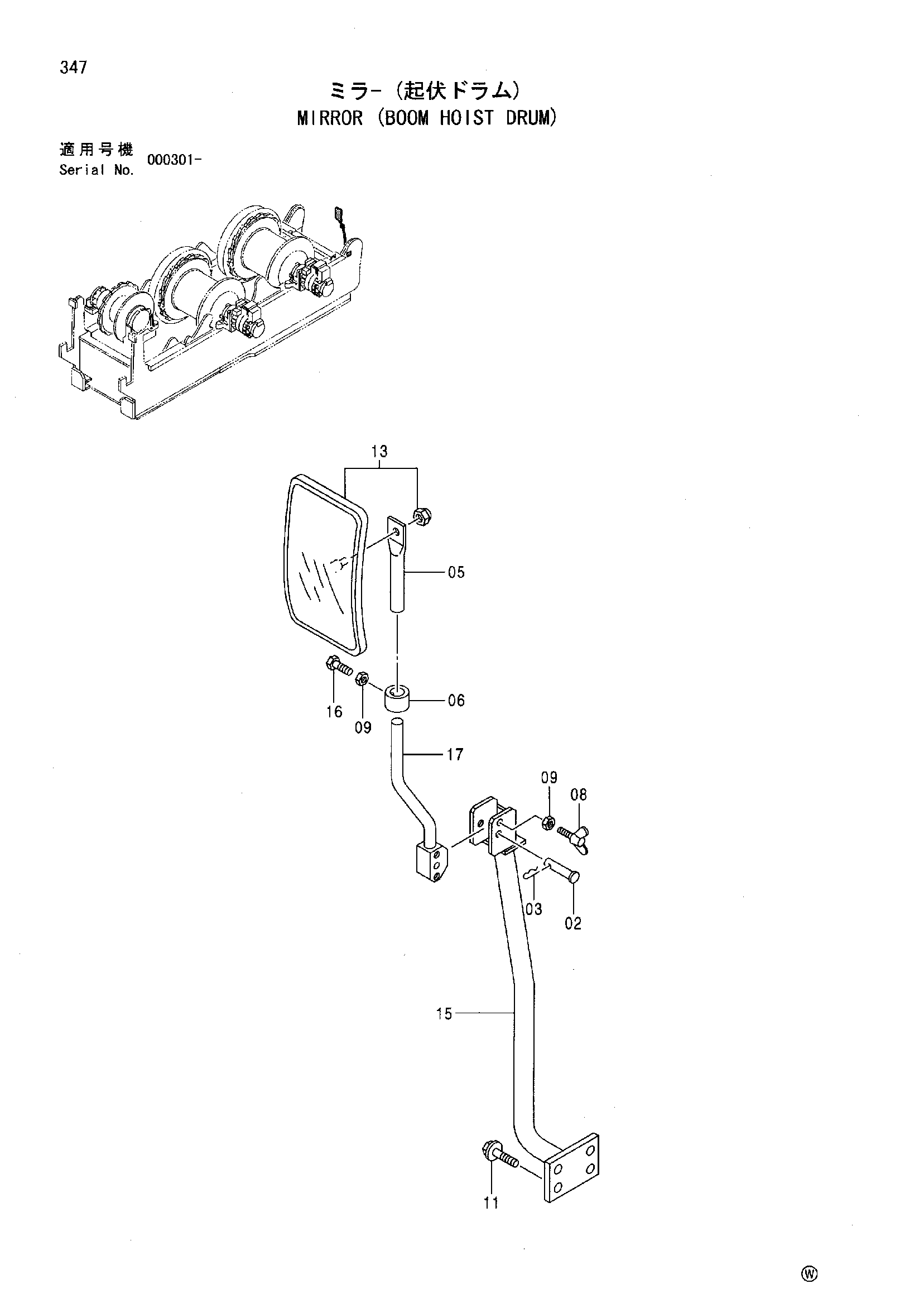

Заводская схема «Зеркало (стрела подъёмный механизм барабан)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4345962 | Палец | 1 |
| 03 | 4022699 | Стопорный палец | 1 |
| 05 | 4344453 | Стойка | 1 |
| 06 | 4345933 | Соединение | 1 |
| 08 | M360825 | Болт винг | 1 |
| 09 | M500807 | Гайка | 2 |
| 11 | J011230 | Болт с шайбой | 4 |
| 11 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 11 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 13 | 4344475 | Зеркало | 1 |
| 15 | 8062071 | Кронштейн | 1 |
| 16 | J900820 | Болт | 1 |
| 17 | 9744381 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
