Противовес опора — HITACHI SCX900HD-C

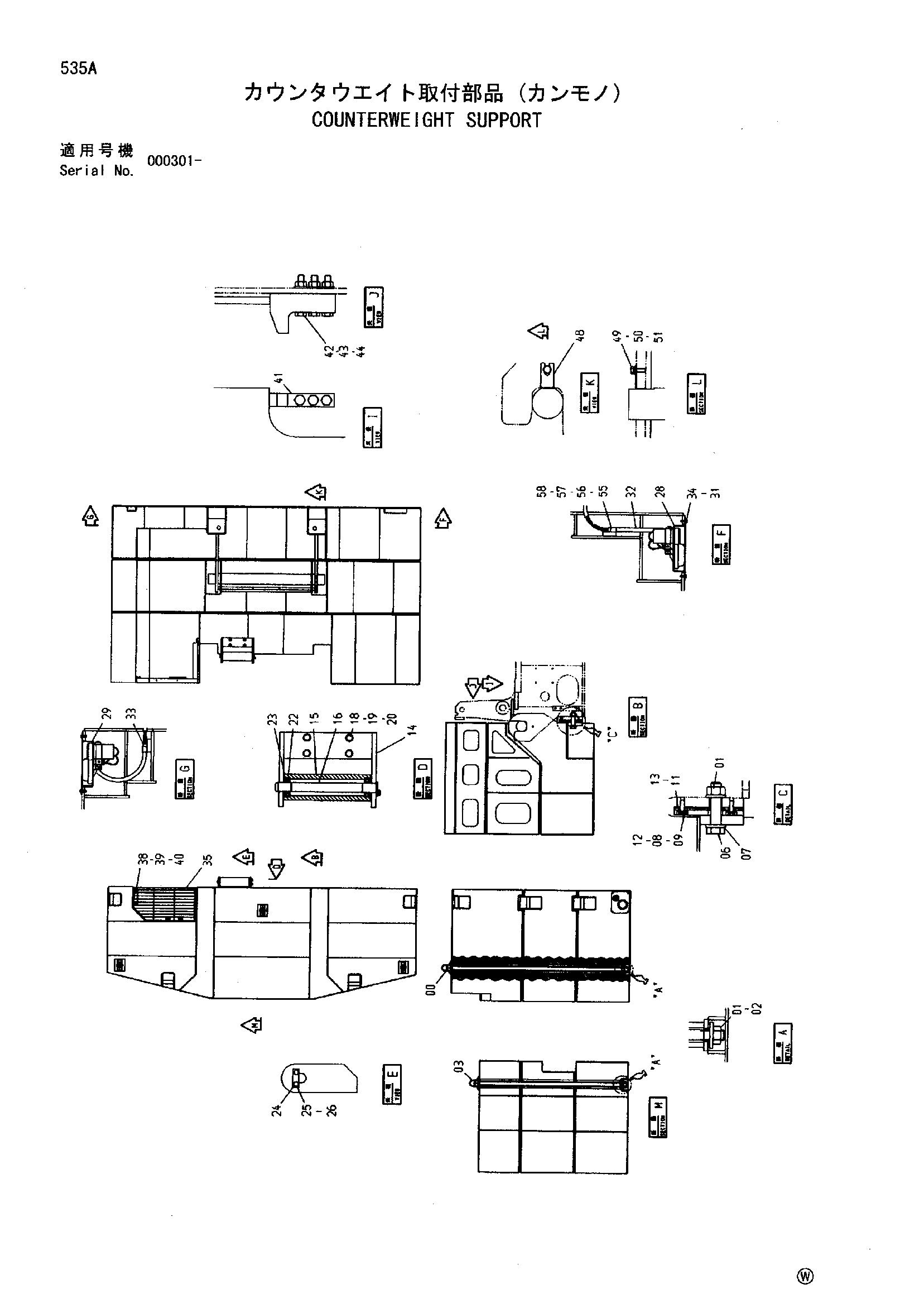

Заводская схема «Противовес опора» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8085796	Болт	2
01	J953039	Гайка	5
02	4293330	Пластина	3
03	8085798	Болт	1
06	J833912	Болт	2
07	4114412	Шайба	4
08	A590914	Пружинная шайба	4
09	J901445	Болт	4
11	4406056	Регулировочная шайба	6
12	4406057	Регулировочная шайба	2
13	4411949	Регулировочная шайба	4
14	9757763	Кронштейн	1
15	4414741	Каток направляющая	1
16	4414742	Палец	1
18	J901440	Болт	4
19	A590914	Пружинная шайба	4
20	A590114	Плоская шайба	4
22	971195	Шариковый подшипник	2
23	940144	Стопорное кольцо	2
24	X4245	Стопорная пластина	1
25	J901016	Болт	2
26	A590910	Пружинная шайба	2
28	7030713	Фонарь боковой	1
29	7030714	Фонарь боковой	1
31	A590906	Пружинная шайба	8
32	4421704	Жгут проводов	1
33	4421705	Жгут проводов	1
34	J900620	Болт	8
35	6020477	Лоувер	1
38	A590910	Пружинная шайба	5
39	A590110	Плоская шайба	5
40	J901025	Болт	5
41	4406720	Кронштейн	2
42	J951024	Гайка	6
43	J932408	Болт	6
44	4085614	Шайба	6
48	4416238	Регулировочная шайба	4
49	J901645	Болт	2
50	A590116	Плоская шайба	2
51	A590916	Пружинная шайба	2
55	J901016	Болт	2
56	A590910	Пружинная шайба	2
57	A590110	Плоская шайба	2
58	4190261	Зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
