Канат направляющая (третий барабан) — HITACHI SCX900HD-C

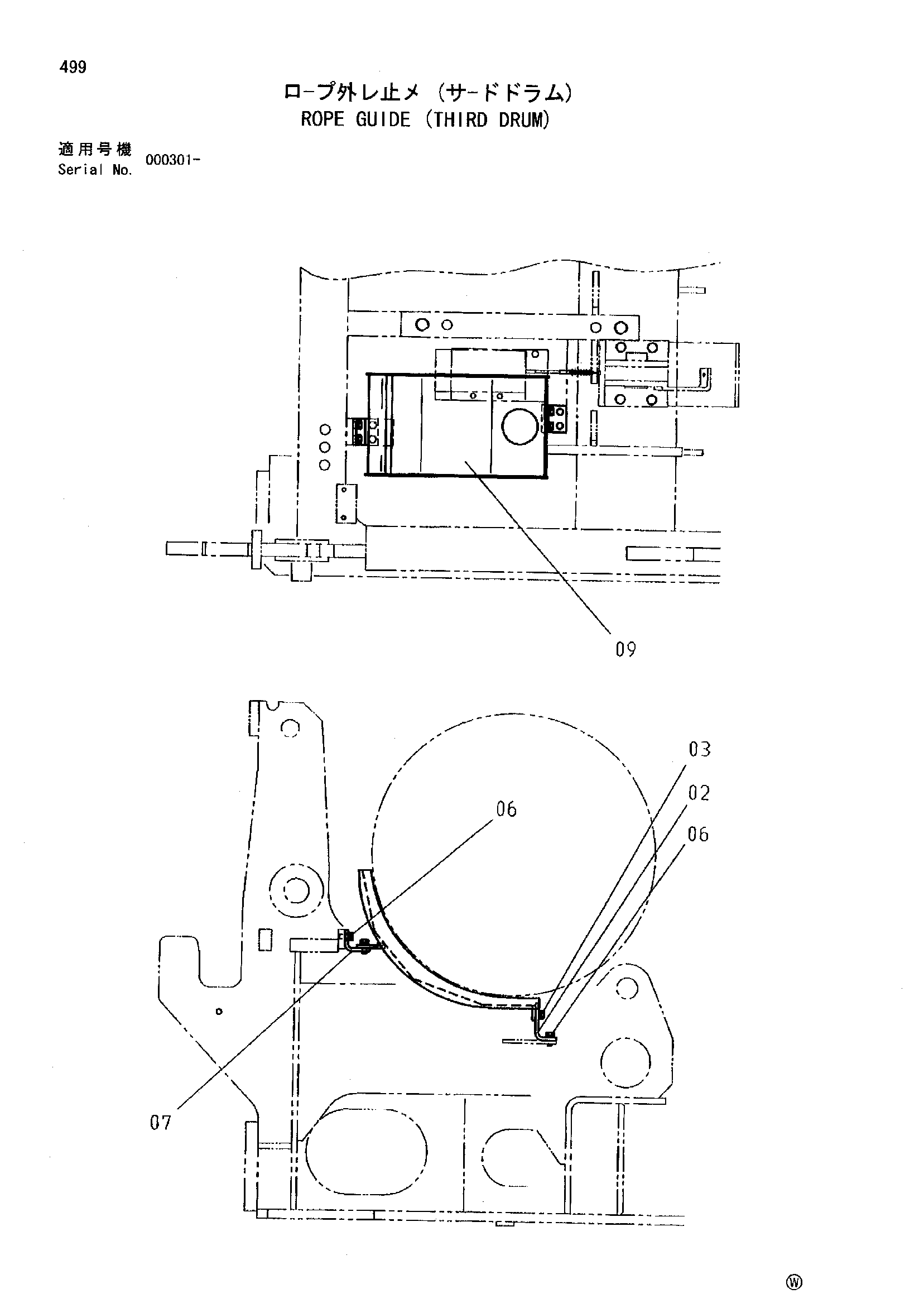

Заводская схема «Канат направляющая (третий барабан)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4455724 | Кронштейн | 1 |
| 03 | J011235 | Болт с шайбой | 2 |
| 03 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 03 | J271235 замена: J222012 | Болт с шайбой | 2 |
| 06 | J011230 | Болт с шайбой | 6 |
| 06 | J271230 замена: J901230 | Болт с шайбой | 6 |
| 06 | J271230 замена: J222012 | Болт с шайбой | 6 |
| 07 | 4463866 | Кронштейн | 1 |
| 09 | 7041300 | Направляющая каната | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
