Пилотный пиипнг (5-2) — HITACHI SCX900HD-C

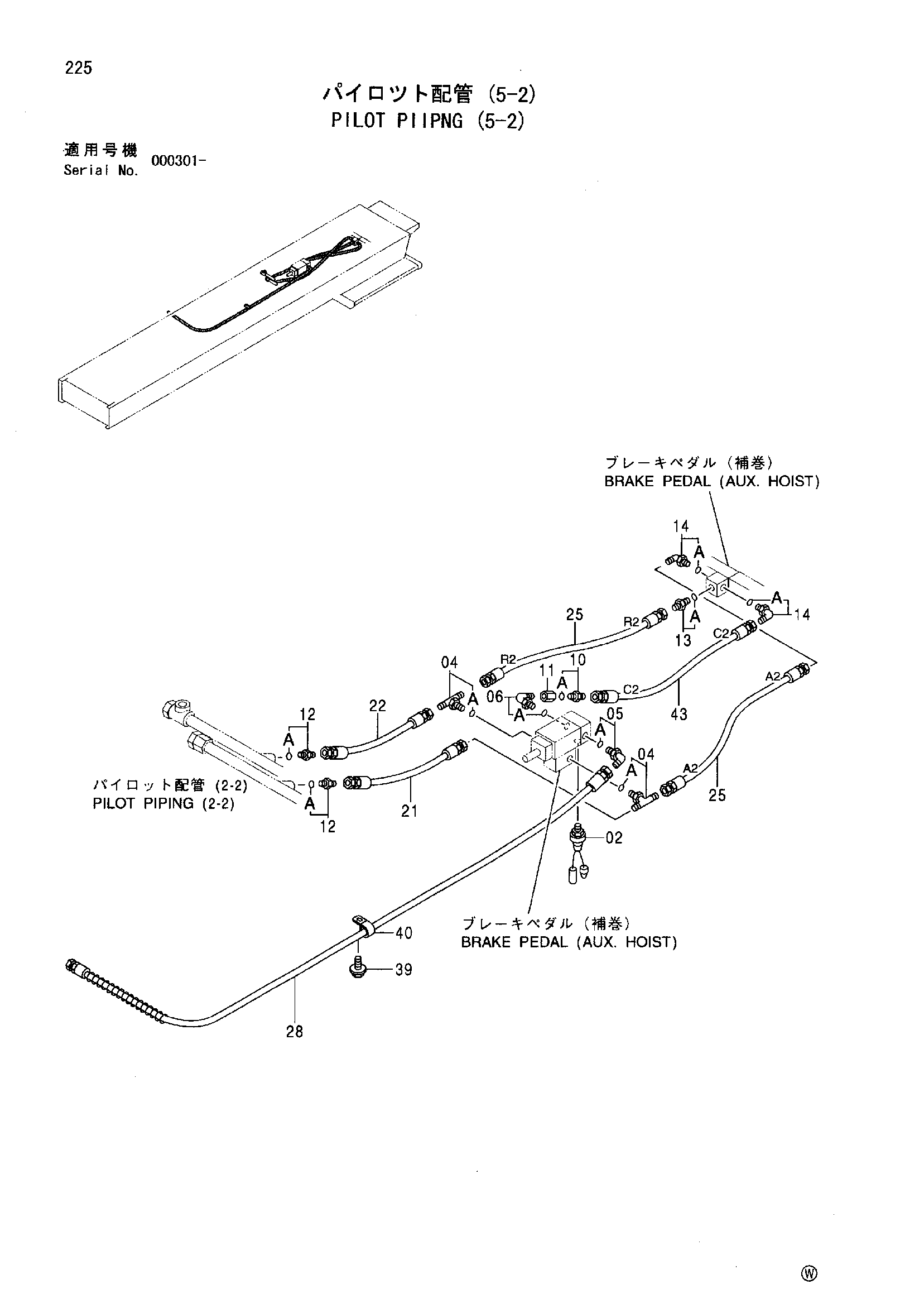

Заводская схема «Пилотный пиипнг (5-2)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4317118 | Датчик давления | 1 |
| 04 | 4226388 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4416599 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4314099 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4200465 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4354795 | Обратный клапан | 1 |
| 12 | 4276965 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154670 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4318410 | Шланг | 1 |
| 22 | 4224451 | Шланг | 1 |
| 25 | 4341693 | Шланг | 2 |
| 28 | 4416612 | Шланг | 1 |
| 39 | J011020 | Болт с шайбой | 1 |
| 39 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 39 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 40 | 4190263 | Зажим | 1 |
| 43 | 4269799 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
