Барабан радиатор (вентилятор) — HITACHI SCX900HD-C

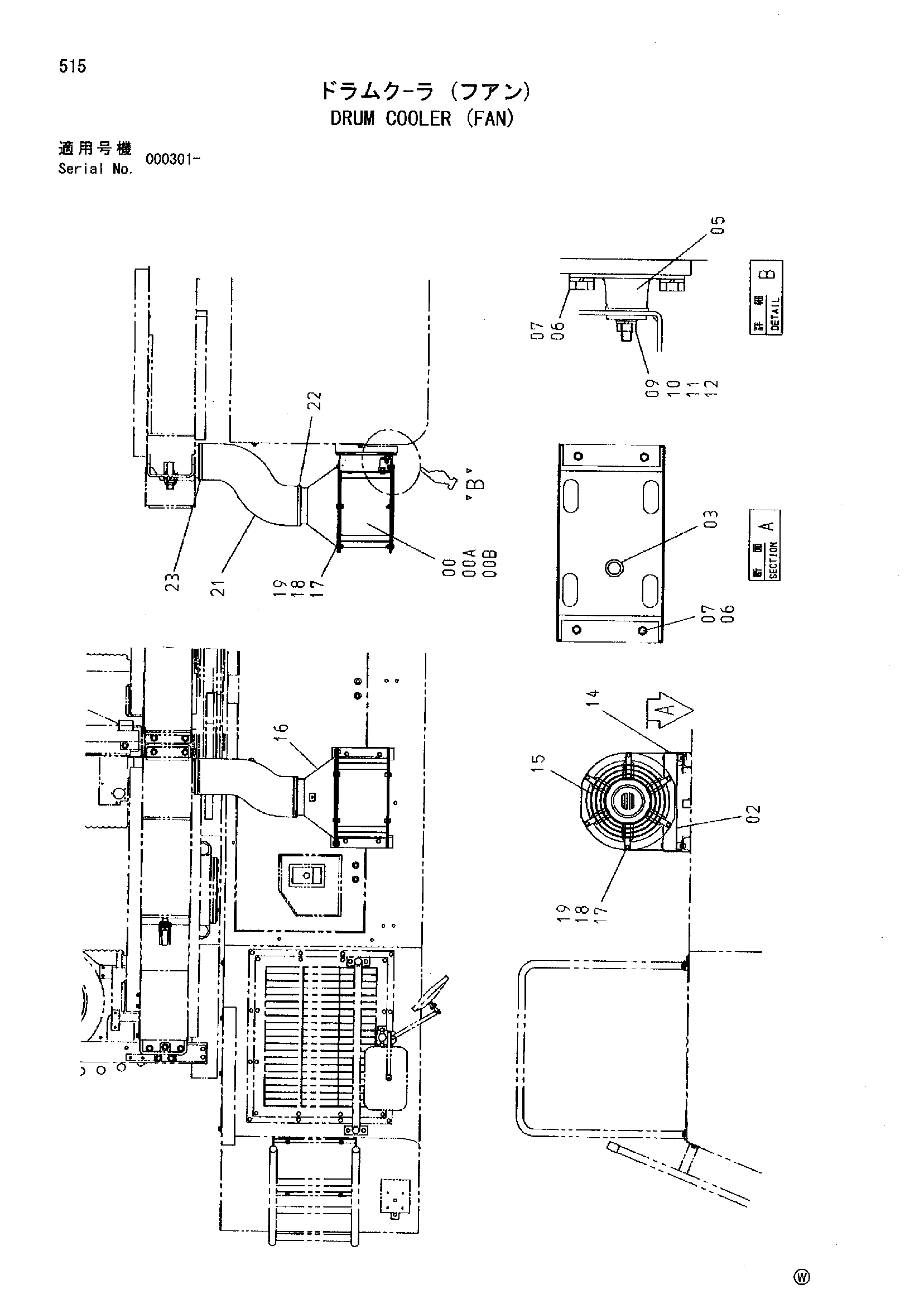

Заводская схема «Барабан радиатор (вентилятор)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343937 | Вентилятор в сборе | 1 |
| 00A | 4350518 | Гидромотор | 1 |
| 00B | 4180922 | Вентилятор | 1 |
| 02 | 8061791 | Кронштейн | 1 |
| 03 | 4177587 | Резиновая прокладка | 1 |
| 05 | 4343992 | Резиновая подушка | 4 |
| 06 | J901020 | Болт | 12 |
| 07 | A590910 | Пружинная шайба | 12 |
| 09 | J217083 | Шайба | 4 |
| 10 | A590108 | Плоская шайба | 4 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | M500807 | Гайка | 4 |
| 14 | 4345626 | Крышка | 2 |
| 15 | 8072689 | Защита вентилятор | 1 |
| 16 | 9743986 | Воздуховод | 1 |
| 17 | J901025 | Болт | 14 |
| 18 | A590910 | Пружинная шайба | 14 |
| 19 | J950010 | Гайка | 14 |
| 21 | 3086355 | Воздушный шланг | 1 |
| 22 | 4221275 | Хомут шланга | 1 |
| 23 | 4420354 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
