Электромагнитный клапан — HITACHI SCX900HD-C

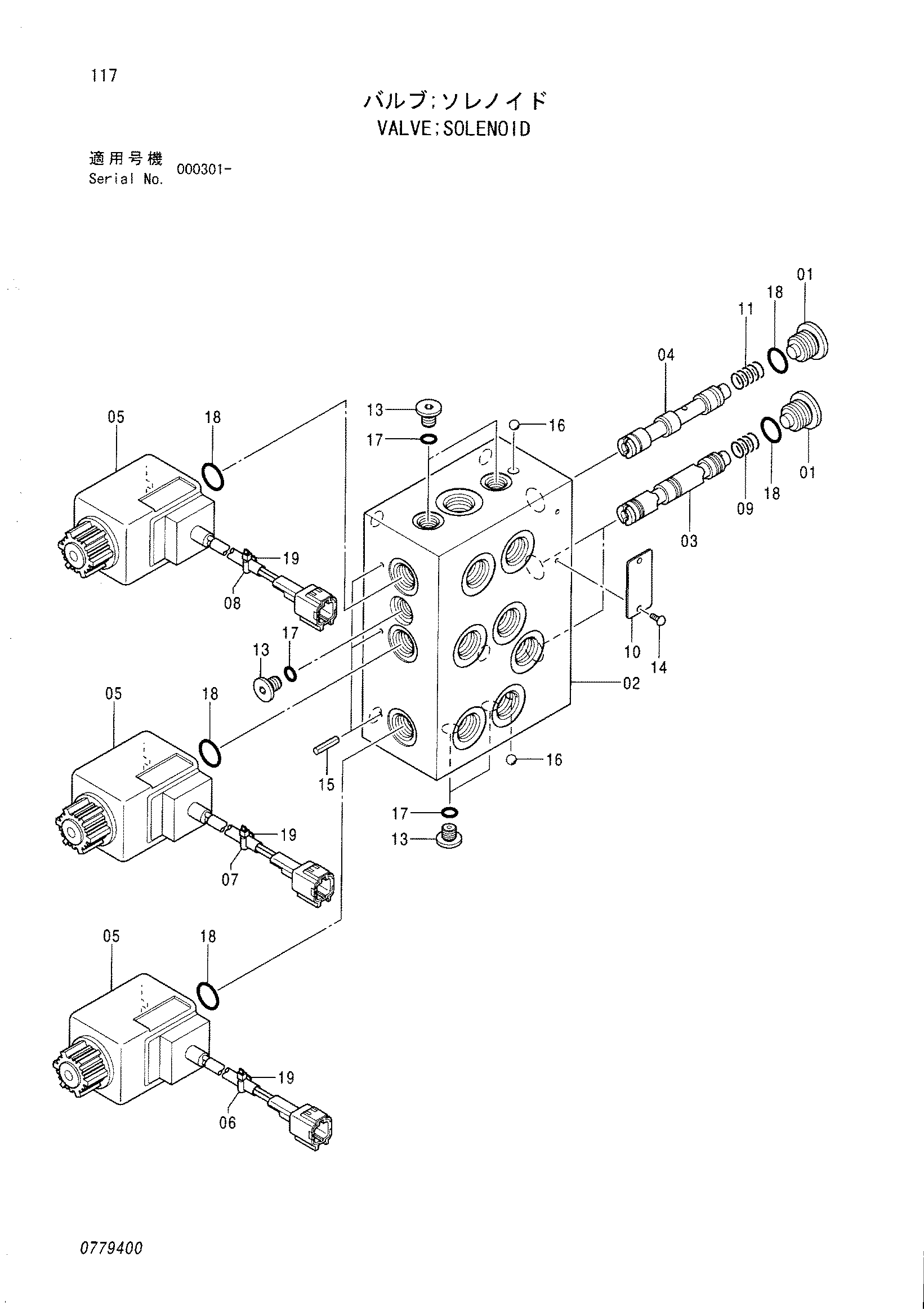

Заводская схема «Электромагнитный клапан» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4402999 | Электромагнитный клапан | 1 | |
| 01 | 0309802 | Пробка | 3 |
| 02 | 0779401 | Корпус | 1 |
| 03 | 0779402 | Золотник | 2 |
| 04 | 0779403 | Золотник | 1 |
| 05 | 0779404 | Соленоид | 3 |
| 06 | 0779405 | Трубка | 1 |
| 07 | 0779406 | Трубка | 1 |
| 08 | 0779407 | Трубка | 1 |
| 09 | 0779408 | Пружина | 2 |
| 11 | 0779409 | Пружина | 1 |
| 13 | 0343512 | Пробка | 5 |
| 14 | M492564 | Приводной винт | 2 |
| 15 | 0668304 | Пружинный штифт | 3 |
| 16 | 0259914 | Стальной шарик | 2 |
| 17 | 4506408 | Уплотнительное кольцо | 5 |
| 18 | 4509180 | Уплотнительное кольцо | 6 |
| 19 | 0779410 | Лента | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
