Таглине трубопроводы (2) — HITACHI SCX900HD-C

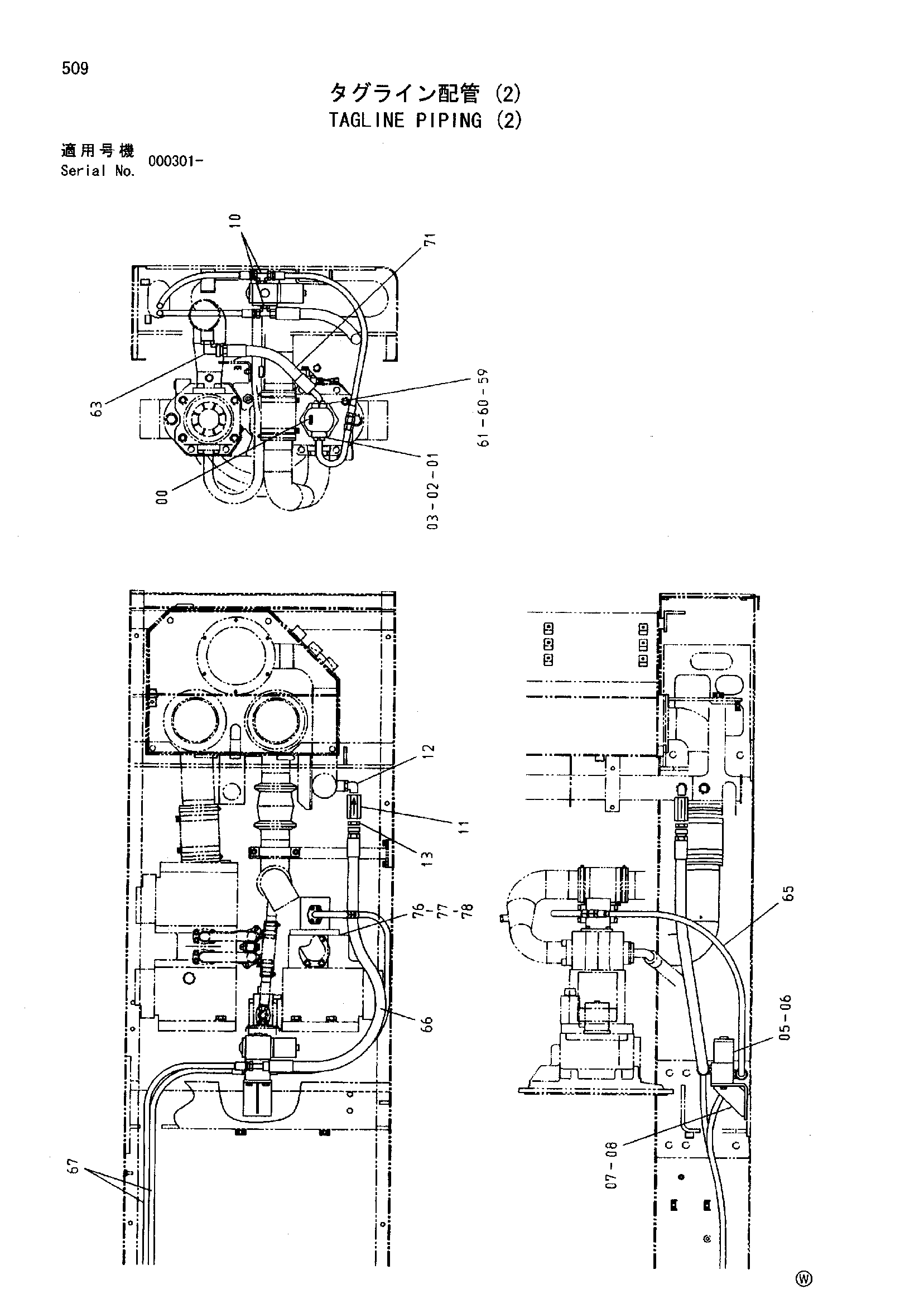

Заводская схема «Таглине трубопроводы (2)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4418849 | Шестерённый насос | 1 |
| 01 | 9743183 | Трубка | 1 |
| 02 | A811030 | Уплотнительное кольцо | 1 |
| 03 | M341036 | Болт с внутренним шестигранником | 4 |
| 05 | 4361100 | Электромагнитный клапан | 1 |
| 06 | 3070573 | Коллектор | 1 |
| 07 | 9753429 | Кронштейн | 1 |
| 08 | J271225 | Болт с шайбой | 2 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Плоская шайба | 1 |
| 10 | A852544 | Тройник | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4163095 | Обратный клапан | 1 |
| 12 | 4174588 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 94-1304 | Адаптер | 1 |
| 59 | 986910 | Разъёмный фланец | 2 |
| 60 | 971489 | Уплотнительное кольцо | 1 |
| 61 | M341030 | Болт с внутренним шестигранником | 4 |
| 63 | 4169596 | Угловой штуцер | 1 |
| 63A | 4506429 | Уплотнительное кольцо | 1 |
| 65 | 4421044 | Шланг | 1 |
| 66 | 4426319 | Шланг | 1 |
| 67 | 4426320 | Шланг | 2 |
| 71 | 4427112 | Шланг | 1 |
| 76 | 4437473 | Фланец | 1 |
| 77 | 4434617 | Муфта | 1 |
| 78 | M341225 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
