Пилотные гидролинии (третий барабан) — HITACHI SCX900HD-C

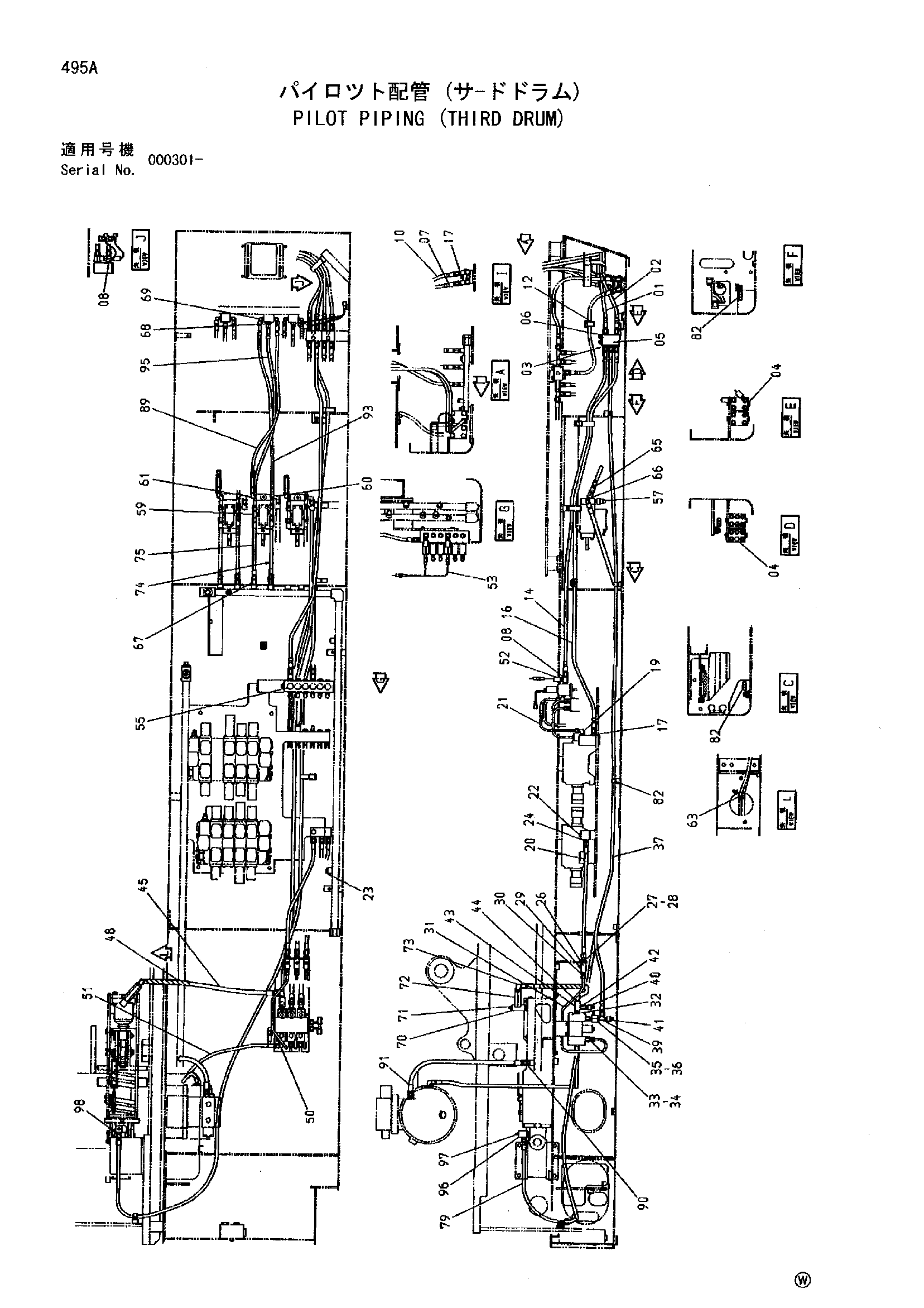

Заводская схема «Пилотные гидролинии (третий барабан)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4319150 | Шланг | 1 |
| 02 | 4319151 | Шланг | 1 |
| 03 | 4200467 | Адаптер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4093624 | Пробка | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4314477 | Челночный клапан | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 06 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 06 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 07 | 4390648 | Шланг | 1 |
| 08 | 4338768 | Тройник | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4390648 | Шланг | 1 |
| 12 | 4259817 | Зажим | 1 |
| 14 | 4203141 | Нейлоновый шланг | 1 |
| 16 | 4258881 | Нейлоновый шланг | 1 |
| 17 | 4200467 | Адаптер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4317622 | Штуцер трубки | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4269838 | Шланг | 1 |
| 21 | 4386998 | Трубка | 1 |
| 22 | 4093624 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4092534 | Пробка | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4200467 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4338545 | Переходник | 1 |
| 27 | A590916 | Пружинная шайба | 1 |
| 28 | 4202531 | Гайка | 1 |
| 29 | 94-2022 | Пробка | 1 |
| 30 | 4130170 | Штуцер трубки | 1 |
| 31 | 3071094 | Трубка | 1 |
| 32 | 4334532 | Пилотный клапан | 1 |
| 33 | 4317623 | Штуцер трубки | 1 |
| 34 | 964255 | Уплотнительное кольцо | 1 |
| 35 | 4350510 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4346128 | Штуцер | 1 |
| 37 | 4319149 | Шланг | 1 |
| 39 | 4307265 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4331359 | Датчик давления | 1 |
| 41 | 4254563 | Датчик давления | 1 |
| 41A | 4113154 | Уплотнительное кольцо | 1 |
| 42 | 4345898 | Переходник | 1 |
| 42A | 4506408 | Уплотнительное кольцо | 1 |
| 43 | 4343191 | Переходник S | 1 |
| 44 | 4219345 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4304467 | Шланг | 1 |
| 47 | 4336625 | Переходник | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4044420 | Защитный кожух | 1 |
| 50 | 4154671 | Угловой штуцер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4218429 | Шланг | 1 |
| 52 | 4286171 | Датчик давления | 1 |
| 53 | 4444825 | Жгут проводов | 1 |
| 55 | 4395251 | Электромагнитный клапан | 1 |
| 57 | 4317118 | Датчик давления | 1 |
| 59 | 4226388 | Тройник | 2 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4416599 | Угловой штуцер | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4314099 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 2 |
| 63 | 4190265 | Зажим | 1 |
| 65 | 4200465 | Адаптер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4354795 | Обратный клапан | 1 |
| 67 | 4276965 | Адаптер | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4200465 | Адаптер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4154670 | Угловой штуцер | 2 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4406351 | Переходник S | 1 |
| 70A | 4506418 | Уплотнительное кольцо | 1 |
| 71 | 4346128 | Штуцер | 1 |
| 72 | 4406353 | Переходник | 1 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
| 73 | 4154672 | Угловой штуцер | 1 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 74 | 4318410 | Шланг | 1 |
| 75 | 4224451 | Шланг | 1 |
| 79 | 4420450 | Шланг | 1 |
| 82 | 4259817 | Зажим | 4 |
| 89 | 4269799 | Шланг | 1 |
| 90 | 4210361 | Адаптер | 1 |
| 90A | 4506418 | Уплотнительное кольцо | 1 |
| 91 | 4304464 | Шланг | 1 |
| 93 | 4341693 | Шланг | 1 |
| 95 | 4341693 | Шланг | 1 |
| 96 | 4344884 | Переходник S | 1 |
| 96A | 4509180 | Уплотнительное кольцо | 1 |
| 97 | 4346128 | Штуцер | 1 |
| 98 | 4221290 | Адаптер | 1 |
| 98A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
