Рычаг управления (левый) [EU] — HITACHI SCX900HD-C

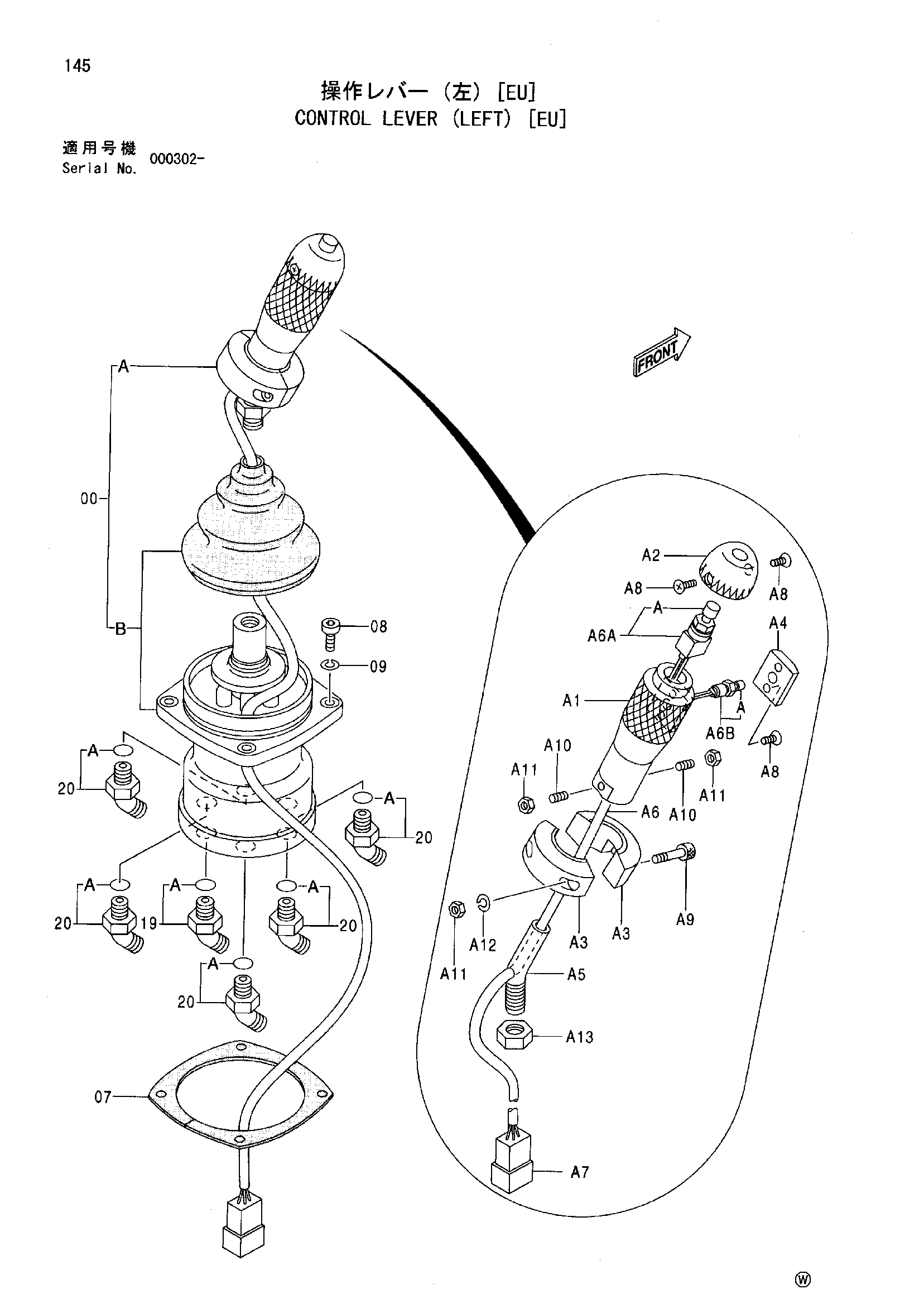

Заводская схема «Рычаг управления (левый) [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг управления (левый) [EU] HITACHI SCX900HD-C](/catalog-drawings/51/51550799-7281-4100-81f1-5ac97af81cda.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9228175 | Рычаг L | 1 |
| 00A | 7044477 | Рукоятка | 1 |
| 00A1 | 3073790 | Рукоятка | 1 |
| 00A2 | 4357491 | Рукоятка наружный | 1 |
| 00A3 | 3073789 | Опора | 2 |
| 00A4 | 4357490 | Сиденье | 1 |
| 00A5 | 4604537 | Трубка | 1 |
| 00A6 | 9760996 | Жгут проводов | 1 |
| 00A6 | 4338448 | Выключатель пусхбут. | 1 |
| 00A6 | 4459313 | Колпачок | 1 |
| 00A6 | 4323640 | Выключатель пусхбут. | 1 |
| 00A6 | 4459314 | Колпачок | 1 |
| 00A7 | 4605493 | Разъём | 1 |
| 00A8 | J660310 | Винт | 4 |
| 00A9 | M340520 | Болт с внутренним шестигранником | 2 |
| 00A1 | 4357606 | Установочный винт | 2 |
| 00A1 | J230005 | Гайка | 4 |
| 00A1 | J251005 | Пружинная шайба | 2 |
| 00A1 | 4604541 | Стопорная гайка | 1 |
| 00B | 4604527 | Пилотный клапан | 1 |
| 07 | 4177186 | Пластина резиновый | 1 |
| 08 | M340636 | Болт с внутренним шестигранником | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 19 | 4200472 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4190244 | Угловой штуцер | 5 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
