Крышка группа (левый) [STD] — HITACHI SCX900HD-C

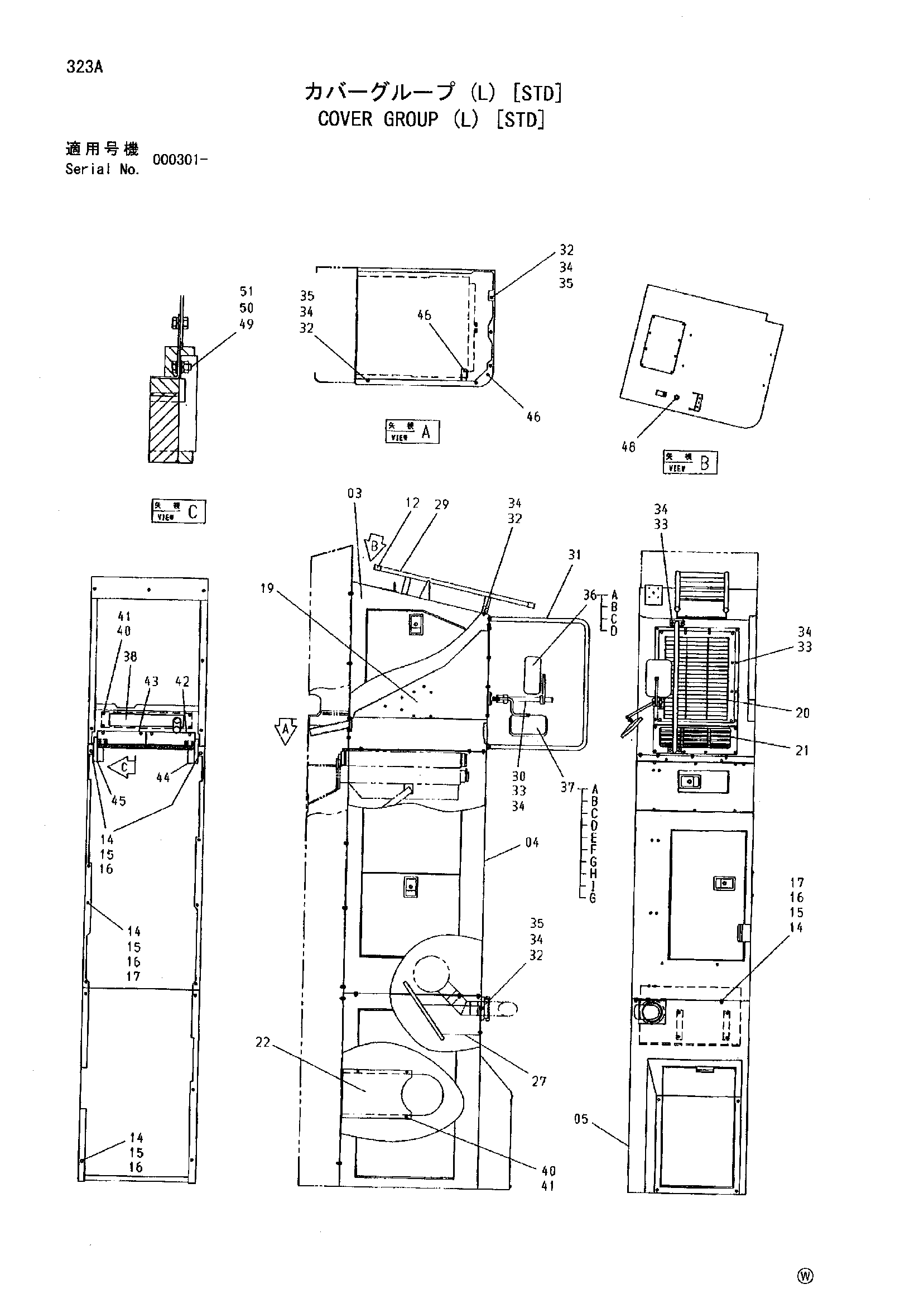

Заводская схема «Крышка группа (левый) [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	9217447	Крышка LF	1
04	9217478	Крышка LM	1
05	9216961	Крышка LR	1
12	4324299	Колпачок	4
14	J901228 замена: J901230	Болт	23
14	J901230	Болт	23
15	A590912	Пружинная шайба	23
16	A590112	Плоская шайба	23
17	J950012	Гайка	20
19	7043109	Воздуховод	1
20	6021265	Лоувер	1
21	7043110	Лоувер 2	1
22	8076064	Крышка	1
27	7035285	Защитный кожух	1
29	8075487	Лестница	1
30	9756496	Стойка	1
31	8089413	Поручень	1
32	J901025	Болт	13
33	J901020	Болт	32
34	A590910	Пружинная шайба	45
35	A590110	Плоская шайба	9
36	9158334	Зеркало	1
36A	4331348	Зеркало	1
36B	9756937	Стойка	1
36C	4425481	Хомут	1
36D	J010850	Болт с шайбой	2
36D	J260850 замена: J900850	Болт с шайбой	2
36D	J260850 замена: A590108	Болт с шайбой	2
37	9179522	Зеркало	1
37A	4331348	Зеркало	1
37B	8074055	Стойка	1
37C	9756938	Кронштейн	1
37D	4425481	Хомут	1
37E	J010850	Болт с шайбой	2
37E	J260850 замена: J900850	Болт с шайбой	2
37E	J260850 замена: A590108	Болт с шайбой	2
37F	J900625	Болт	2
37G	M500605	Гайка	2
37H	4172172	Тарельчатая пружина	4
37I	A590112	Плоская шайба	2
37J	J950012	Гайка	2
38	7036195	Крышка	1
40	J901020	Болт	11
41	A590910	Пружинная шайба	11
42	9760654	Крышка	1
43	9760655	Крышка	1
44	9760664	Кронштейн	1
45	9760665	Кронштейн	1
46	4161289	Резиновая втулка	2
48	94-2809	Резиновая втулка	1
49	J901025	Болт	4
50	A590910	Пружинная шайба	4
51	A590110	Плоская шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
