Крюк ограничитель подъёма предотвращение устройство (стрела)[EU] — HITACHI SCX900HD-C
Заводская схема «Крюк ограничитель подъёма предотвращение устройство (стрела)[EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

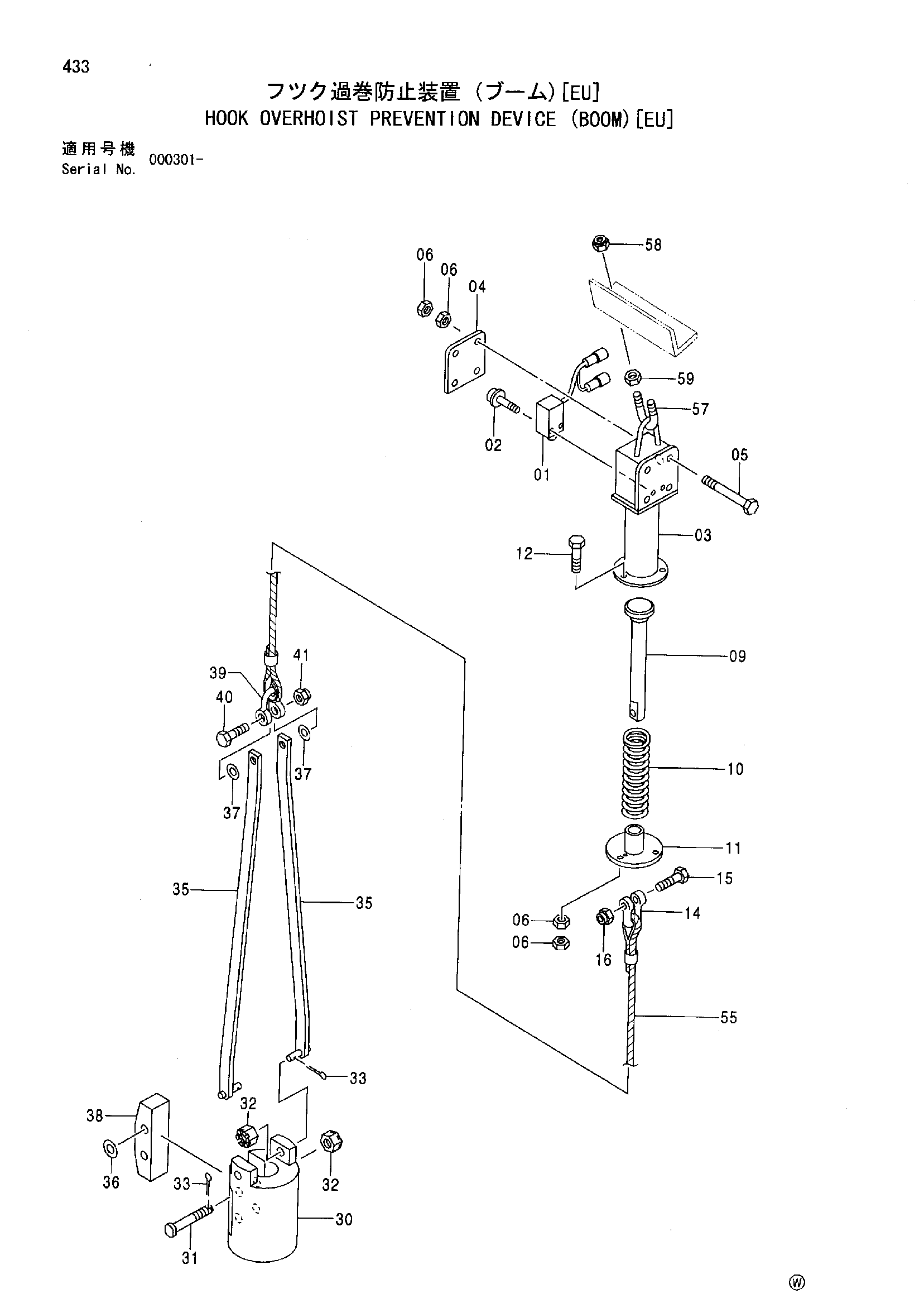

![Схема Крюк ограничитель подъёма предотвращение устройство (стрела)[EU] HITACHI SCX900HD-C](/catalog-drawings/a1/a155f7d8-9bff-4109-bafc-a5a5bc2a9328.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9221985 | Крюк ограничитель | 1 | |
| 01-1 | 9233995 | Выключатель в сборе | 1 |
| 01 | 4611625 | Выключатель концевой | 1 |
| 02 | J450425 | Винт с шайбой | 2 |
| 03 | 8094489 | Короб выключатель | 1 |
| 04 | 4476998 | Крышка | 1 |
| 05 | J900880 | Болт | 4 |
| 06 | M500807 | Гайка | 14 |
| 09 | 4323210 | Ответная планка | 1 |
| 10 | 4477008 | Пружина растяжения | 1 |
| 11 | 9759129 | Крышка | 1 |
| 12 | J900830 | Болт | 3 |
| 14 | 4048478 | Серьга | 1 |
| 15 | J901045 | Болт | 1 |
| 16 | M660010 | U-образная гайка | 1 |
| 30-4 | 9165582 | Груз в сборе | 1 |
| 30 | 2027656 | Груз | 1 |
| 31 | 4393660 | Палец | 2 |
| 32 | M531012 | Корончатая гайка | 4 |
| 33 | A762025 | Шплинт | 4 |
| 35 | 8070511 | Штанга | 2 |
| 36 | A590110 | Плоская шайба | 2 |
| 37 | A590112 | Плоская шайба | 2 |
| 38 | 4240369 | Блок | 1 |
| 39 | 4048479 | Серьга | 1 |
| 40 | J901250 | Болт | 1 |
| 41 | M660012 | U-образная гайка | 1 |
| 55 | 9743245 | Канат подвесной | 1 |
| 57 | 4157548 | U-образный болт | 1 |
| 58 | M660010 | U-образная гайка | 2 |
| 59 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
