Противовес опора [STD] — HITACHI SCX900HD-C

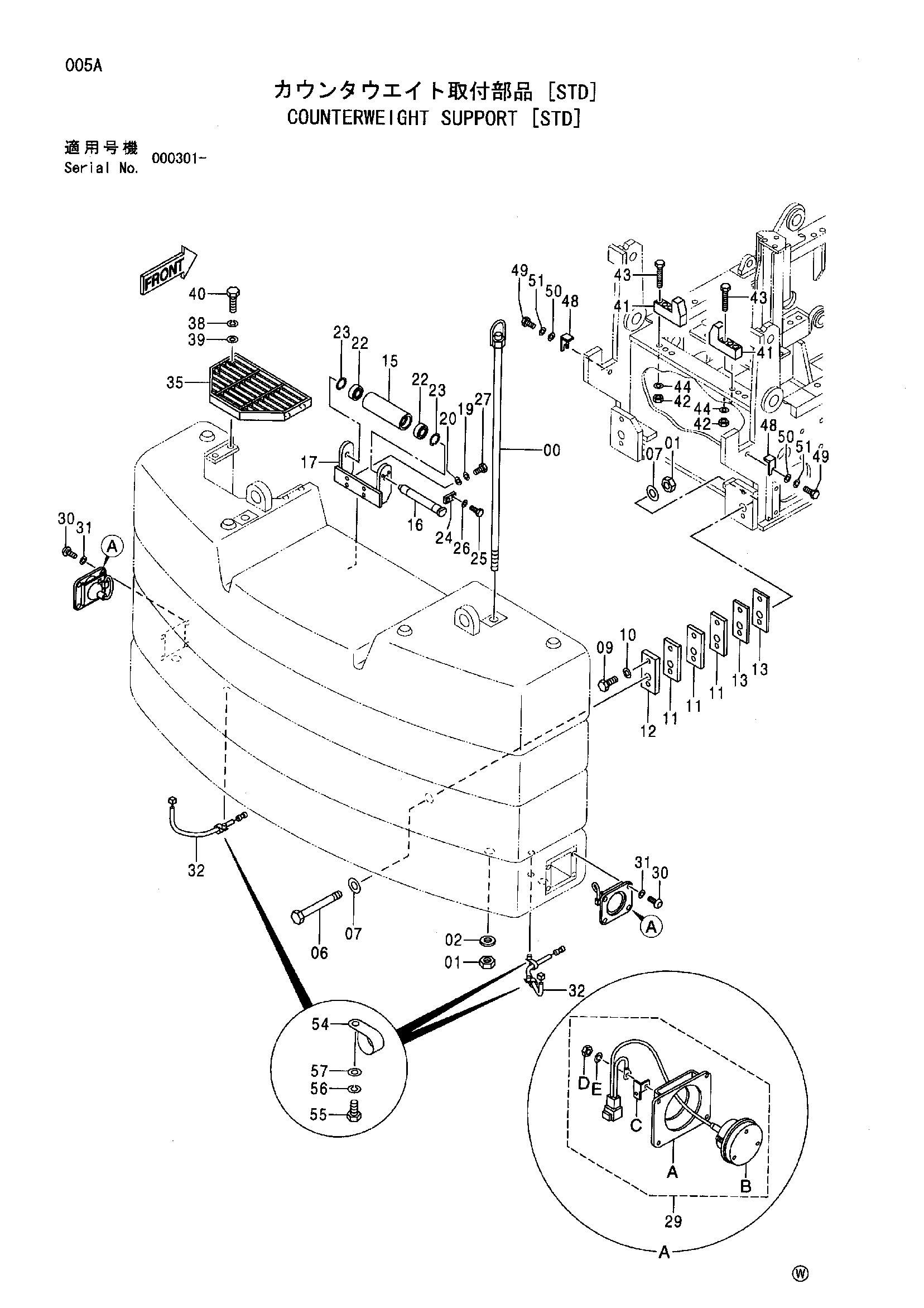

Заводская схема «Противовес опора [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8073265	Болт	2
01	J953039	Гайка	4
02	4293330	Пластина	2
06	J833930	Болт	2
07	4114412	Шайба	4
09	J901445	Болт	4
10	4086894	Шайба	4
11	4406056	Регулировочная шайба 6	6
12	4406057	Регулировочная шайба 19	2
13	4411949	Регулировочная шайба 1.6	4
15	4414741	Каток направляющая	1
16	4414742	Палец	1
17	9756324	Кронштейн	1
19	A590914	Пружинная шайба	4
20	A590114	Плоская шайба	4
22	971195	Шариковый подшипник	2
23	940144	Стопорное кольцо	2
24	X4245	Стопорная пластина	1
25	J901016	Болт	2
26	A590910	Пружинная шайба	2
27	J901435	Болт	4
29	7035958	Фонарь боковой	2
29A	8075090	Крышка	1
29B	4020829	Фонарь	1
29C	4336874	Кронштейн	1
29D	M500605	Гайка	1
29E	A590906	Пружинная шайба	1
30	J901225	Болт	8
31	A590912	Пружинная шайба	8
32	4419475	Жгут проводов	2
35	6018227	Лоувер	1
38	A590910	Пружинная шайба	4
39	A590110	Плоская шайба	4
40	J901025	Болт	4
41	4406720	Кронштейн	2
42	J951024	Гайка	6
43	J932408	Болт	6
44	4085614	Шайба	6
48	4416238	Регулировочная шайба	4
49	J901645	Болт	2
50	A590116	Плоская шайба	2
51	A590916	Пружинная шайба	2
54	4190261	Зажим	3
55	J901016	Болт	3
56	A590910	Пружинная шайба	3
57	A590110	Плоская шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
