Поворот блокировка (1) [STD] — HITACHI SCX900HD-C

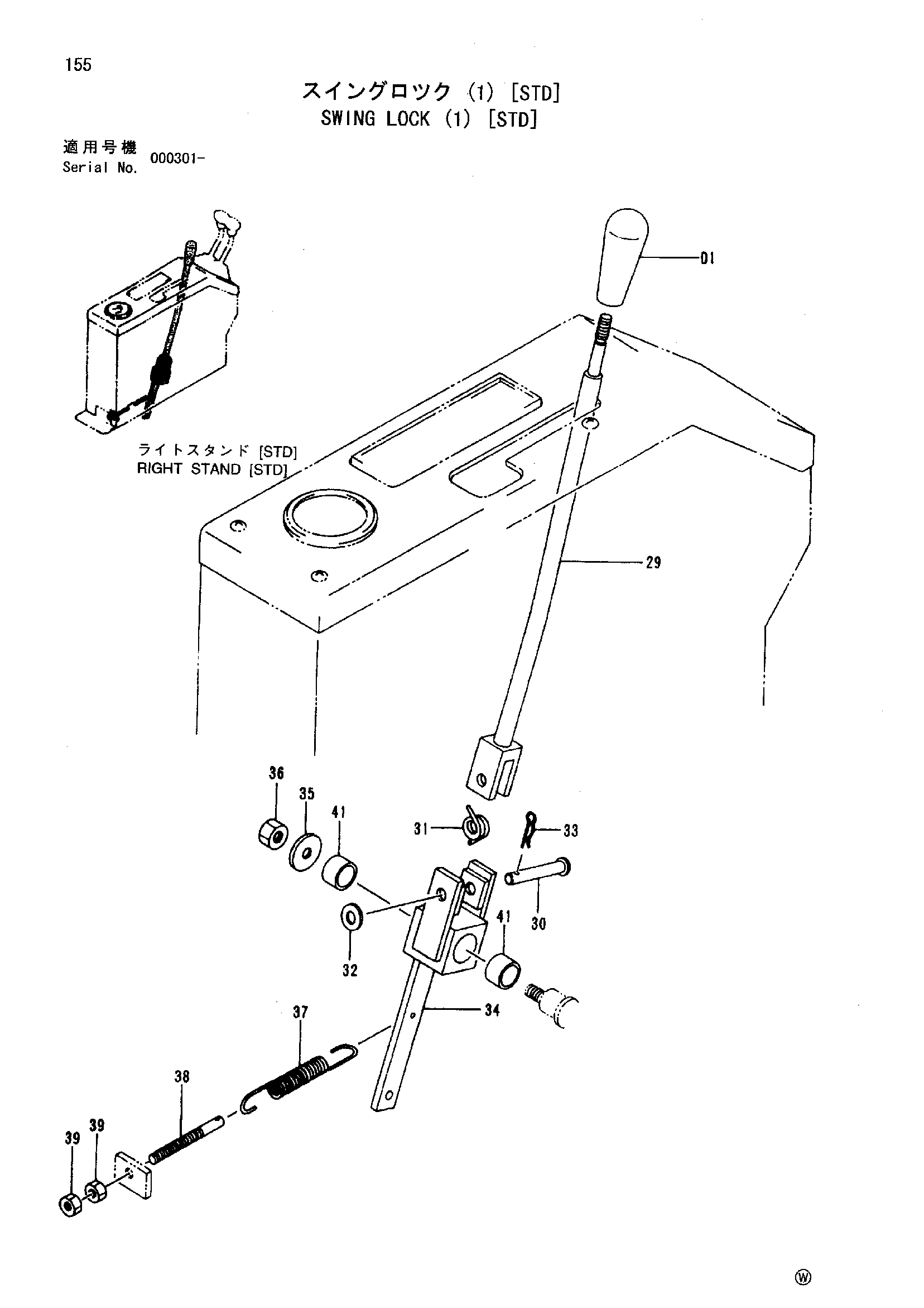

Заводская схема «Поворот блокировка (1) [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4316879	Рукоятка	1
29	9740919	Рычаг	1
30	4317048	Палец	1
31	4339057	Пружина	1
32	A590110	Плоская шайба	1
33	4022698	Стопорный палец	1
34	8056822	Рычаг	1
35	J217083	Шайба	1
36	M660010	U-образная гайка	1
37	443067	Пружина растяжения	1
38	4317068	Шток	1
39	M500807	Гайка	2
41	4075781	Втулка	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
