Тормоз крышка — HITACHI SCX900HD-C

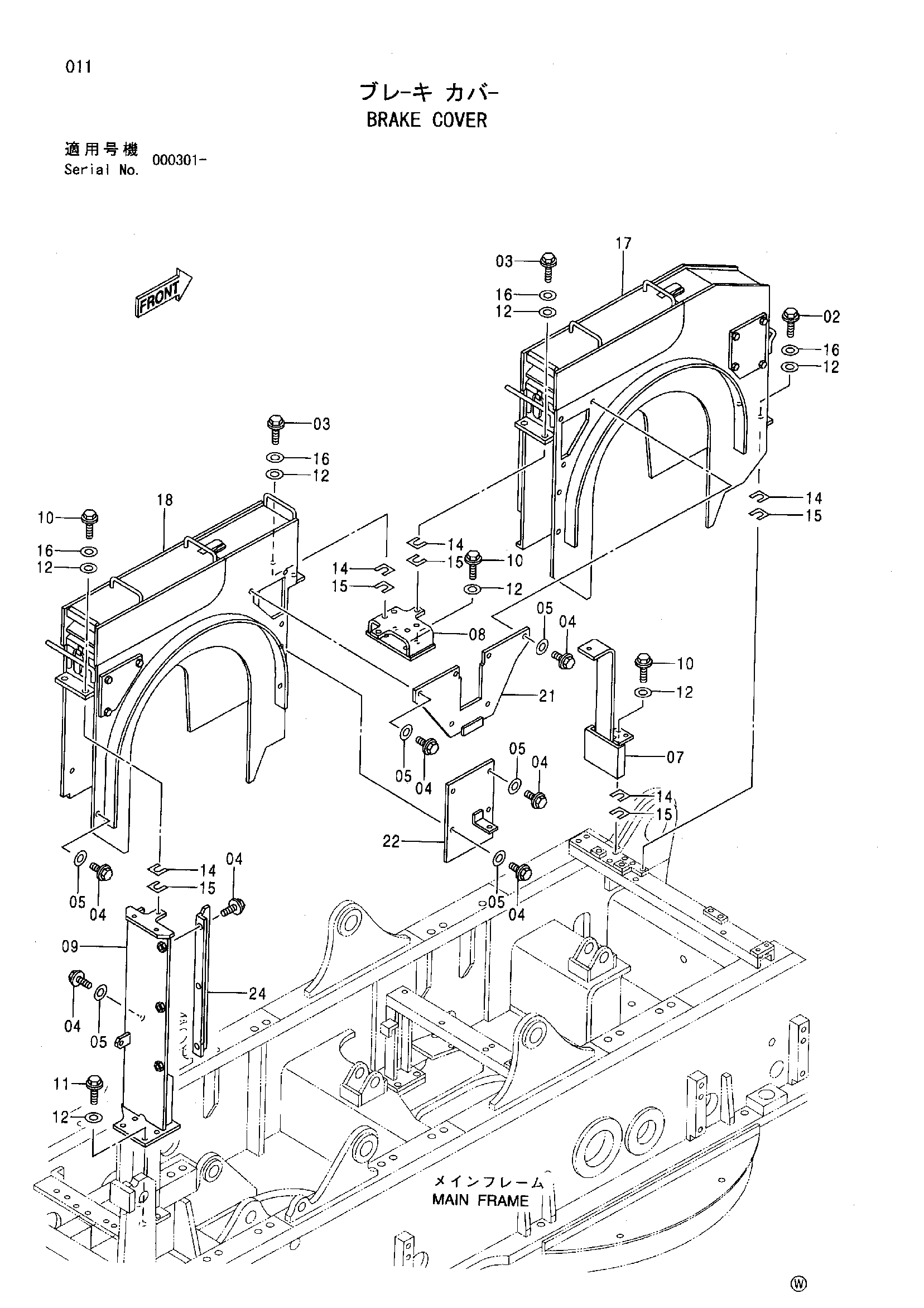

Заводская схема «Тормоз крышка» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J011250 | Болт с шайбой | 2 |
| 02 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 02 | J271250 замена: J222012 | Болт с шайбой | 2 |
| 03 | J011240 | Болт с шайбой | 4 |
| 03 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 03 | J271240 замена: J222012 | Болт с шайбой | 4 |
| 04 | J020825 | Болт с шайбой | 15 |
| 04 | J260825 замена: J900825 | Болт с шайбой | 15 |
| 04 | J260825 замена: A590108 | Болт с шайбой | 15 |
| 05 | J217083 | Шайба | 12 |
| 07 | 8076556 | Стойка | 1 |
| 08 | 8076563 | Кронштейн | 1 |
| 09 | 7036690 | Кронштейн | 1 |
| 10 | J011235 | Болт с шайбой | 9 |
| 10 | J271235 замена: J901235 | Болт с шайбой | 9 |
| 10 | J271235 замена: J222012 | Болт с шайбой | 9 |
| 11 | J011230 | Болт с шайбой | 4 |
| 11 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 11 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 12 | 449490 | Шайба | 19 |
| 14 | 4392501 | Регулировочная шайба 1.6 | 16 |
| 15 | 4392502 | Регулировочная шайба 0.5 | 20 |
| 16 | J222012 | Шайба | 8 |
| 17 | 5006572 | Крышка тормоз | 1 |
| 18 | 5006635 | Крышка тормоз | 1 |
| 21 | 7036691 | Крышка | 1 |
| 22 | 8076639 | Крышка | 1 |
| 24 | 8076558 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
