Крышка двигателя детали (тропикал) — HITACHI SCX900HD-C

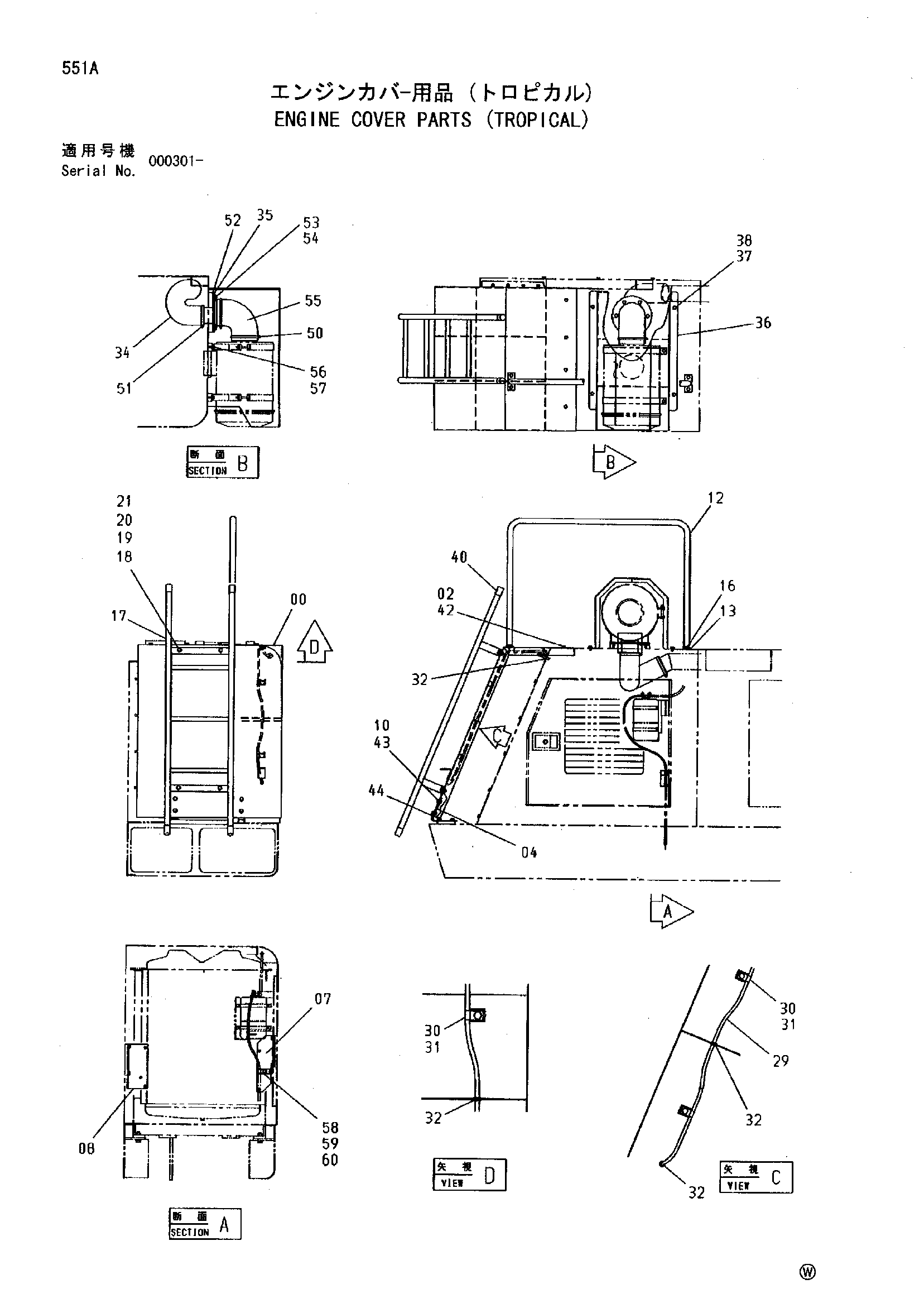

Заводская схема «Крышка двигателя детали (тропикал)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6018419	Крышка передний	1
02	A590910	Пружинная шайба	4
04	4420688	Угол	2
07	8092546	Левый кронштейн	1
08	8092547	Правый кронштейн	1
10	J950010	Гайка	4
12	8076479	Поручень	1
13	4420687	Регулировочная шайба	1
16	J011020	Болт с шайбой	4
16	J271020 замена: J901020	Болт с шайбой	4
16	J271020 замена: J222010	Болт с шайбой	4
17	7036646	Лестница	1
18	J901230	Болт	4
19	A590112	Плоская шайба	4
20	A590912	Пружинная шайба	4
21	J950012	Гайка	4
29	4420812	Жгут проводов	1
30	4190261	Зажим	3
31	J011025	Болт с шайбой	3
31	J271025 замена: J901025	Болт с шайбой	3
31	J271025 замена: J222010	Болт с шайбой	3
32	4161289	Резиновая втулка	4
34	4610646	Воздушный шланг	1
35	9761446	Трубка	1
36	7045014	Крышка	1
37	J011020	Болт с шайбой	4
37	J271020 замена: J901020	Болт с шайбой	4
37	J271020 замена: J222010	Болт с шайбой	4
38	A590110	Плоская шайба	4
40	4324299	Колпачок	4
42	J901020	Болт	4
43	J011020	Болт с шайбой	4
43	J271020 замена: J901020	Болт с шайбой	4
43	J271020 замена: J222010	Болт с шайбой	4
44	J011025	Болт с шайбой	4
44	J271025 замена: J091025	Болт с шайбой	4
44	J271025 замена: J222010	Болт с шайбой	4
50	4420354	Хомут шланга	2
51	4512716	Хомут шланга	2
52	4226269	Крышка	1
53	J901235	Болт	6
54	A590912	Пружинная шайба	6
55	4221469	Резиновый шланг	1
56	A590910	Пружинная шайба	4
57	J901025	Болт	4
58	4190272	Зажим	1
59	J901020	Болт	1
60	A590910	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
