Тормоз рычаг (третий барабан) — HITACHI SCX900HD-C

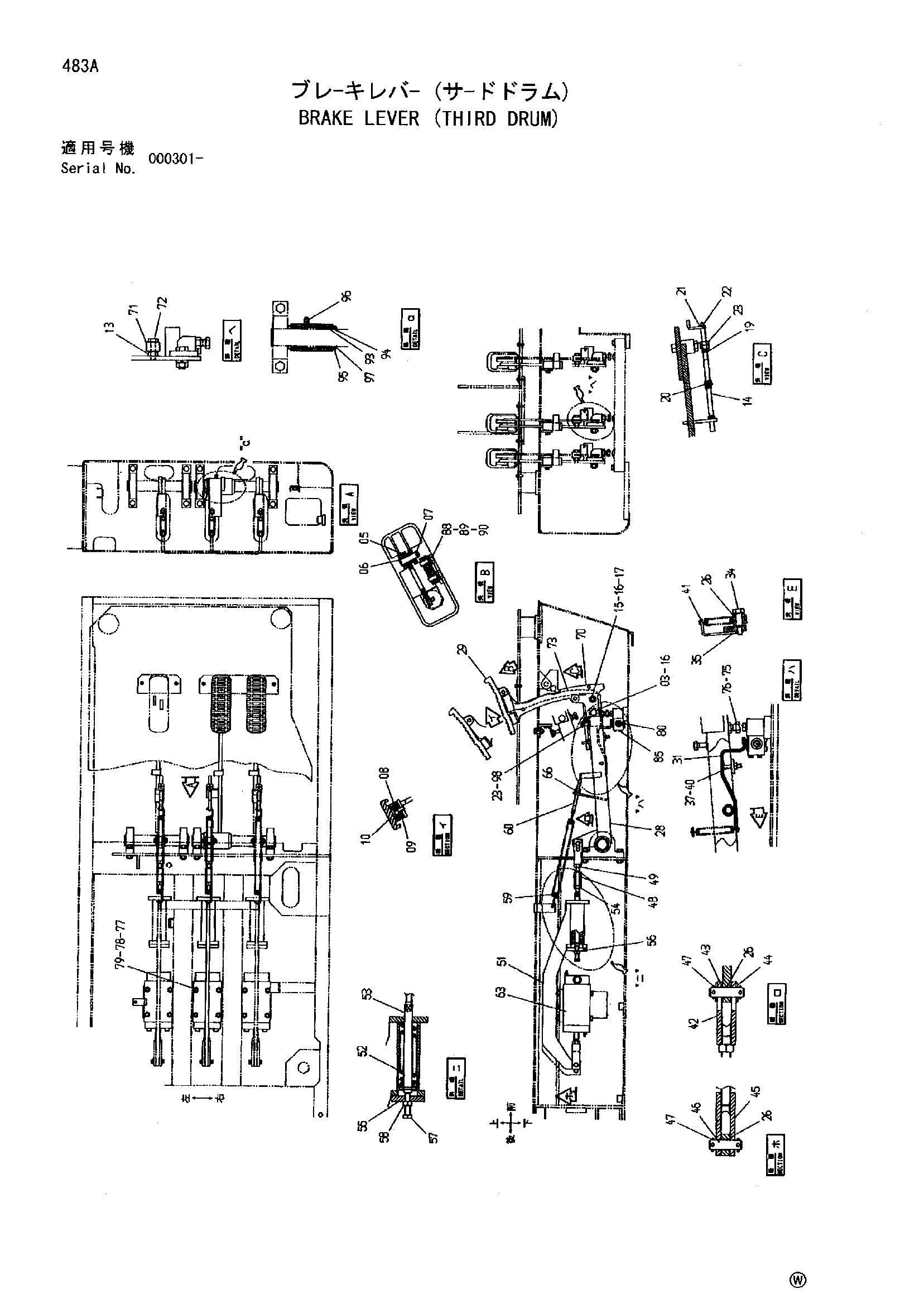

Заводская схема «Тормоз рычаг (третий барабан)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	J901430	Болт	1
05	4317791	Втулка	1
06	4316917	Палец	1
07	A764020	Шплинт	1
08	4317574	Резиновая подушка	1
09	4317526	Проставка	1
10	M340816	Болт с внутренним шестигранником	1
13	J950012	Гайка	1
14	4348442	Шток	1
15	J950014	Гайка	1
16	A590914	Пружинная шайба	2
17	J901440	Болт	1
19	41626	Пружина	2
20	A590110	Плоская шайба	1
21	A590106	Плоская шайба	1
22	A761610	Шплинт	1
23	J950010	Гайка	3
26	4316918	Втулка	4
28	8070525	Рычаг	1
29	2045481	Педаль	1
31	9746172	Рычаг	1
34	4339011	Болт	1
35	A763016	Шплинт	1
37	M500807	Гайка	1
40	M000830	Установочный винт	1
41	4363093	Пружина	1
42	4338965	Концевой вилка(левый)	1
43	4083310	Палец	1
44	A590114	Плоская шайба	2
45	4137317	Концевой вилка(правый)	1
46	4204682	Палец	1
47	A764022	Шплинт	4
48	4317525	Шток	1
49	J955014	Гайка L	1
51	8066776	Рычаг	1
52	4206004	Пружина	1
53	9741000	Шток	1
54	J950014	Гайка	2
55	4318094	Крышка	1
56	M340616	Болт с внутренним шестигранником	4
57	M261250	Болт	1
58	J950012	Гайка	1
59	4391000	Пружина	1
60	4396808	Шток	1
63	4439534	Боостер	1
66	J950010	Гайка	2
70	8069745	Рычаг	1
71	4391033	Резиновая подушка	1
72	M211240	Болт	1
72	J901240	Болт	1
73	8072382	Рычаг блокировка	1
75	J950014	Гайка	1
76	J901440	Болт	1
77	J901006	Болт	4
78	J950010	Гайка	4
79	A590910	Пружинная шайба	4
80	4365304	Пилотный клапан	1
85	M340650	Болт с внутренним шестигранником	2
88	M111025	Болт	2
88	J241025	Болт	2
89	A590910	Пружинная шайба	2
90	A590110	Плоская шайба	2
93	944503	Игольчатый подшипник	2
94	47469	Уплотнение	2
95	445076	Крышка	2
96	J75581	Пресс-маслёнка	1
97	929231	Кольцо	2
98	M261045	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
