Каталог запчастей HITACHI
Левый стойка [STD] — HITACHI SCX900HD-C

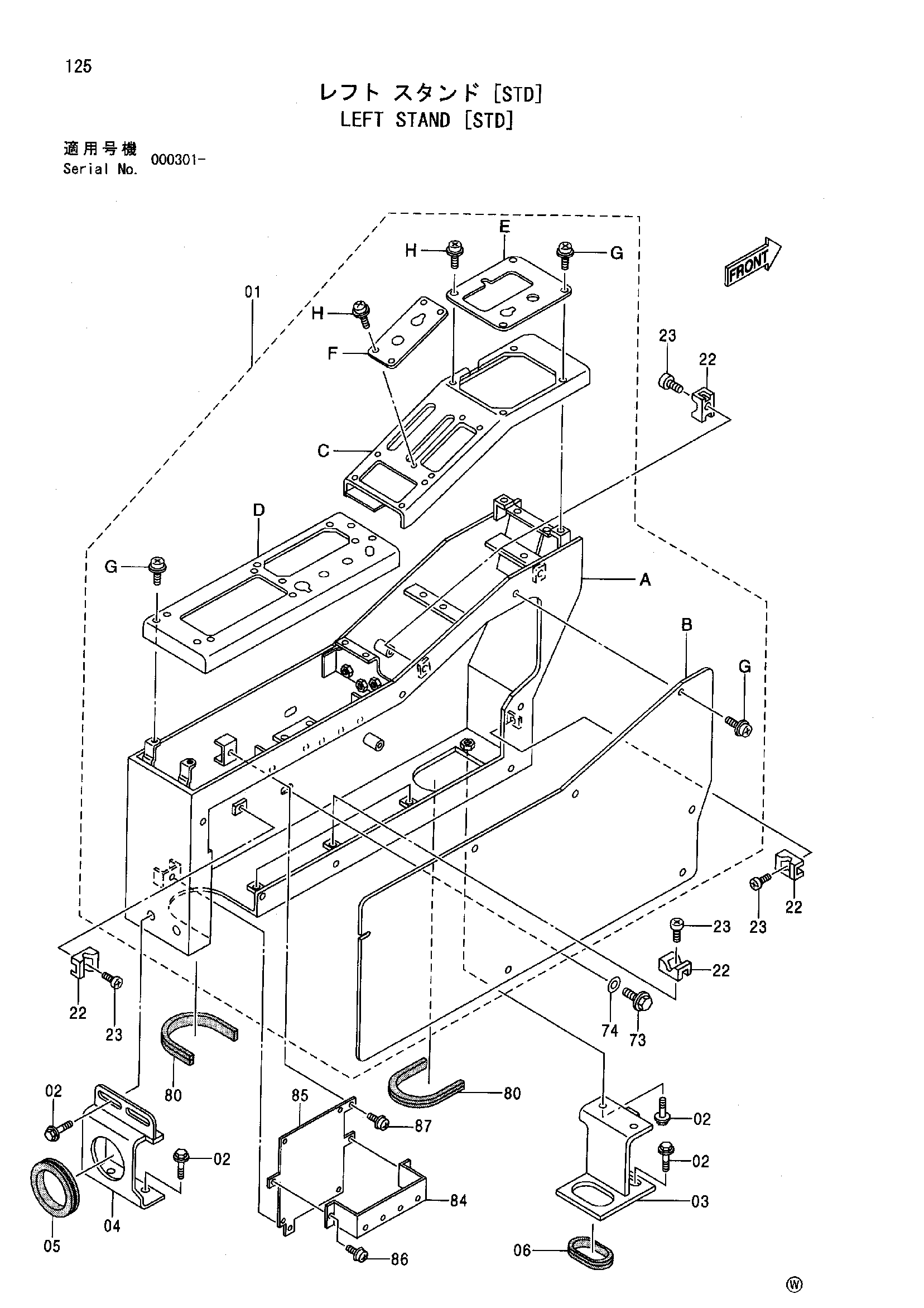

Заводская схема «Левый стойка [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Левый стойка [STD] HITACHI SCX900HD-C](/catalog-drawings/b3/b3ee6b69-1a9c-47a1-b5eb-318bbe79ce48.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7044733 | Стойка | 1 |
| 01A | 6021335 | Стойка | 1 |
| 01B | 4371051 | Крышка | 1 |
| 01C | 6017448 | Панель | 1 |
| 01D | 6018103 | Панель | 1 |
| 01E | 3082693 | Крышка | 1 |
| 01F | 3082694 | Крышка | 1 |
| 01G | J680616 | Винт с шайбой | 13 |
| 01H | J680412 | Винт с шайбой | 6 |
| 02 | J021030 | Болт с шайбой | 8 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 02 | J271030 замена: J222010 | Болт с шайбой | 8 |
| 03 | 8066344 | Кронштейн | 1 |
| 04 | 9742360 | Кронштейн | 1 |
| 05 | 4087462 | Резиновая втулка | 1 |
| 06 | 4357608 | Резиновая втулка | 1 |
| 22 | 4196829 | Направляющая лента | 7 |
| 23 | M430610 | Винт | 7 |
| 73 | J010820 | Болт с шайбой | 2 |
| 73 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 73 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 74 | A590108 | Плоская шайба | 2 |
| 80 | 4382039 | Резиновая прокладка | 2 |
| 84 | 9759442 | Кронштейн | 1 |
| 85 | 4480037 | Кронштейн | 2 |
| 86 | J460620 | Винт с шайбой | 2 |
| 87 | J460616 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
