Стрела ограничитель подъёма предотвращение устройство [EU] — HITACHI SCX900HD-C
Заводская схема «Стрела ограничитель подъёма предотвращение устройство [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

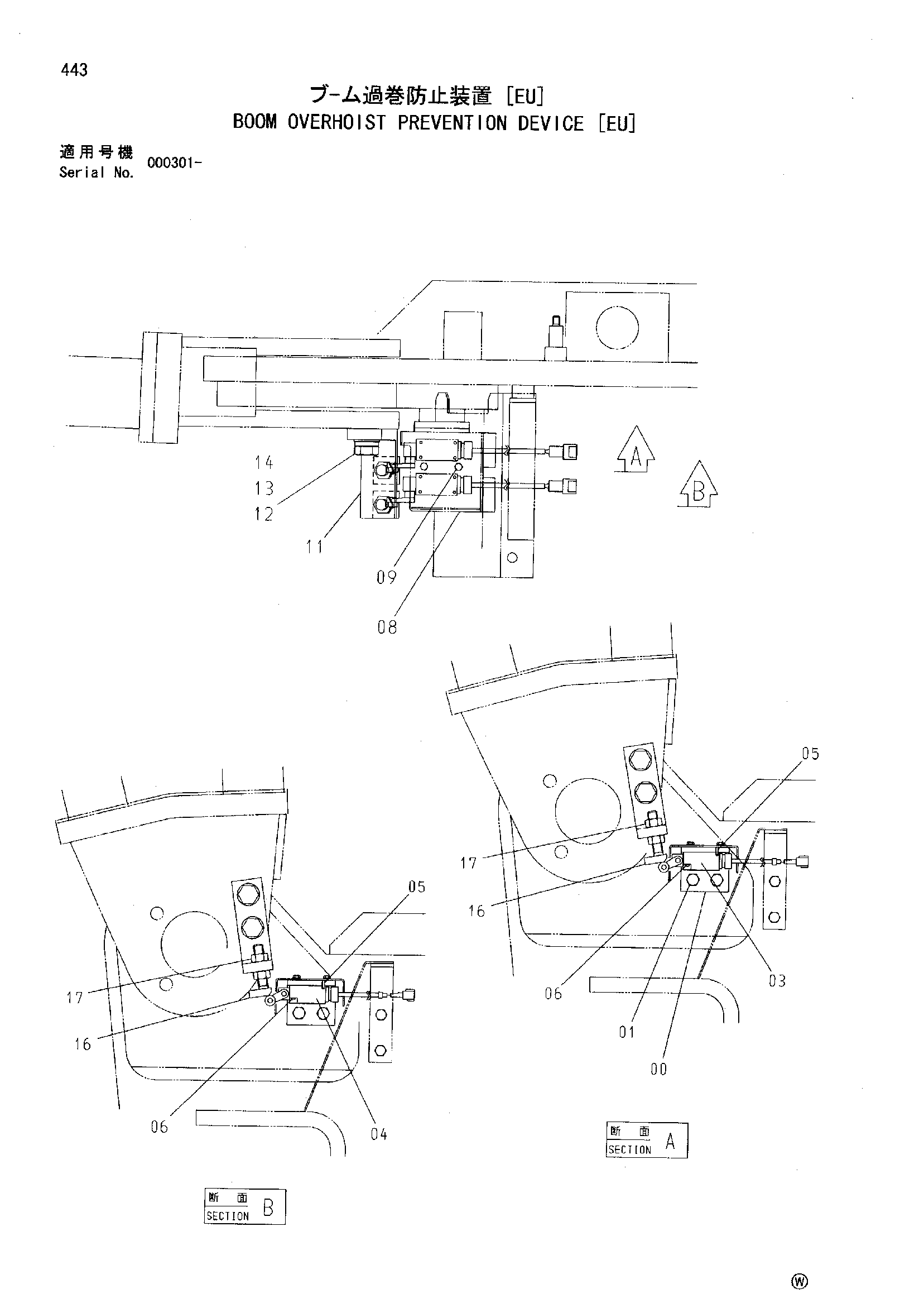

![Схема Стрела ограничитель подъёма предотвращение устройство [EU] HITACHI SCX900HD-C](/catalog-drawings/42/42708baf-40dd-40c6-8593-638fb293c4cd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463581 | Кронштейн | 1 |
| 01 | J021230 | Болт с шайбой | 2 |
| 01 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 01 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 03 | 4461052 | Выключатель концевой | 1 |
| 04 | 4461053 | Выключатель концевой | 1 |
| 05 | 4144012 | Пружинный штифт | 4 |
| 06 | J450430 | Винт с шайбой | 4 |
| 08 | 8085892 | Крышка | 1 |
| 09 | J020614 | Болт с шайбой | 2 |
| 09 | J260614 замена: J900616 | Болт с шайбой | 2 |
| 09 | J260614 замена: A590106 | Болт с шайбой | 2 |
| 11 | 4463579 | Кронштейн | 1 |
| 12 | J912045 | Болт | 2 |
| 13 | A590920 | Пружинная шайба | 2 |
| 14 | A590120 | Плоская шайба | 2 |
| 16 | 9757399 | Ответная планка | 2 |
| 17 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
