Дополнительный. гусёк стрелы (ковш) — HITACHI SCX900HD-C

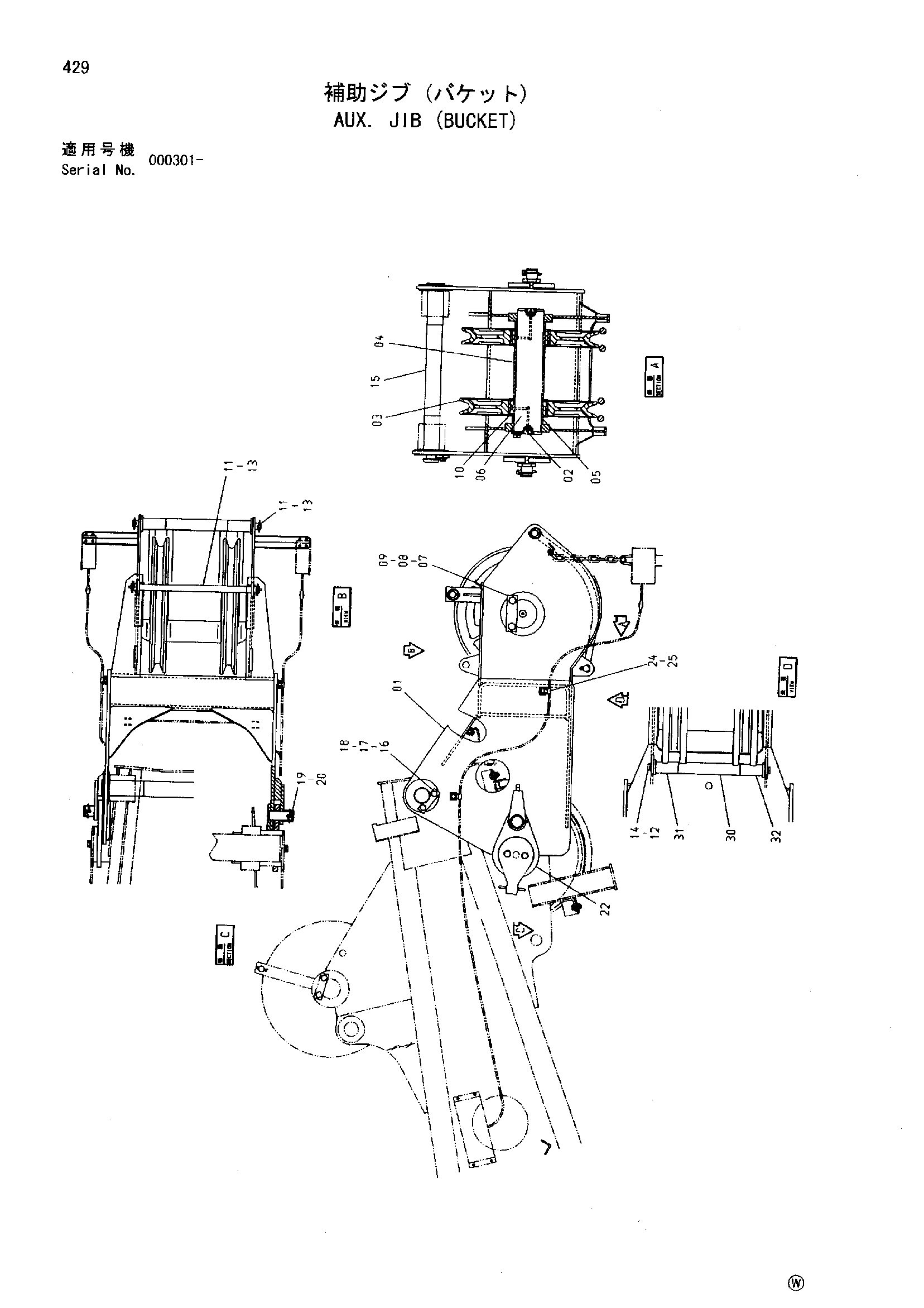

Заводская схема «Дополнительный. гусёк стрелы (ковш)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6018540 | Гусёк стрелы | 1 |
| 02 | J75481 | Пресс-маслёнка | 2 |
| 03 | 3080924 | Канатный блок | 2 |
| 04 | 4309121 | Проставка | 1 |
| 05 | 4423431 | Проставка | 2 |
| 06 | 3063670 | Мост | 1 |
| 07 | X4249 | Стопорная пластина | 1 |
| 08 | J932035 | Болт | 2 |
| 09 | A590920 | Пружинная шайба | 2 |
| 10 | 4361339 | Роликовый подшипник | 2 |
| 11 | 4309119 | Палец | 2 |
| 12 | A768045 | Шплинт | 2 |
| 13 | 4001834 | Палец кольцо | 4 |
| 14 | 4309124 | Палец | 1 |
| 15 | 4163343 | Мост | 1 |
| 16 | X4247 | Стопорная пластина | 1 |
| 17 | J901635 | Болт | 2 |
| 18 | A590916 | Пружинная шайба | 2 |
| 19 | 4407392 | Палец | 2 |
| 20 | 947447 | Палец кольцо | 2 |
| 22 | 4407378 | Тяга | 2 |
| 24 | 4190271 | Зажим | 5 |
| 25 | J271020 | Болт с шайбой | 5 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Плоская шайба | 1 |
| 30 | 8056517 | Направляющая каната | 1 |
| 31 | 8056518 | Направляющая каната | 1 |
| 32 | 8056519 | Направляющая каната | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
