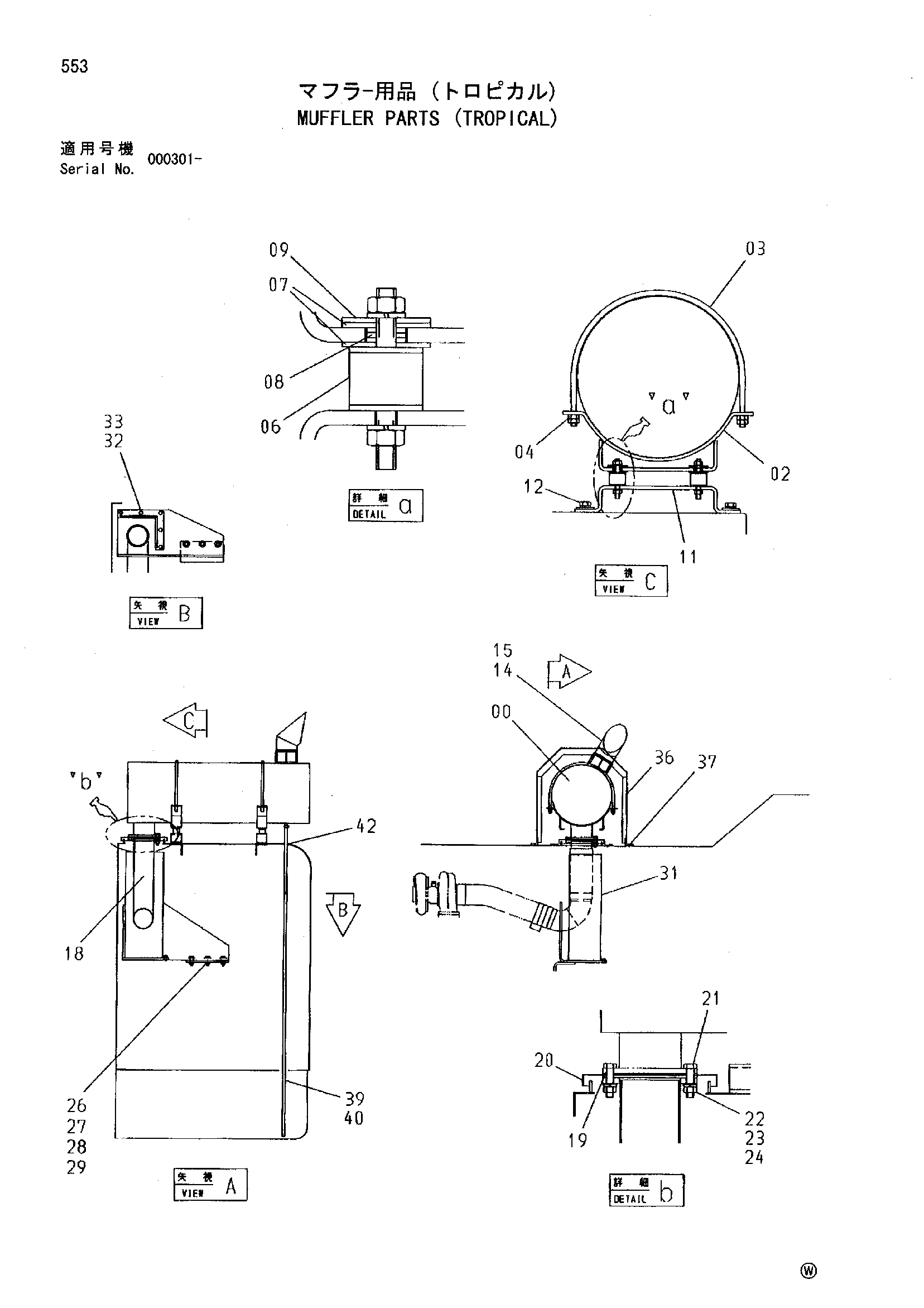

Глушитель детали (тропикал) — HITACHI SCX900HD-C
Заводская схема «Глушитель детали (тропикал)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4419672 | Глушитель | 1 |
| 02 | 8076519 | Кронштейн | 2 |
| 03 | 4155448 | U-образный болт | 2 |
| 04 | J950010 | Гайка | 8 |
| 06 | 4259733 | Резиновая подушка | 4 |
| 07 | 4259735 | Манжета | 8 |
| 08 | 4259734 | Манжета | 12 |
| 09 | 4259736 | Шайба | 4 |
| 11 | 4420792 | Кронштейн | 2 |
| 12 | J031030 | Болт с шайбой | 4 |
| 12 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 12 | J281030 замена: 4486055 | Болт с шайбой | 4 |
| 14 | 8076518 | Выпускная труба | 1 |
| 15 | 4374668 | Хомут | 1 |
| 18 | 6018424 | Выпускная труба | 1 |
| 19 | 4023579 | Прокладка | 4 |
| 20 | 9752802 | Крышка | 1 |
| 21 | J901250 | Болт | 4 |
| 22 | A590112 | Плоская шайба | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
| 24 | J950012 | Гайка | 4 |
| 26 | J901040 | Болт | 3 |
| 27 | J217083 | Шайба | 3 |
| 28 | A590910 | Пружинная шайба | 3 |
| 29 | J950010 | Гайка | 3 |
| 31 | 8076517 | Крышка | 1 |
| 32 | J901016 | Болт | 5 |
| 33 | A590910 | Пружинная шайба | 5 |
| 36 | 7036669 | Крышка | 1 |
| 37 | J031030 | Болт с шайбой | 4 |
| 37 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 37 | J281030 замена: 4486055 | Болт с шайбой | 4 |
| 39 | 4448792 | Трубка | 1 |
| 40 | 4508575 | Хомут шланга | 1 |
| 42 | 4341709 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
