Электрооборудование (левый стойка) [STD] — HITACHI SCX900HD-C
Заводская схема «Электрооборудование (левый стойка) [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

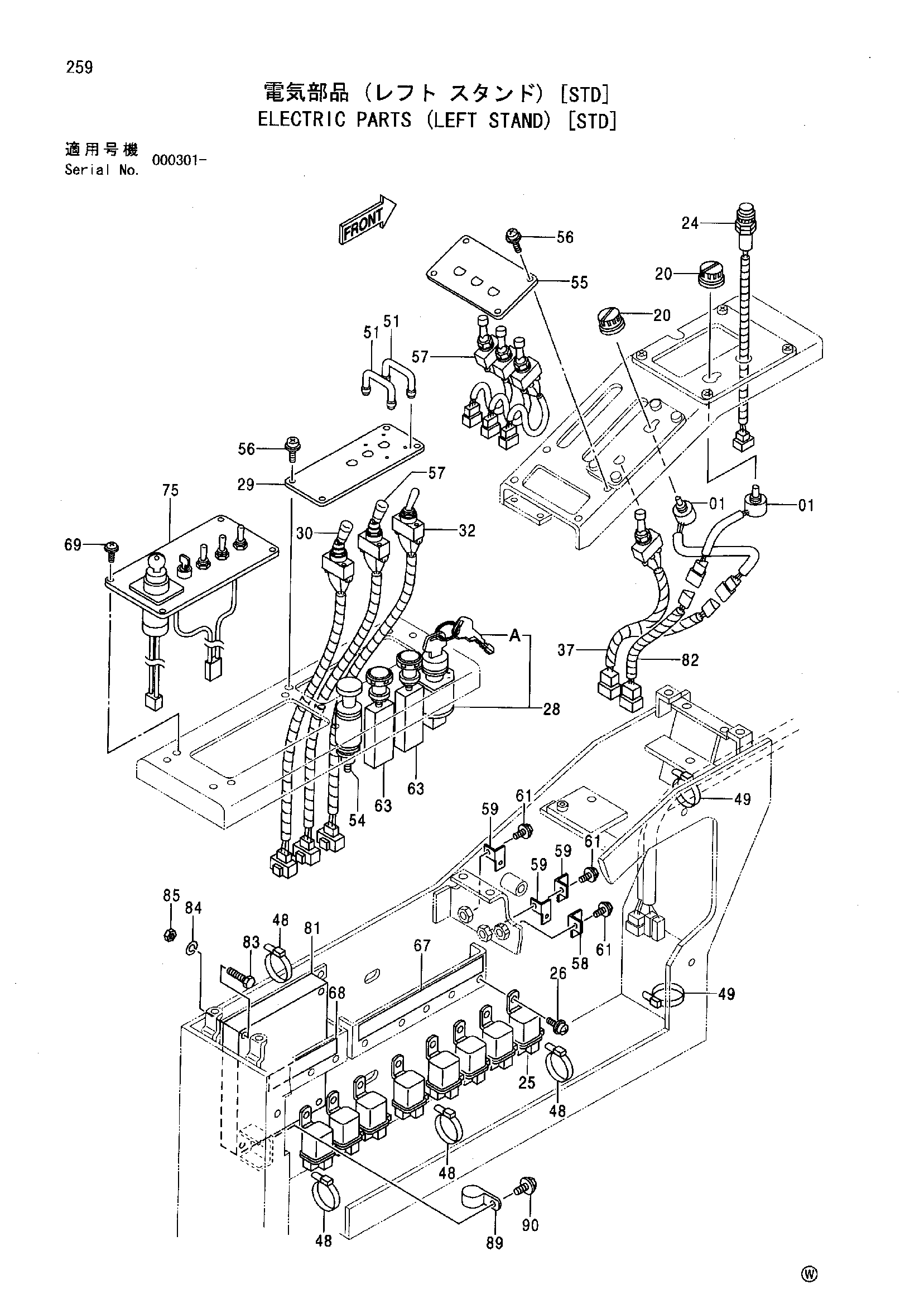

![Схема Электрооборудование (левый стойка) [STD] HITACHI SCX900HD-C](/catalog-drawings/13/13f2198e-e478-4768-b065-297f31cc146e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4371245 | Датчик угла | 2 |
| 20 | 4370931 | Ручка | 2 |
| 24 | 4388669 | Рамп | 1 |
| 25 | 4251588 | Реле | 8 |
| 26 | J460616 | Винт с шайбой | 8 |
| 29 | 2042803 | Крышка | 1 |
| 30 | 4383527 | Выключатель | 1 |
| 32 | 4414748 | Выключатель | 1 |
| 37 | 8072768 | Выключатель | 1 |
| 48 | 4055311 | Ленточный зажим | 5 |
| 49 | 4055312 | Ленточный зажим | 2 |
| 51 | 4370932 | Рукоятка | 2 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 3076207 | Панель | 1 |
| 56 | J680412 | Винт с шайбой | 8 |
| 57 | 4372201 | Выключатель | 4 |
| 58 | 4252767 | Кронштейн | 2 |
| 59 | 4336874 | Кронштейн | 2 |
| 61 | J020614 | Болт с шайбой | 3 |
| 61 | J260614 замена: J900616 | Болт с шайбой | 3 |
| 61 | J260614 замена: A590106 | Болт с шайбой | 3 |
| 63 | 4239945 | Выключатель | 2 |
| 67 | 3070770 | Информационная табличка | 1 |
| 68 | 4482506 | Информационная табличка | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 75 | 9163865 | Панель выключатель | 1 |
| 81 | 4614226 | Контроллер | 1 |
| 82 | 8066584 | Жгут проводов | 1 |
| 83 | J900645 | Болт | 4 |
| 84 | A590906 | Пружинная шайба | 4 |
| 85 | J950006 | Гайка | 4 |
| 89 | 4190253 | Зажим | 1 |
| 90 | J021025 | Болт с шайбой | 1 |
| 90 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 90 | J271025 замена: J222010 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
