Гусеница опора — HITACHI SCX900HD-C

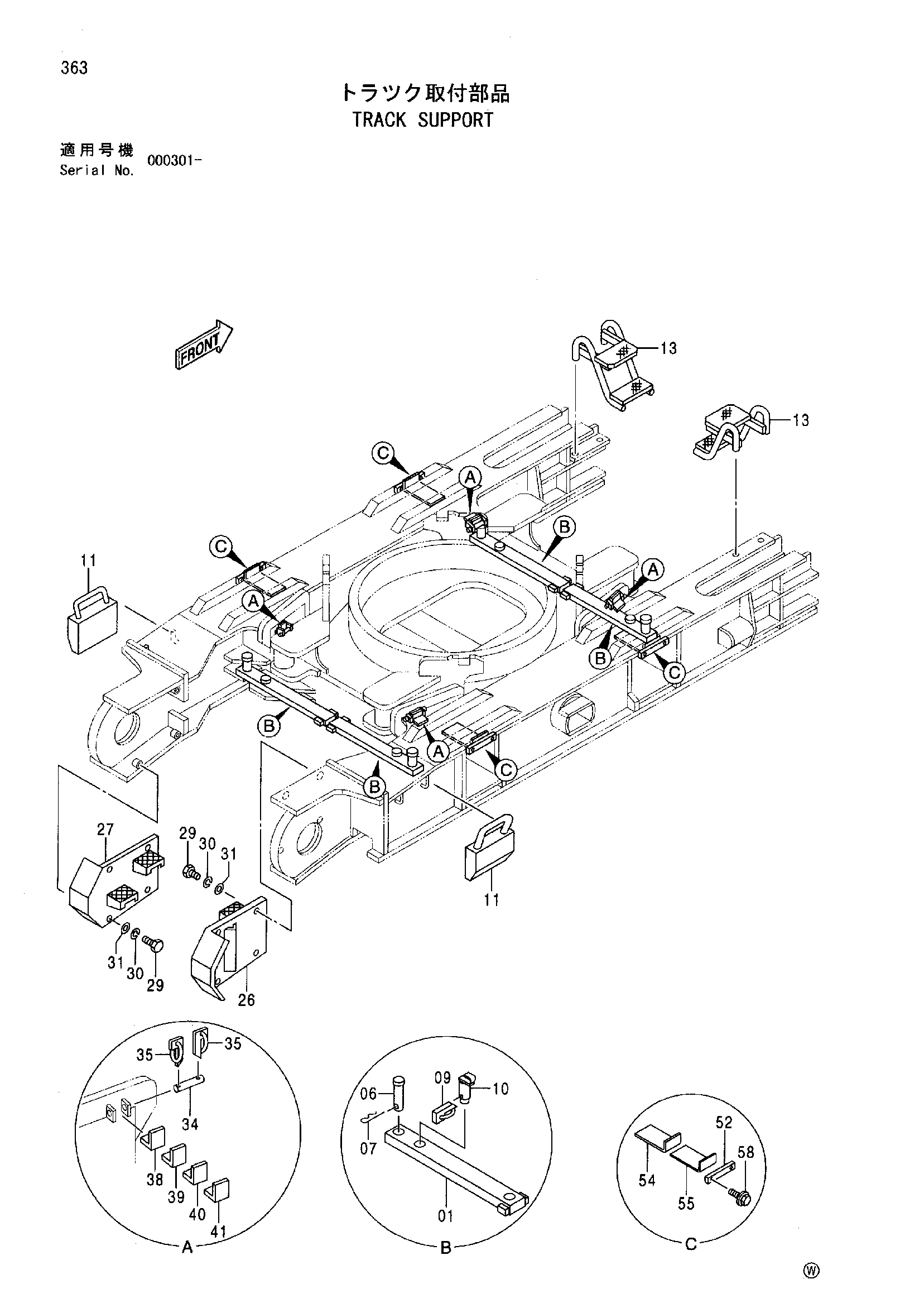

Заводская схема «Гусеница опора» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8073155 | Тяга | 4 |
| 06 | 4405241 | Палец | 4 |
| 07 | 3002554 | Стопорный палец | 4 |
| 09 | 947447 | Палец кольцо | 4 |
| 10 | 9753185 | Палец | 4 |
| 11 | 9727497 | Накладка | 2 |
| 13 | 8075864 | Ступень | 2 |
| 26 | 8073626 | Крышка | 1 |
| 27 | 8073627 | Крышка | 1 |
| 29 | J901635 | Болт | 8 |
| 30 | A590916 | Пружинная шайба | 8 |
| 31 | A590116 | Плоская шайба | 8 |
| 34 | 4407235 | Палец | 4 |
| 35 | 947404 | Палец кольцо | 8 |
| 38 | 4407236 | Регулировочная шайба 4.5 | 4 |
| 39 | 4407237 | Регулировочная шайба 6 | 4 |
| 40 | 4407239 | Регулировочная шайба 9 | 4 |
| 41 | 4407238 | Регулировочная шайба 8 | 4 |
| 52 | 4422756 | Кронштейн | 4 |
| 54 | 4422760 | Регулировочная шайба 6 | 4 |
| 55 | 4422761 | Регулировочная шайба 3.2 | 4 |
| 58 | J021235 | Болт с шайбой | 8 |
| 58 | J271235 замена: J901235 | Болт с шайбой | 8 |
| 58 | J271235 замена: J222012 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
