Пилотные гидролинии (1-2) — HITACHI SCX900HD-C

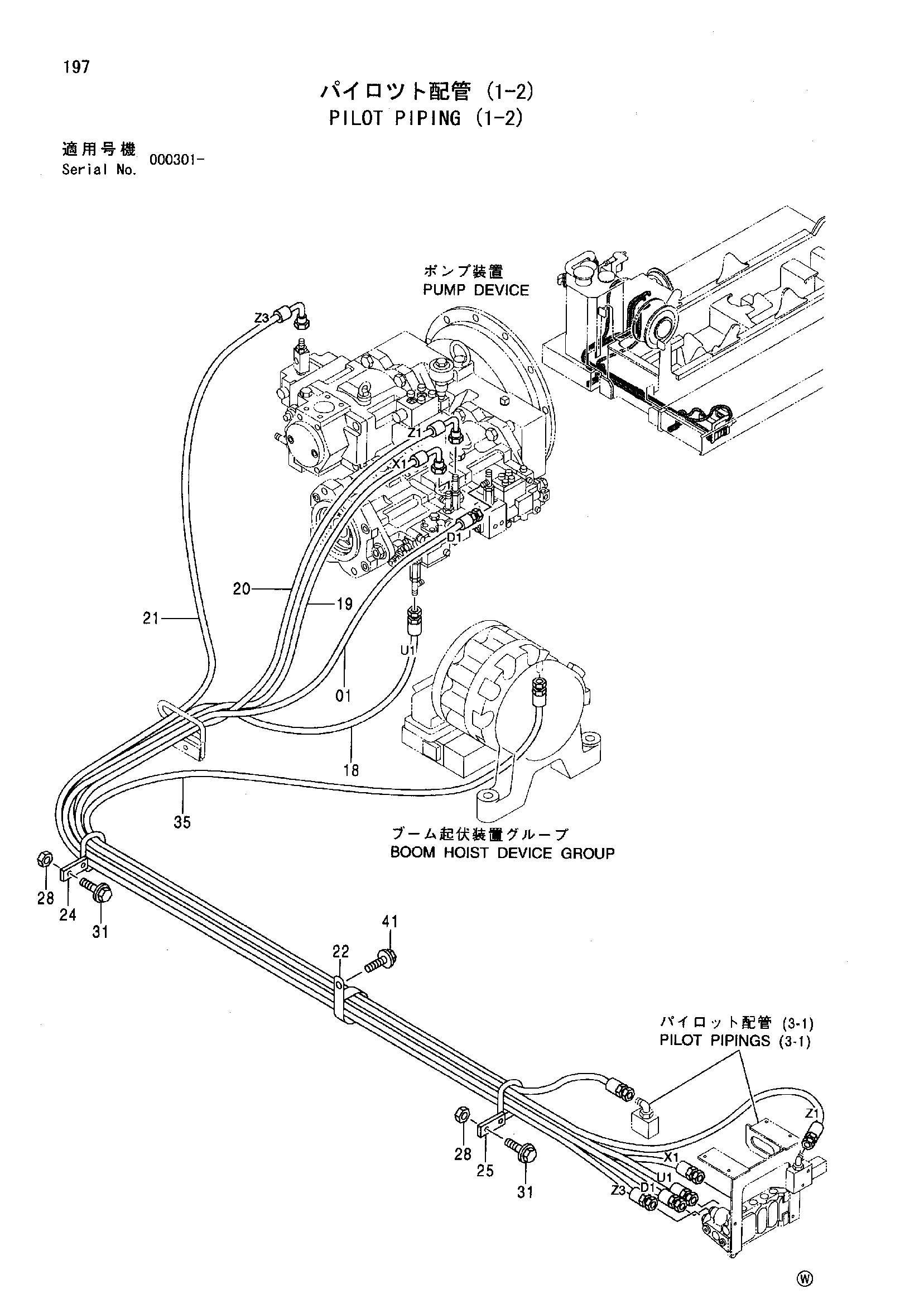

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4371364 | Шланг | 1 |
| 18 | 4319149 | Шланг | 1 |
| 19 | 4378593 | Шланг | 1 |
| 20 | 4383982 | Шланг | 1 |
| 21 | 4383983 | Шланг | 1 |
| 22 | 4190265 | Зажим | 1 |
| 24 | 8075619 | Опора | 1 |
| 25 | 8075638 | Опора | 1 |
| 28 | J950010 | Гайка | 4 |
| 31 | J021030 | Болт с шайбой | 4 |
| 31 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 31 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 35 | 4375306 | Шланг | 1 |
| 41 | J011022 | Болт с шайбой | 1 |
| 41 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 41 | J271025 замена: J222010 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
