Верхний стрела детали (третий барабан 22MM) — HITACHI SCX900HD-C

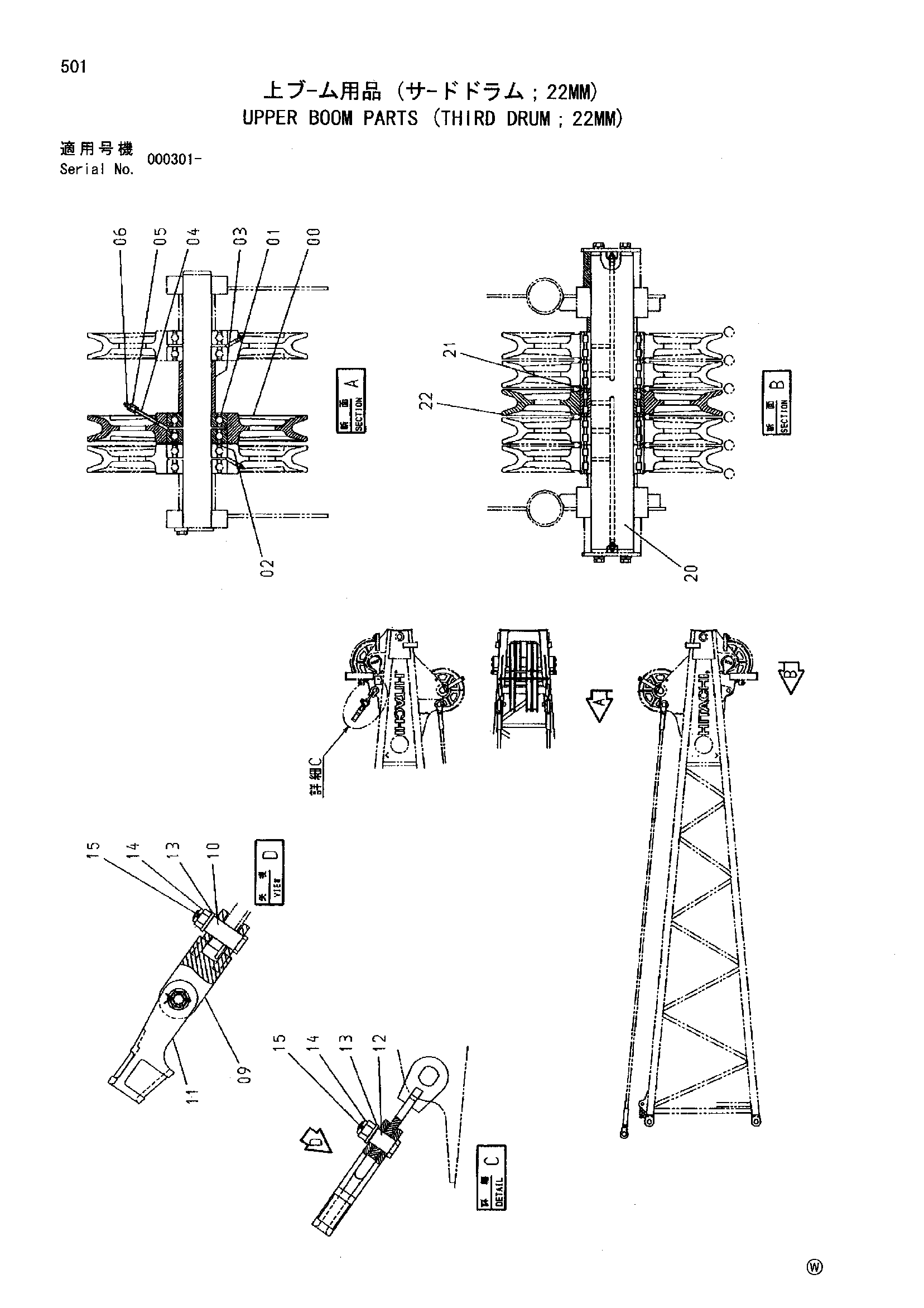

Заводская схема «Верхний стрела детали (третий барабан 22MM)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3081859 | Канатный блок | 1 |
| 01 | 4129305 | Шариковый подшипник | 2 |
| 02 | 4259325 | Проставка | 1 |
| 03 | 4280611 | Проставка | 1 |
| 04 | 4253794 | Трубка | 1 |
| 05 | 4253795 | Разъём S | 1 |
| 06 | J75581 | Пресс-маслёнка | 1 |
| 09 | 8060553 | Тяга | 1 |
| 10 | 4387083 | Палец | 1 |
| 11 | 3070315 | Разъём канат | 1 |
| 12 | 4360239 | Палец | 1 |
| 13 | 4114408 | Шайба | 2 |
| 14 | 4137247 | Корончатая гайка | 2 |
| 15 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
