Пилотные гидролинии (7-2) [STD] — HITACHI SCX900HD-C
Заводская схема «Пилотные гидролинии (7-2) [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

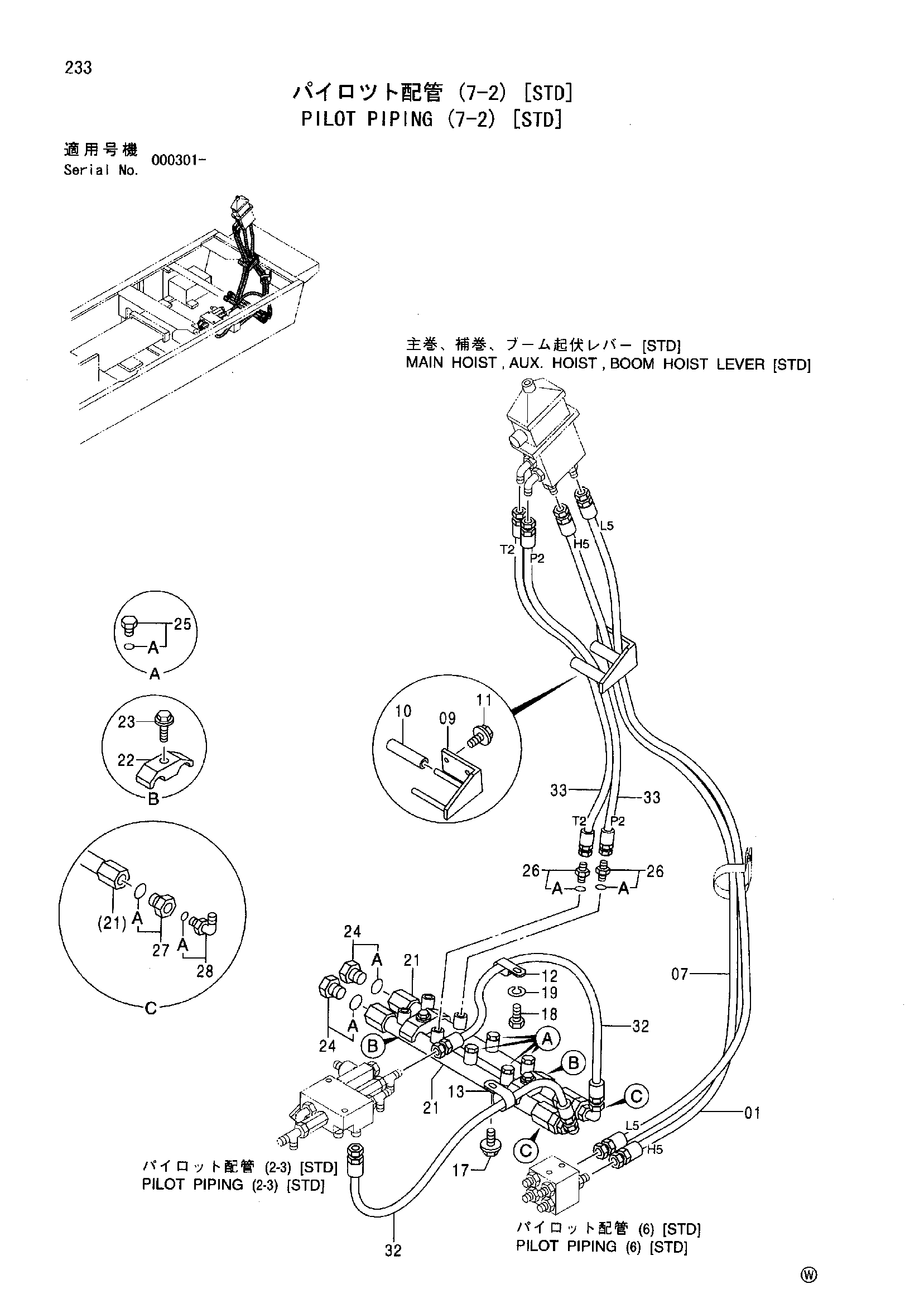

![Схема Пилотные гидролинии (7-2) [STD] HITACHI SCX900HD-C](/catalog-drawings/f3/f383925b-1784-4123-9463-aa7fb5db70c8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4319150 | Шланг | 1 |
| 07 | 4319151 | Шланг | 1 |
| 09 | 9742971 | Опора | 1 |
| 10 | 4317431 | Трубка | 2 |
| 11 | J010614 | Болт с шайбой | 2 |
| 11 | J260614 замена: J900616 | Болт с шайбой | 2 |
| 11 | J260614 замена: A590106 | Болт с шайбой | 2 |
| 12 | 4190282 | Зажим | 1 |
| 13 | 4190265 | Зажим | 1 |
| 17 | J011020 | Болт с шайбой | 1 |
| 17 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 17 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 18 | J901020 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 21 | 8070022 | Трубка | 2 |
| 22 | 4189859 | Хомут трубки | 2 |
| 23 | J011255 | Болт с шайбой | 2 |
| 23 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 23 | J271255 замена: J222012 | Болт с шайбой | 2 |
| 24 | 4174542 | Пробка | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4093624 | Пробка | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4200467 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4263450 | Переходник S | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4200471 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4379561 | Шланг | 2 |
| 33 | 4390648 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
