Джакк-уп устройство [EU] — HITACHI SCX900HD-C

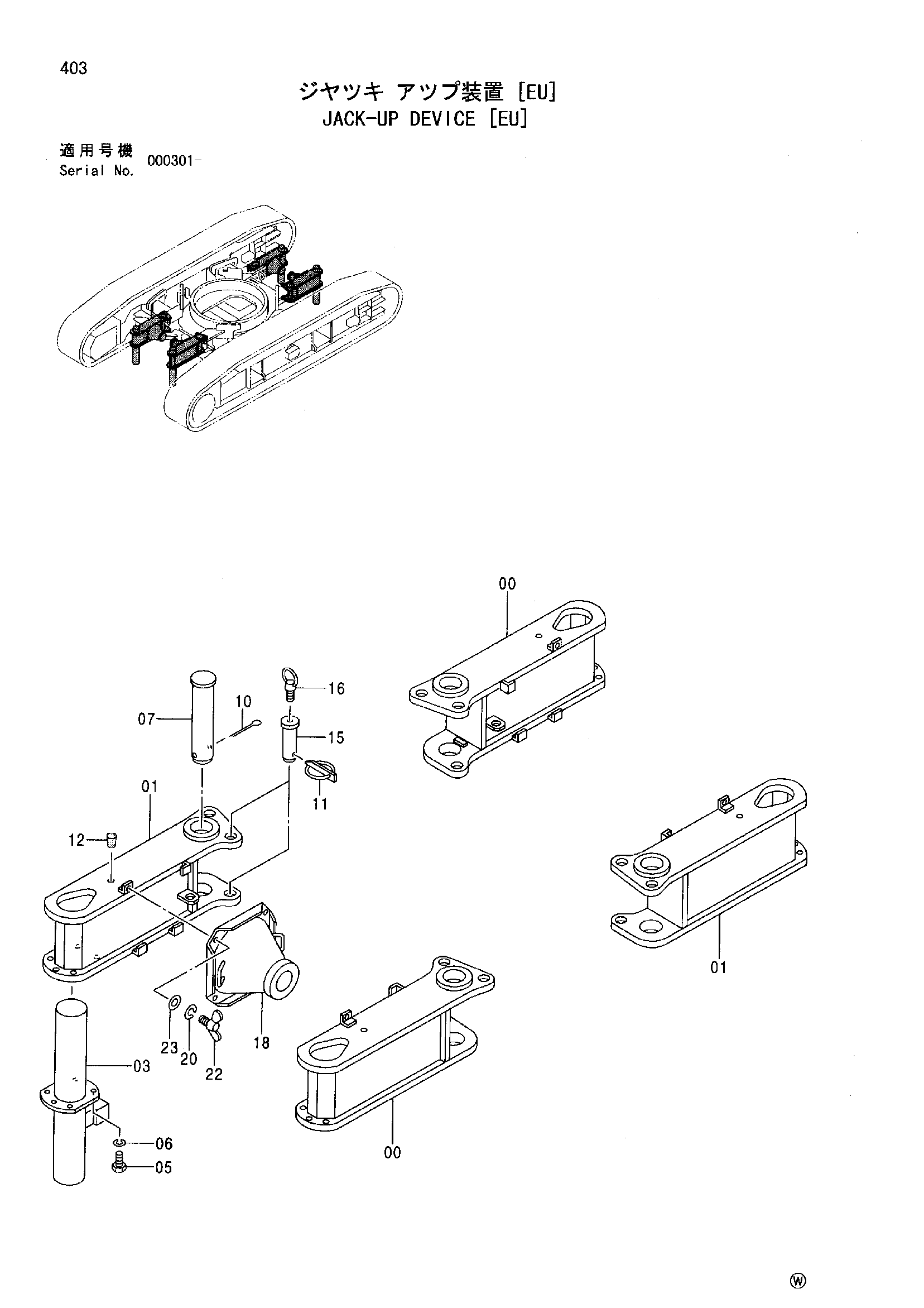

Заводская схема «Джакк-уп устройство [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Джакк-уп устройство [EU] HITACHI SCX900HD-C](/catalog-drawings/50/50c8c3f3-c623-4415-bfc0-4c06c04f2faf.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470546 | Балка | 2 |
| 01 | 4470547 | Балка | 2 |
| 03 | 4453224 | Гидроцилиндр. джакк | 4 |
| 05 | J901655 | Болт | 20 |
| 06 | A590916 | Пружинная шайба | 20 |
| 07 | 4282122 | Палец | 4 |
| 10 | A761002 | Шплинт | 4 |
| 11 | 947447 | Палец кольцо | 8 |
| 12 | 428028 | Пробка | 4 |
| 15 | 4422450 | Палец | 8 |
| 16 | 4163072 | Болт проушина | 8 |
| 18 | 7034977 | Поплавок | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 22 | M361025 | Болт винг | 4 |
| 23 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
