Основные гидролинии (третий барабан) — HITACHI SCX900HD-C

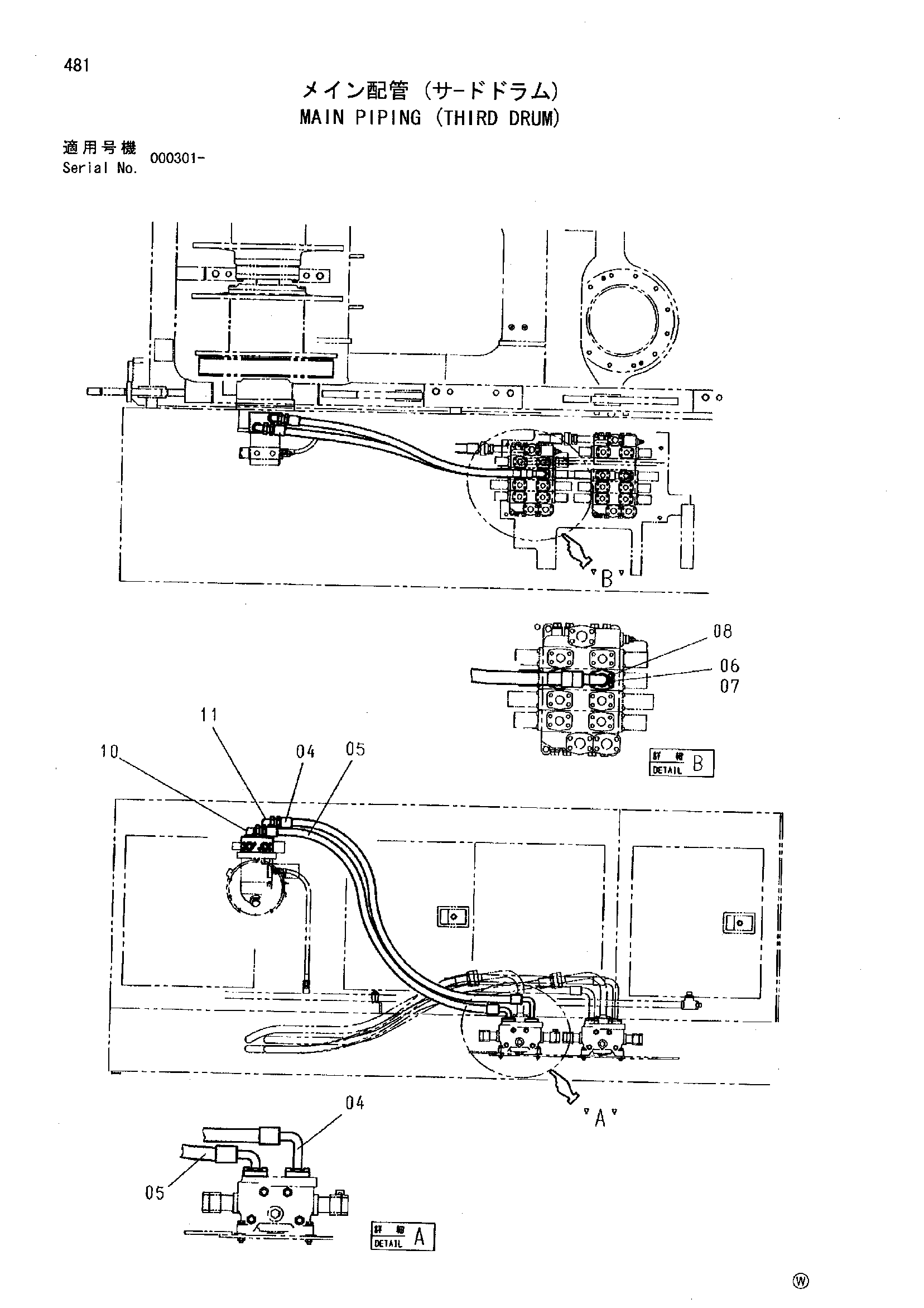

Заводская схема «Основные гидролинии (третий барабан)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4419543 | Шланг | 1 |
| 05 | 4419545 | Шланг | 1 |
| 06 | 966993 | Уплотнительное кольцо | 2 |
| 07 | 962453 | Разъёмный фланец | 4 |
| 08 | M341028 | Болт с внутренним шестигранником | 8 |
| 08 | M341030 | Болт с внутренним шестигранником | 8 |
| 10 | 4173024 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4102104 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
