Барабан блокировка (третий барабан) — HITACHI SCX900HD-C

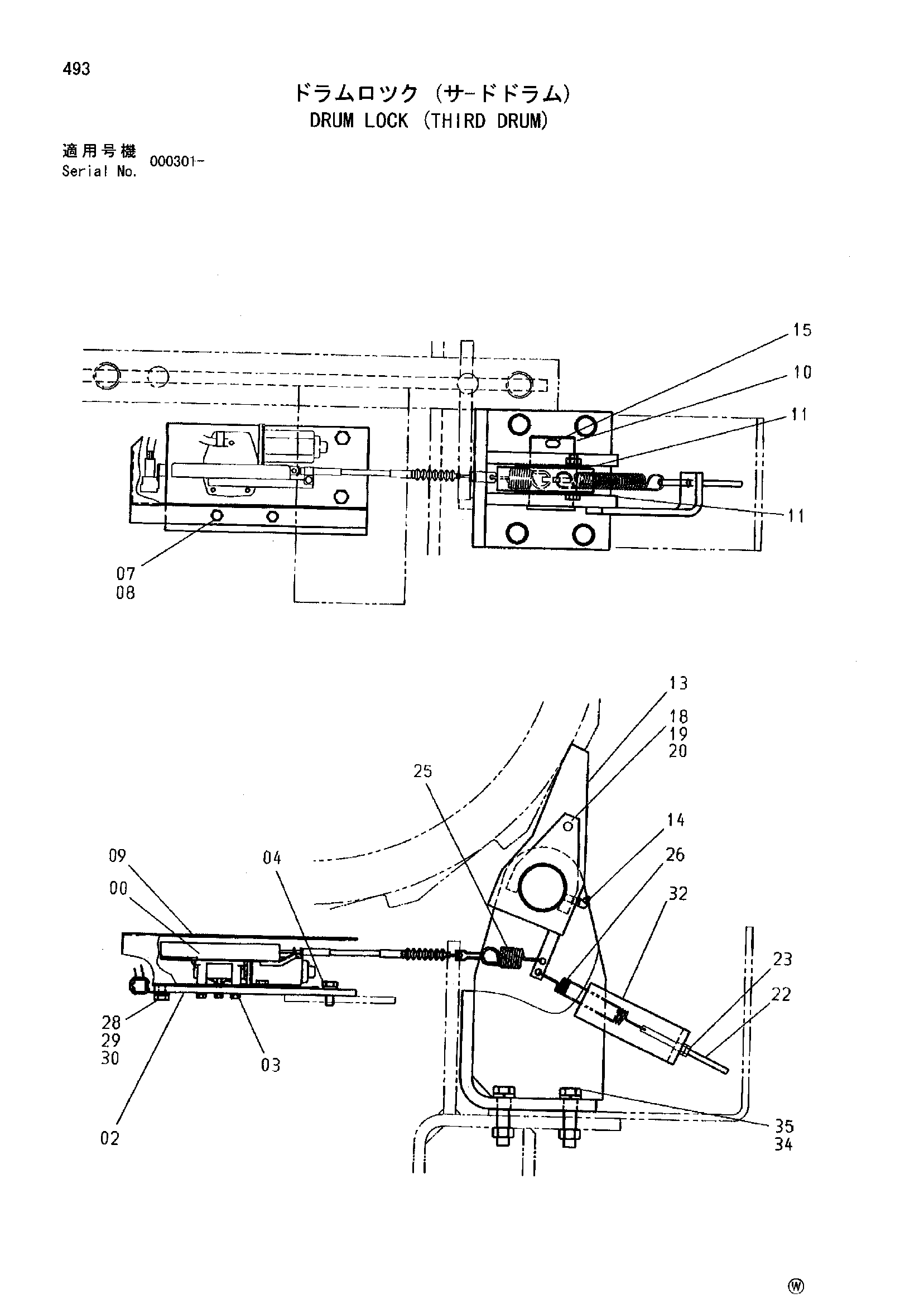

Заводская схема «Барабан блокировка (третий барабан)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318436 | Гидромотор | 1 |
| 02 | 4464301 | Кронштейн | 1 |
| 03 | J010620 | Болт с шайбой | 3 |
| 03 | J260620 замена: J900620 | Болт с шайбой | 3 |
| 03 | J260620 замена: A590106 | Болт с шайбой | 3 |
| 04 | J011025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 07 | J900816 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | 3093680 | Крышка | 1 |
| 10 | 4419140 | Палец | 1 |
| 11 | 4317777 | Регулировочная шайба | 5 |
| 13 | 8076130 | Зуб | 1 |
| 14 | J75581 | Пресс-маслёнка | 1 |
| 15 | A761000 | Шплинт | 1 |
| 18 | J901055 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | J950010 | Гайка | 1 |
| 22 | 4142253 | Шток | 1 |
| 23 | M500807 | Гайка | 2 |
| 25 | 4405024 | Пружина | 1 |
| 26 | 4313521 | Пружина | 1 |
| 28 | 4257159 | Кронштейн | 1 |
| 29 | J901014 | Болт | 1 |
| 29 | J901016 | Болт | 1 |
| 30 | A590910 | Пружинная шайба | 1 |
| 32 | 7040513 | Кронштейн | 1 |
| 34 | A590916 | Пружинная шайба | 4 |
| 35 | J901670 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
