Задний стойка — HITACHI SCX900HD-C

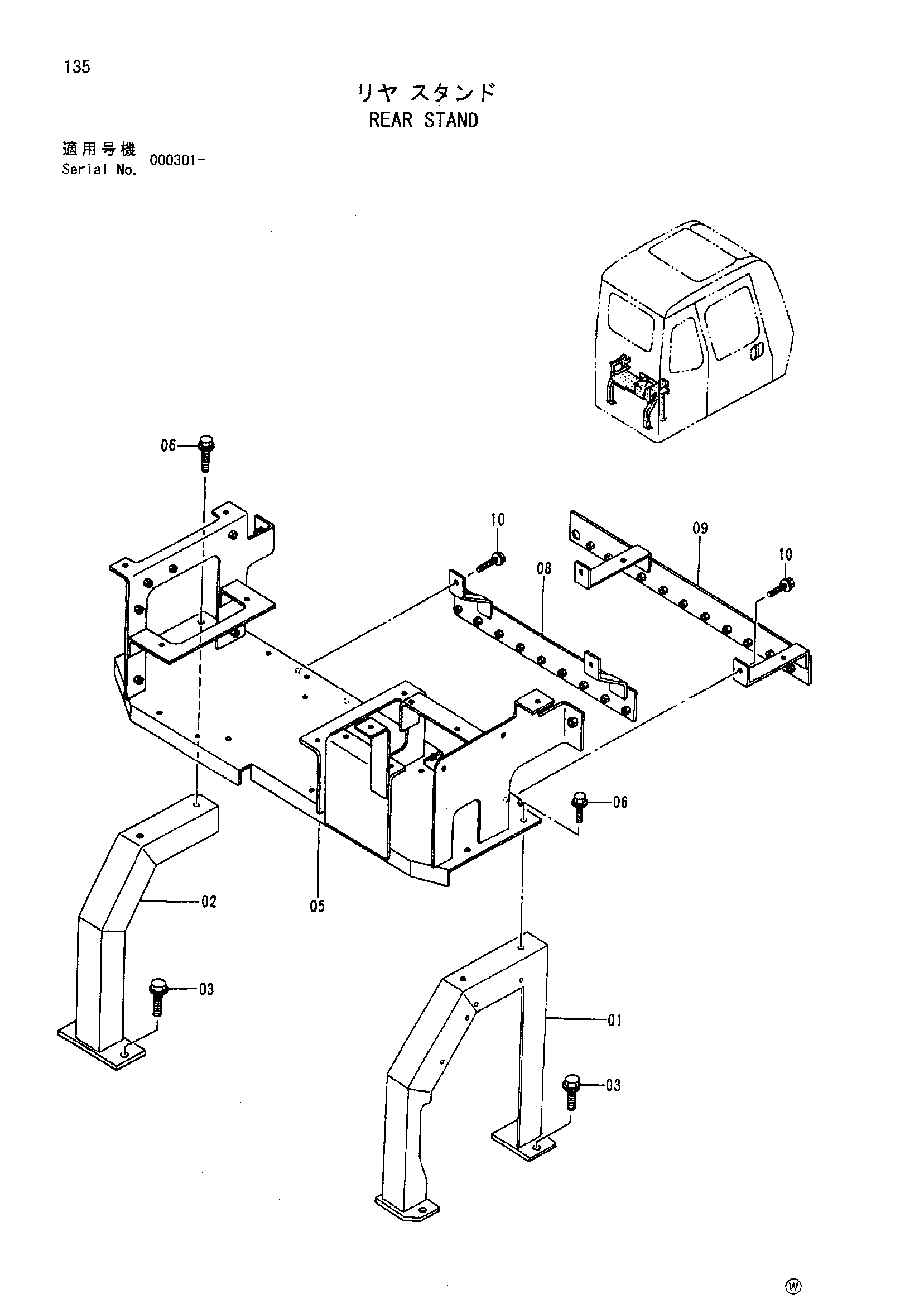

Заводская схема «Задний стойка» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057383 | Опора | 1 |
| 02 | 8060063 | Опора | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 03 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 05 | 6014446 | Кронштейн | 1 |
| 06 | J011020 | Болт с шайбой | 4 |
| 06 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 06 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 08 | 8057507 | Кронштейн | 1 |
| 09 | 8073396 | Кронштейн | 1 |
| 10 | J010820 | Болт с шайбой | 4 |
| 10 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 10 | J260820 замена: A590108 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
