Управление двигателем — HITACHI SCX900HD-C

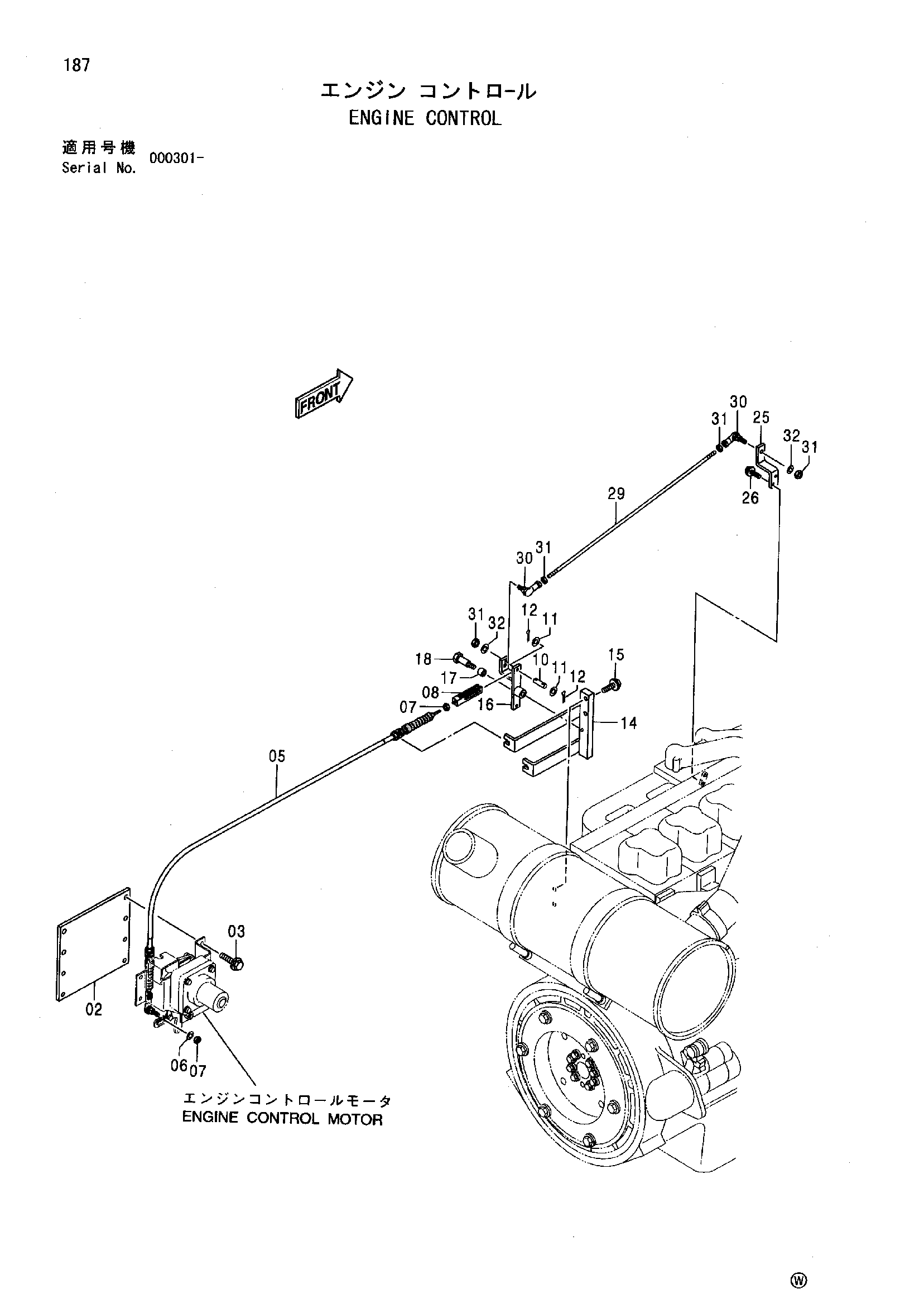

Заводская схема «Управление двигателем» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9743580 | Кронштейн | 1 |
| 03 | J021025 | Болт с шайбой | 8 |
| 03 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 03 | J271025 замена: J222010 | Болт с шайбой | 8 |
| 05 | 4368873 | Трос управления | 1 |
| 06 | A590906 | Пружинная шайба | 1 |
| 07 | M500605 | Гайка | 2 |
| 08 | 4331750 | Концевой вилка | 1 |
| 10 | 4331752 | Палец | 1 |
| 11 | A590106 | Плоская шайба | 2 |
| 12 | A761610 | Шплинт | 2 |
| 14 | 8073525 | Кронштейн | 1 |
| 15 | J021035 | Болт с шайбой | 2 |
| 15 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 15 | J271035 замена: J222010 | Болт с шайбой | 2 |
| 16 | 8073526 | Рычаг | 1 |
| 17 | 4316918 | Втулка | 2 |
| 18 | 4339011 | Болт | 1 |
| 25 | 4406939 | Рычаг | 1 |
| 26 | J080616 | Болт с шайбой | 2 |
| 26 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 26 | J260616 замена: A590106 | Болт с шайбой | 2 |
| 29 | 4416343 | Шток | 1 |
| 30 | 4056018 | Шарнир | 2 |
| 31 | J230008 | Гайка | 4 |
| 32 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
