Сиде-фраме експансион и контрактион трубопроводы [EU] — HITACHI SCX900HD-C
Заводская схема «Сиде-фраме експансион и контрактион трубопроводы [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

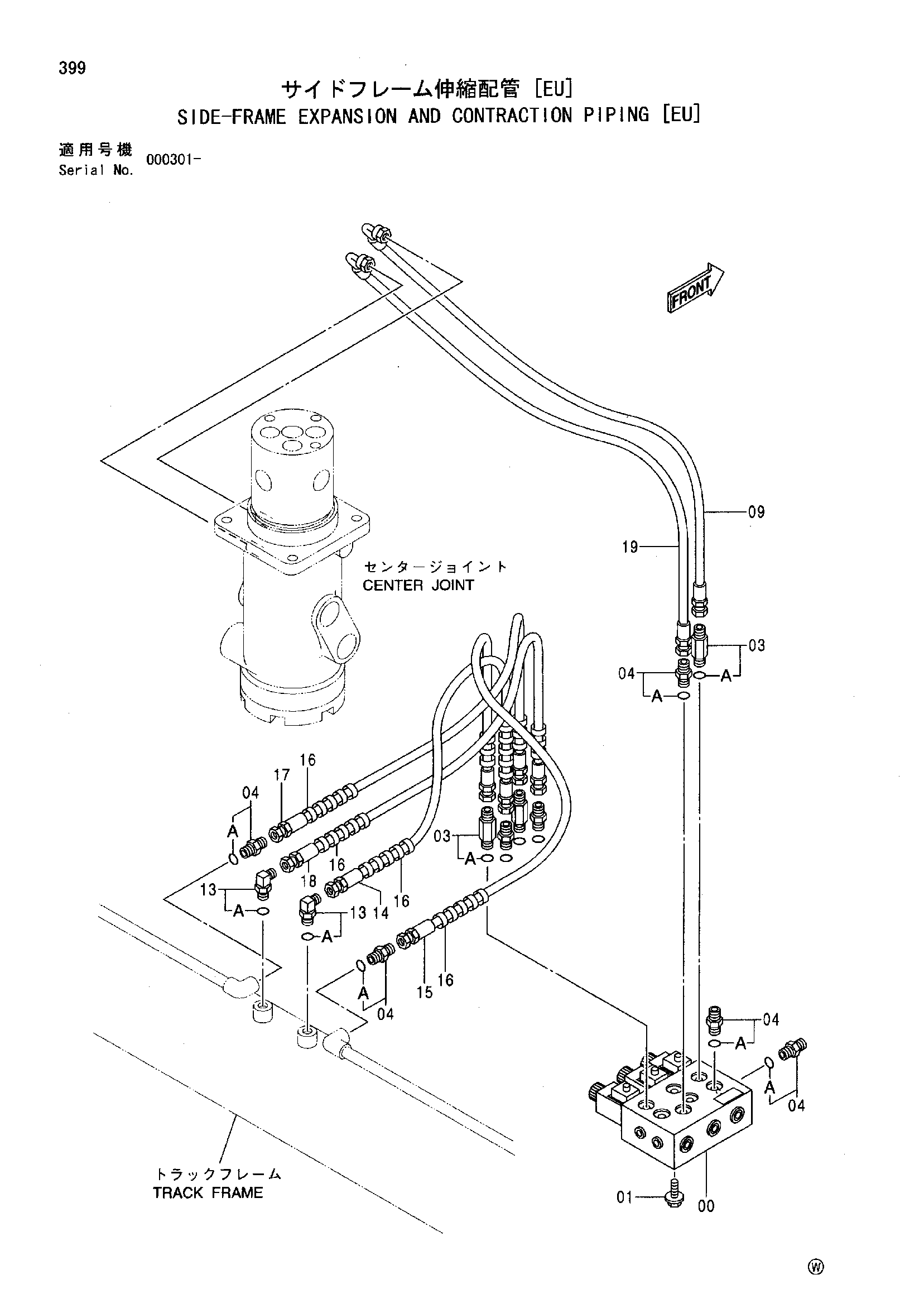

![Схема Сиде-фраме експансион и контрактион трубопроводы [EU] HITACHI SCX900HD-C](/catalog-drawings/ae/aeb5f112-94b9-4989-aebb-445090a2ab93.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4402999 | Электромагнитный клапан | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 03 | 4276965 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 7 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4386559 | Шланг | 1 |
| 13 | 4154671 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4241337 | Шланг | 1 |
| 15 | 4306073 | Шланг | 1 |
| 16 | 4149557 | Защитный кожух | 8 |
| 17 | 4218469 | Шланг | 1 |
| 18 | 4306069 | Шланг | 1 |
| 19 | 4386558 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
