Правый стойка (передний) [EU] — HITACHI SCX900HD-C

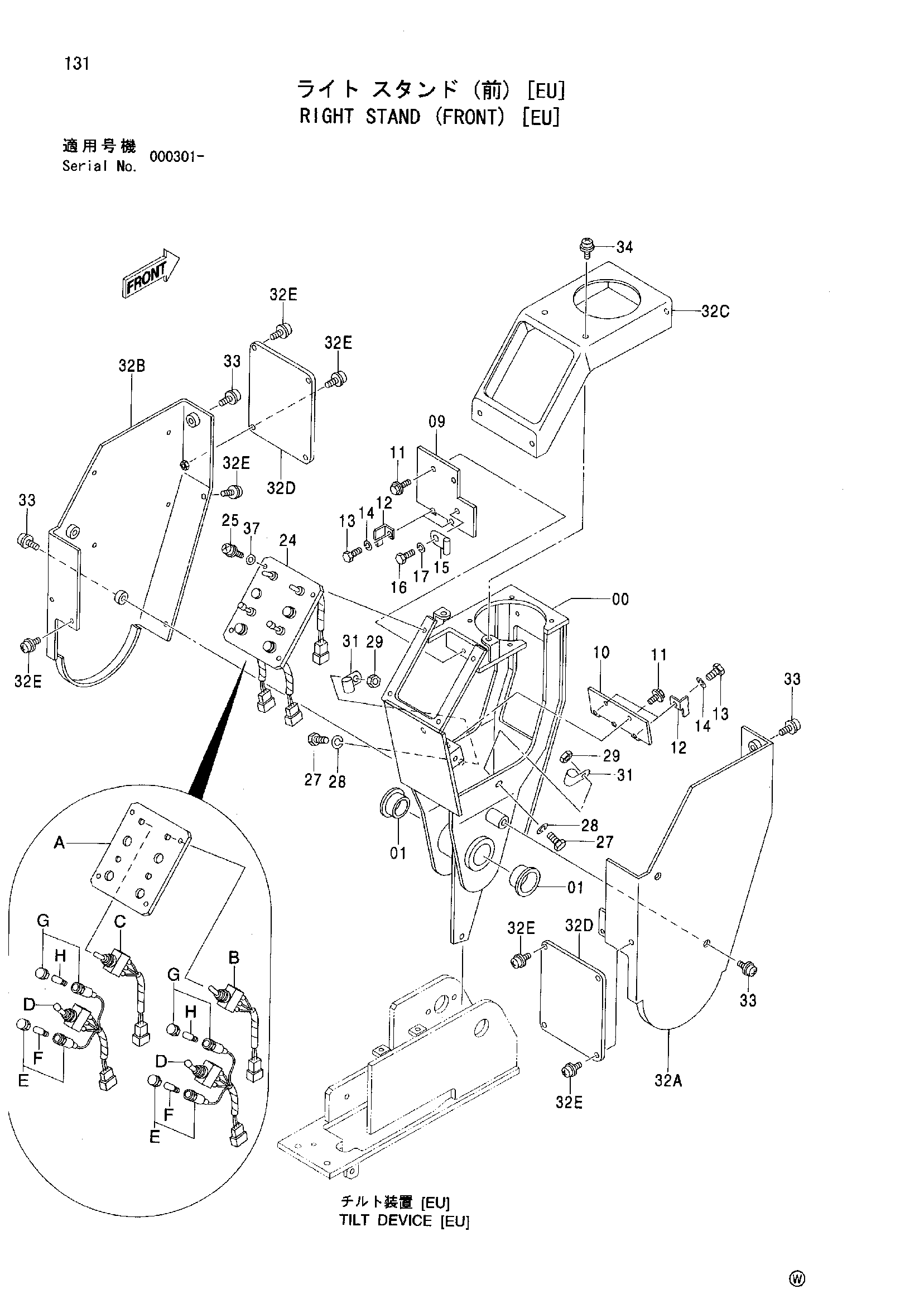

Заводская схема «Правый стойка (передний) [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Правый стойка (передний) [EU] HITACHI SCX900HD-C](/catalog-drawings/75/75f84fa1-7513-41c7-8813-5f7f28abd544.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015347 | Стойка | 1 |
| 01 | 4310199 | Втулка | 2 |
| 09 | 4357850 | Пластина | 1 |
| 10 | 4357763 | Пластина | 1 |
| 11 | J010614 | Болт с шайбой | 4 |
| 11 | J260614 замена: J900616 | Болт с шайбой | 4 |
| 11 | J260614 замена: A590106 | Болт с шайбой | 4 |
| 12 | 4252767 | Кронштейн | 4 |
| 13 | J900610 | Болт | 4 |
| 14 | A590906 | Пружинная шайба | 4 |
| 15 | 4190276 | Зажим | 1 |
| 16 | J901014 замена: J901016 | Болт | 1 |
| 16 | J901016 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 24 | 7030698 | Панель управление | 1 |
| 24A | 2038373 | Панель | 1 |
| 24B | 4331444 | Выключатель | 1 |
| 24C | 4331445 | Выключатель | 1 |
| 24D | 4310217 | Выключатель | 2 |
| 24E | 4324000 | Держатель | 2 |
| 24F | 4324002 | Фонарь | 2 |
| 24G | 4324001 | Держатель | 2 |
| 24H | 4331446 | Фонарь | 2 |
| 25 | J670512 | Винт с шайбой | 4 |
| 27 | J901016 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | J950010 | Гайка | 2 |
| 31 | 4190275 | Зажим | 2 |
| 32A- | 7030676 | Крышка | 1 |
| 32A | 7030674 | Крышка | 1 |
| 32B | 7030675 | Крышка | 1 |
| 32C | 7030673 | Крышка | 1 |
| 32D | 4357603 | Крышка | 2 |
| 32E | J680410 | Винт с шайбой | 11 |
| 33 | J680612 | Винт с шайбой | 6 |
| 34 | J680616 | Винт с шайбой | 2 |
| 37 | J250005 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
