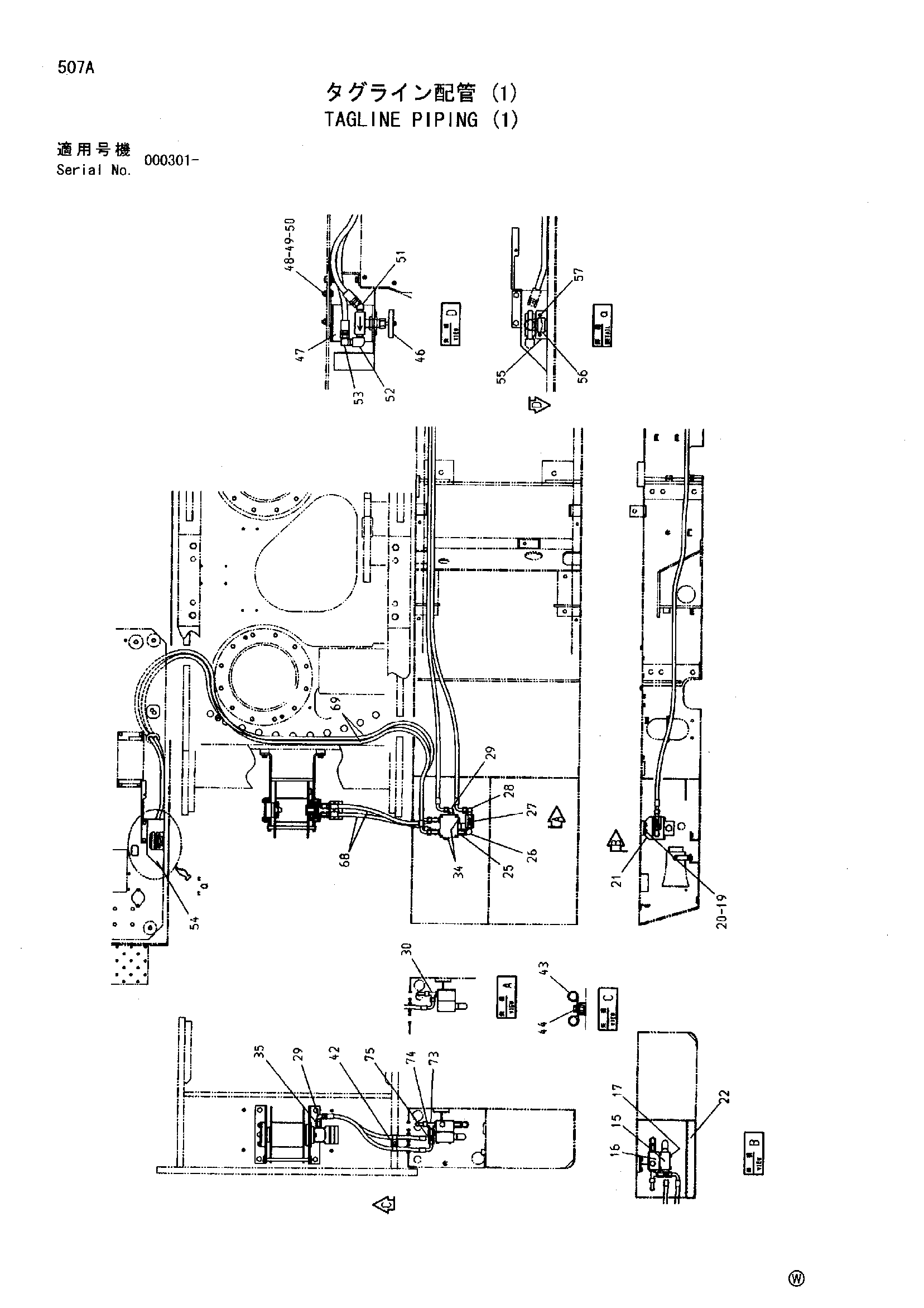

Таглине трубопроводы (1) — HITACHI SCX900HD-C

Заводская схема «Таглине трубопроводы (1)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
15	4146469	Предохранительный клапан	1
16	2042187	Коллектор	1
17	M340871	Болт с внутренним шестигранником	8
19	J901020	Болт	4
20	A590910	Пружинная шайба	4
21	8077667	Кронштейн	1
22	9753465	Кронштейн	1
25	4406267	Переходник	1
25A	4506418	Уплотнительное кольцо	1
26	4174587	Угловой штуцер	1
26A	4506418	Уплотнительное кольцо	1
27	4163092	Обратный клапан	1
28	4154658	Угловой штуцер	1
29	4154672	Угловой штуцер	3
29A	4506418	Уплотнительное кольцо	1
30	4217343	Тройник	1
30A	4506418	Уплотнительное кольцо	1
34	4174541	Пробка	2
34A	4506418	Уплотнительное кольцо	1
35	4365258	Адаптер	2
38	4426059	Седло винта	2
39	A590916	Пружинная шайба	6
40	J901635	Болт	6
42	9733476	Седло винта	1
43	4190263	Зажим	2
44	J271025	Болт с шайбой	1
44A	J901025	Болт	1
44B	J222010	Плоская шайба	1
46	4023814	Клапан	1
47	8077657	Кронштейн	1
48	J901030	Болт	4
49	A590910	Пружинная шайба	4
50	J950010	Гайка	4
51	4182658	Угловой штуцер	1
52	94-0632	Угловой штуцер	1
53	4154658	Угловой штуцер	1
54	7037195	Крышка	1
55	4426015	Пластина	1
56	4426061	Информационная табличка	1
57	J450614	Винт с шайбой	2
68	4426321	Шланг	2
69	4398707	Шланг	2
73	4393831	Тройник	1
73A	4506418	Уплотнительное кольцо	1
74	94-0677	Разъём S	1
75	4221287	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
