Верхний окно защита — HITACHI SCX900HD-C

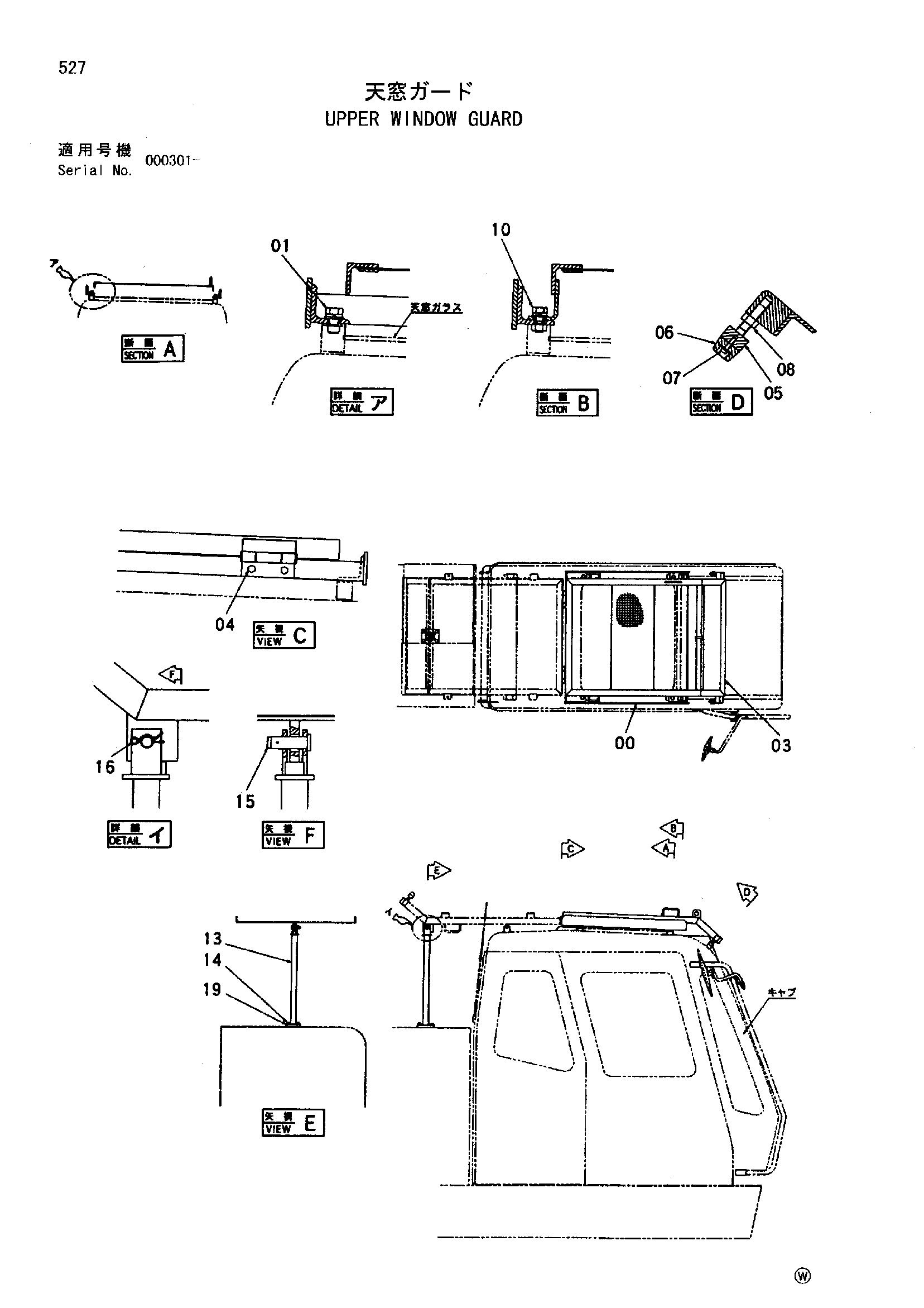

Заводская схема «Верхний окно защита» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062144 | Кронштейн | 1 |
| 01 | J021225 | Болт с шайбой | 4 |
| 01 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 01 | J271225 замена: J222012 | Болт с шайбой | 4 |
| 03 | 6014885 | Защитный кожух | 1 |
| 04 | J020825 | Болт с шайбой | 4 |
| 04 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 04 | J260825 замена: A590108 | Болт с шайбой | 4 |
| 05 | 4348048 | Шток | 2 |
| 06 | 4227780 | Резиновая подушка | 2 |
| 07 | J450520 | Винт с шайбой | 2 |
| 08 | J950012 | Гайка | 2 |
| 10 | J021025 | Болт с шайбой | 2 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 10 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 13 | 9744260 | Кронштейн | 1 |
| 14 | J011020 | Болт с шайбой | 4 |
| 14 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 14 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 15 | 4124555 | Палец | 1 |
| 16 | 4022701 | Стопорный палец | 1 |
| 19 | 4348046 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
